一体型セーフティヒンジスイッチ TESZ(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 使用上のご注意

受注終了

終了時期

2016年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類1NO/2NC3NC
型式名TESZ1102TESZ1110
規格EN ISO 13849-1、IEC60947-5-1、BG-GS-ET-15



接点材質Ag(スイッチボックスは分離)
接点構成1NO/2NC
(強制開離機構、スローアクション)
3NC
(強制開離機構、スローアクション)
使用カテゴリAC-15、DC-13
定格動作電流 (Ie) /
定格動作電圧 (Ue)
2A/230V AC、1A/24V DC
最小適用負荷1mA (5V DCにて)
接点接触抵抗 (初期値)100mΩ (代表値)
スイッチングポイントNC接点開 : 4°
NO接点閉 : 13°
(初期状態にて)
NC接点開 : 5.5°
NO接点閉 : 15°
(ライフサイクル末期)
NC接点開 : 4°
(初期状態にて)
NC接点開 : 5.5°
(ライフサイクル末期)
接点保護ヒューズ定格2A gL/gG D-fuse (スローブローヒューズ)
機械的寿命100万回
機械的負荷容量 (注2)ヒンジから1mの距離で最大トルク3kN・m
バウンス持続時間2ms以下 (アクチュエータ速度100mm/s時)
動作頻度120回/h
定格絶縁電圧 (Ui)250V
定格衝撃耐電圧 (Uimp)2.5kV
慣例的自由空気熱電流
(Ithe)
2.5A (EN 60947-5-1)
汚損度3 (IEC 60664-1)



保護構造IP65 (IEC)
使用周囲温度-25~+65℃、保存時 : -25~+80℃
使用周囲湿度35~85%RH
耐振動 (誤動作)10~200Hz/20G
耐衝撃 ( 耐久)30G (約300m/s2) 衝撃作用時間18ms
材質ケース: 耐熱自己消火性ナイロン66GV、
ヒンジ: アルミ合金、シール: NBR
端子/接続ケーブルネジ端子/0.5~1.5mm2ケーブル
[単線またはフェルール (スリーブ) 端子含む]
B10dNC接点 2,000,000、
NO接点 1,000,000 (10%抵抗負荷時)
使命時間20年
質量450g
付属品取付ビス : 1式

(注1):制御カテゴリは、外部回路の構成と配線により異なります。

(注2):ヒンジが支えられる扉の総重量を、幅1mの扉の先端にて耐えられるトルクで定義します。TESZ□の機械的負荷容量は、最大トルク3kN・mです。

先端でのトータル荷重でトルクを算出します。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

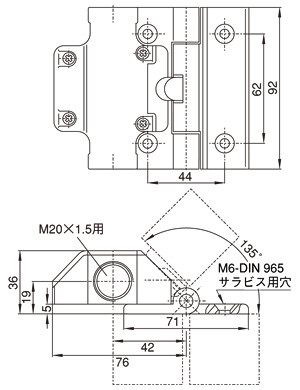

TESZ1102
TESZ1110

セーフティヒンジスイッチ
ヒンジスイッチ

TESZ1102 TESZ1110

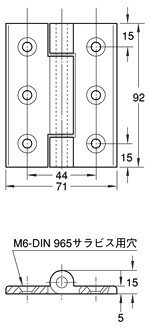

ヒンジ(TES/S)

TESZ1102 TESZ1110

M6(長さ20mm)サラビス10本、M6ナット10個、歯付座金10枚付属

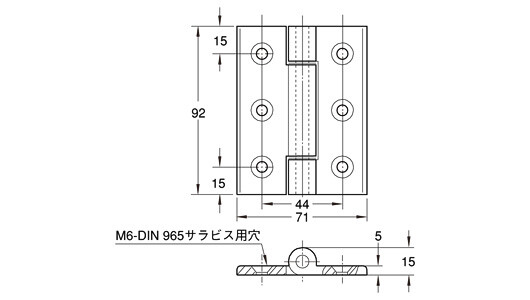

TES/S

ヒンジのみ(別売)

TES/S

M6(長さ20mm)サラビス6本、M6ナット6個、歯付座金6枚付属

------------------------------ Tab4 showing ------------------------------

使用上のご注意

取り付け

  • 取り付け位置は、スイッチの損傷を避けるために、扉の上部に取り付けてください。方向については、原則として制約はありません。
  • ケーブルは、スイッチへの接続部などで損傷しないように、適切な措置を講じてください。
  • ケースの締め付けトルクは、0.6N・mとしてください。
  • スイッチングポイント(4°)における扉の隙間量は、扉の大きさにより変化します。ISO 13857を遵守し、隙間量に合わせた安全方策を行なってください。

配線

  • 配線用端子台に配線する際の締め付けトルクは、0.3N・mとしてください。
  • 接続する機器のリード線がより線の場合は、必ずフェルール(スリーブ)端子を装着して接続してください。より線を端子に直接接続しないでください。
  • ケーブル引込口には、適切な保護構造のケーブルグランド(M20)をご使用ください。
    ケーブルグランドは、別途ご用意ください。
    推奨品 : LAPP KABEL社製ケーブルグランド
    輸入総販売元: (株)ケーメックス
    ご注意 : 推奨品の詳細については、販売元までお問い合わせください。

その他

  • 本製品は、SCHMERSAL社製品です。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
