一体型セーフティヒンジスイッチ TES(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 使用上のご注意

受注終了

終了時期

2015年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

型式名TES103/SX
規格適合EN 1088、 EN 60204-1、 EN 60947-5-1



接点材質
接点構成1NO/1NC (強制開離機構、スローアクション)
使用カテゴリAC-15、DC-13
定格動作電流 (Ie) /
定格動作電圧 (Ue)
5A/250V AC、 3A/24V DC
最小適用負荷3.2mA (5V DCにて)
接点接触抵抗 (初期値)10mΩ (代表値)
スイッチングポイントNC接点開 : 4.5°、NO接点閉 : 16.5° (初期状態にて)
接点保護ヒューズ定格6A (スローブローヒューズ)
機械的寿命200万回 (開閉頻度120回/時)
機械的負荷容量 (注2)ヒンジから1mの距離で最大トルク3kN・m
バウンス持続時間5ms (アクチュエータ速度100mm/sにて)
定格絶縁電圧 (Ui)250V
定格衝撃耐電圧 (Uimp)4kV
汚損度3 (IEC 60664-1)



保護構造IP65 (IEC)
使用周囲温度-25~+80℃、保存時 : -25~+80℃
使用周囲湿度35~85%RH (但し、結露および氷結しないこと) 、保存時 : 35~85%RH
耐振動 (誤動作)10~55Hz 複振幅0.75mm XYZ各方向100分
耐衝撃 ( 耐久)100G (約1,000m/s2) 衝撃作用時間11ms XYZ各方向10回
材質ケース : ナイロン66GV、シール : NBR、ヒンジ:アルミ
ケーブル0.75mm24芯ケーブル3m付
B10dNC接点 2,000,000
使命時間20年
質量約700g
付属品取付ビス : 1式

(注1):制御カテゴリは、外部回路の構成と配線により異なります。

(注2):ヒンジが支えられる扉の総重量を、幅1mの扉の先端にて耐えられるトルクで定義します。TES103/SXの機械的負荷容量は、最大トルク3kN・mです

先端でのトータル荷重でトルクを算出します。

------------------------------ Tab3 showing ------------------------------

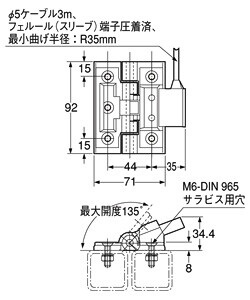

寸法図

単位mm

TES103/SX

セーフティヒンジスイッチ

ヒンジスイッチ
TES103/SX
ヒンジ(TES/S)
TES103/SX

M6(長さ20mm)サラビス8本、M6(長さ25mm)サラビス2本、M6(長さ25mm)六角穴付ボルト2本、M6ナット12個、歯付座金12枚付属

TES/S

ヒンジのみ(別売)

TES/S

M6(長さ20mm)サラビス6本、M6ナット6個、歯付座金6枚付属

------------------------------ Tab4 showing ------------------------------

使用上のご注意

  • この製品は、ヒンジ式の防護扉専用です。スライド式の防護扉には使用できません。

取り付け

  • 取り付け位置は、スイッチの損傷を避けるために、扉の上部に取り付けてください。方向については、原則として制約はありません。
  • ケーブルの最小曲げ半径は、R35mmです。
    ケーブルの曲げ半径を考慮した取り付けを行なってください。
  • ケーブルは、スイッチへの接続部などで損傷しないように、適切な措置を講じてください。
  • スイッチングポイント(4°)における扉の隙間量は、扉の大きさにより変化します。ISO 13857を遵守し、隙間量に合わせた安全方策を行なってください。

その他

  • 本製品は、SCHMERSAL社製品です。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 本カタログに記載された内容は、製品の改良などのために予告なく変 更することがあります。
  • 納入時には、防護扉などが4.5°開くとNC接点が開くように設定されています。この開く角度が6.5°以上になったときには、新しいヒンジスイッチと交換してください。
