フラップ式セーフティヒンジスイッチ T.C 236(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 使用上のご注意

受注終了

終了時期

2016年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類2NC1NO/1NC


左開き用T3C236-02z-M20T3C236-11z-M20
スイングドア用T4C236-02z-M20T4C236-11z-M20
右開き用T5C236-02z-M20T5C236-11z-M20
規格EN ISO 13849-1、EN 60947-5-1、BG-GS-ET-15



接点材質
接点構成2NC
(強制開離機構、スローアクション)
1NO/1NC
(強制開離機構、スローアクション)
使用カテゴリAC-15、DC-13
定格動作電流 (Ie) /
定格動作電圧 (Ue)
4A/230V AC、1A/24V DC
強制開離角度12.5°
強制開離トルク0.185N・m
接点保護ヒューズ定格6A gL/gG D-fuse (スローブローヒューズ)
機械的寿命100万回以上
開閉頻度最大5,000回/h
定格絶縁電圧 (Ui)500V
定格衝撃耐電圧 (Uimp)6kV
慣例的自由空気熱電流 (Ithe)10A (EN 60947-5-1)
汚損度2 (IEC 60664-1)



保護構造IP67 (IEC/EN 60529)
使用周囲温度-30 ~+80℃
使用周囲湿度35~ 85%RH
耐衝撃30G (約300m/s2)  衝撃作用時間11ms
ケース材質自己消火性グラスファイバ強化熱可塑性樹脂
端子/接続ケーブルネジ端子/最大2.5mm2ケーブル
[単線またはフェルール (スリーブ) 端子含む]
B10dNC接点 20,000,000、NO接点 10,000,000
使命時間20年
質量88g



------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

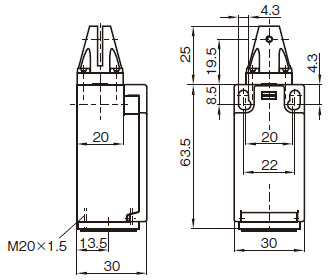

本体部

本体部

T4C236-02z-M20
T4C236-11z-M20

セーフティヒンジスイッチ(スイングドア用)

T4C236-02z(-M20) T4C236-11z(-M20)

T3C236-02z-M20
T3C236-11z-M20

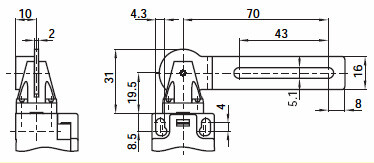

セーフティヒンジスイッチ(左開き用)

T3C236-02z(-M20) T3C236-11z(-M20)

T5C236-02z-M20
T5C236-11z-M20

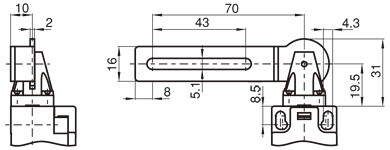

セーフティヒンジスイッチ(右開き用)

T5C236-02z(-M20) T5C236-11z(-M20)

------------------------------ Tab4 showing ------------------------------

使用上のご注意

  • この製品は、ヒンジ式の防護扉専用です。スライド式の防護扉には使用できません。

取り付け

  • 動作レバーのヒンジ部が防護扉のヒンジ部にできるだけ近くなるように本製品を取り付けてください。
  • 動作レバーと防護扉を接続するピンが外れないように取り付けてください(例えば、リベットの頭など)。
  • 適切に動作させるためには、スイッチング動作に必要な動作量が確実に得られるようにヒンジスイッチを取り付けてください。

配線

  • 接続する機器のリード線がより線の場合は、必ずフェルール(スリーブ)端子を装着して接続してください。より線を端子に直接接続しないでください。
  • 配線用端子台に配線する際の締め付けトルクは、0.8N・mとしてください。
  • ケーブル引込口には、適切な保護構造のケーブルグランドをご使用ください。

    ケーブルグランドは、別途ご用意ください。
    推奨品 : LAPP KABEL社製ケーブルグランド
    輸入総販売元: (株)ケーメックス
    ご注意 : 推奨品の詳細については、販売元までお問い合わせください。

  • 配線作業は、必ず電源を切った状態で行なってください。
  • 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
  • 誤配線は内部回路を破損しますので電源投入前に配線をご確認ください。

その他

  • 本製品は、SCHMERSAL社製品です。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
  • 本製品は、ドアストッパとしては使用できません。ドアストッパは、別途設置してください。
  • ISO 12100(EN ISO 12100)、ISO 14120(EN 953)およびISO 14119(EN ISO 14119)規格における指令を遵守してください。
  • 危険領域への進入を防止する安全距離についての規格ISO 13857を遵守してください。
  • アクチュエータヘッドは、90°ごとに4方向に回転できます。アクチュエータヘッドにある4つのビスを緩め、任意の方向に向けてから、4つのビスを締め付けます。
  • 蒸気、ホコリ等の多い所や水、薬品等がかかるところ、腐食性ガス等の雰囲気での使用は避けてください。
  • シンナーなどの有機溶剤や、水、油脂などがかからないようにご注意く ださい。
