薄型セーフティドアスイッチ ST14(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2011年12月27日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

種類1NO/1NC
ケーブル
長1m		ケーブル
長2m		ケーブル
長5m
型式名ST141
OE/
1S-1m		ST141
OE/
1S-2m		ST141
OE/
1S-5m
規格IEC/EN 60947-5-1／DIN VDE 0660-200、EN 1088、BG-GS-ET-15
接
点
仕
様		接点材質銀
接点構成1NO/1NC
　接点機構4端子2点ブレーク付切換接点(Zb)、強制開離機構、スローアクション
使用カテゴリAC-15、DC-13
定格動作電流(Ie)/
定格動作電圧(Ue)		6A/250V AC、4A/24V DC
強制開離ストローク8mm
強制開離力最小15N
接点保護ヒューズ定格6A gL/gG D-fuse(スローブローヒューズ)
機械的寿命100万回以上
アクチュエータ保持力0N
定格絶縁電圧(Ui)250V
定格衝撃耐電圧(Uimp)4kV
慣例的自由空気熱電流(Ithe)10A
汚染度2
耐
環
境
性		保護構造IP67(IEC/EN 60529/DIN VDE 0470-1)(アクチュエータ挿入口を除く)
使用周囲温度-20〜+80℃
使用周囲湿度35〜85%RH
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
ケース材質自己消火性グラスファイバ強化熱可塑性樹脂
端子・接続ケーブル0.75mm24芯PVCケーブル(定格電圧500V)
質量189g
種類2NC
ケーブル
長1m		ケーブル
長2m		ケーブル
長5m
型式名ST142
OE-
1m		ST142
OE-
2m		ST142
OE-
5m
規格IEC/EN 60947-5-1／DIN VDE 0660-200、EN 1088、BG-GS-ET-15
接
点
仕
様		接点材質銀
接点構成2NC
　接点機構4端子2点ブレーク付切換接点(Zb)、強制開離機構、スローアクション
使用カテゴリAC-15、DC-13
定格動作電流(Ie)/
定格動作電圧(Ue)		6A/250V AC、4A/24V DC
強制開離ストローク8mm
強制開離力最小15N
接点保護ヒューズ定格6A gL/gG D-fuse(スローブローヒューズ)
機械的寿命100万回以上
アクチュエータ保持力0N
定格絶縁電圧(Ui)250V
定格衝撃耐電圧(Uimp)4kV
慣例的自由空気熱電流(Ithe)10A
汚染度2
耐
環
境
性		保護構造IP67(IEC/EN 60529/DIN VDE 0470-1)(アクチュエータ挿入口を除く)
使用周囲温度-20〜+80℃
使用周囲湿度35〜85%RH
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
ケース材質自己消火性グラスファイバ強化熱可塑性樹脂
端子・接続ケーブル0.75mm24芯PVCケーブル(定格電圧500V)
質量189g



------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

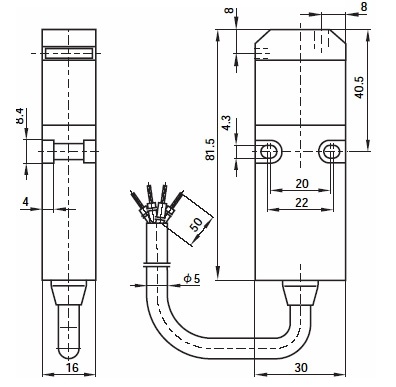

ST14 シリーズ

セーフティドアスイッチ

ST14 シリーズ

ST14-B1

アクチュエータ

ST14-B1

材質：SUS304

質量：10g

防塵キャップ1個付属

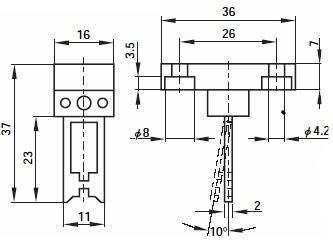

ST14-B3

アクチュエータ

ST14-B3

材質：SUS304

質量：9g

防塵キャップ1個付属

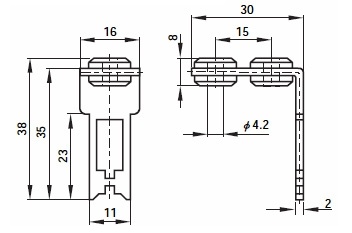

ST14-B5

アクチュエータ

ST14-B5

材質：SUS304

質量：12g

防塵キャップ1個付属
