オフディレイタイマ付セーフティリレーユニット SRB324ST(V.3)(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 配線・接続

  • 回路・接続

  • 使用上のご注意

受注終了

終了時期

2021年03月31日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類制御カテゴリ4・オフディレイタイマ付 (タイマ接点は制御カテゴリ3)
型式名SRB324ST (V.3)
規格EN ISO 13849-1 (カテゴリ4、PLe) 、IEC 61508 (SIL3) 、IEC/EN 60204-1、EN 60947-5-1
制御カテゴリ安全出力:4まで対応可能、オフディレイタイマ出力:3まで対応可能
電源電圧24V DC+20-15 %、24V AC+10-15 % リップルP-P10%以下
消費電力3.2W (24V DC時) 、7.1VA以下 (24V AC時)
周波数域50/60Hz (AC電源使用時)
ヒューズ定格内蔵電子ヒューズ (ハイブリッドヒューズ:F1)
・遮断電流2.5A以上
内蔵電子ヒューズ (ハイブリッドヒューズ:F2)
・S11-S31:遮断電流50mA以上
・X4:遮断電流800mA以上
電源遮断または本体内部にある復帰ボタンの操作でリセット

安全機器接続部NC接点または半導体の3入力 (S11-S12、S21-S22、S31-S32)
 定格定常電流10mA 、24V DCにて
リセット
入力部
バックチェック接続X1-X2:最大突入電流350mA / 15ms
リセットボタン接続X3-X4:最大突入電流130mA / 80ms
自動リセット設定X4-X5:最大突入電流140mA / 15ms
入力端子間の許容抵抗値10Ω以下

安全出力 (停止カテゴリ0)
(注1)
NO接点×3 (13-14、23-24、33-34)
 定格動作電圧 (Ue) /
定格動作電流 (Ie)
250V AC / 8A 抵抗負荷にて (誘導負荷の場合は接点保護時)
AC-15:230V AC / 6A、DC-13:24V DC / 6A
(周囲温度による許容合計電流:45℃ 18A、55℃ 15A、60℃ 12A) (注2)
ヒューズ定格8A (スローブローヒューズ)
最小開閉容量10V / 10mA
動作時間Typ.250ms(自動リセット)、Typ.20ms(手動リセット)
応答時間 (復帰時間)Typ.30ms/36ms以下(電源異常時:80ms以下)
使用カテゴリAC-15、DC-13 (EN 60947-5-1)
オフディレイタイマ出力
(停止カテゴリ1) (注1)
NO接点×2 (47-48、57-58)  オフディレイタイマ0.1~30s可変
 定格動作電圧 (Ue) /
定格動作電流 (Ie)
250V AC / 6A 抵抗負荷にて (誘導負荷の場合は接点保護時)
AC-15: 230V AC / 3A、DC-13:24V DC / 2A
(周囲温度による許容合計電流:45℃ 12A、55℃ 10A、60℃ 8A) (注2)
ヒューズ定格6A (スローブローヒューズ)
最小開閉容量10V / 10mA
使用カテゴリAC-15、DC-13 (EN 60947-5-1)
補助出力(注1)NC接点×1 (61-62)
 開閉容量24V DC、2A抵抗負荷 (誘導負荷の場合は接点保護時)
ヒューズ定格2A (スローブローヒューズ)
接点材質 / 接点銀酸化すず(AgSnO)、銀ニッケル(AgNi)/セルフクリーニング、強制ガイド式
接点接触抵抗100mΩ以下 (初期値)
機械的寿命1,000万回
モニタ出力PNPトランジスタ出力×3 (Y1、Y2、Y3)
 開閉容量出力電圧:24V DC、最大流出電流:100mA、合計電流:200mA
ヒューズ定格遮断電流500mA以上 [内蔵電子ヒューズ (ハイブリッドヒューズ) ]


電源表示灯 (UB)緑色LED (電源投入時点灯)
内部回路動作表示灯 (Ui)緑色LED (電源投入時、かつ内蔵ヒューズ正常時点灯)
リレー動作表示灯
( K 1 、K 2 、K 3 、K 4 )
緑色LED (K1、K2、K3、K4リレー動作時点灯)
外部リレーモニタ機能装備
立ち下がりスイッチング機能装備 (電源24V DC時)
交差短絡監視機能装備
過電圧カテゴリIII (VDE 0110、EN 60664)
空間距離 / 沿面距離4kV / 2 [DIN VDE 0110-1 (04.97) ]
汚損度2



保護構造ケース:IP40、端子部:IP20 (EN 60529)
使用周囲温度-25~+60℃ (注2) 、保存時:-40~+85℃
耐振動10~55Hz 複振幅 0.35mm (EN 60068-2-6)
ケース材質グラスファイバ強化熱可塑性樹脂
接続方式着脱式セルフアップビス端子
配線ケーブル単線:0.25~2.5mm2
同径の線を2本接続する場合:0.25~1.5mm2
[より線またはフェルール (スリーブ) 端子含む]
取り付け35mm幅DINレールに適合 (EN 50022)
端子部表示DIN EN 50005 / DIN 50013
PFHD5.0×10-9/h (年間最大36,500開閉サイクルと最大60%負荷時)
使命時間20年
質量本体質量:約420g、梱包質量:約480g

(注1):誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。

(注2):使用周囲温度が+45℃以上の環境下で使用する場合は、電流制限があります。詳細については、「ディレーティング」をご参照ください。

------------------------------ Tab3 showing ------------------------------

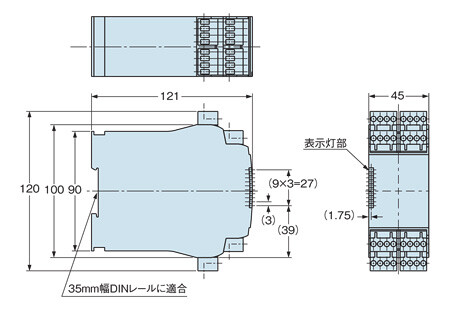

寸法図

単位mm

SRB324ST(V.3)

セーフティリレーユニット

SRB324ST(V.3)

------------------------------ Tab4 showing ------------------------------

配線・接続

・非常停止スイッチの配線例[1]

非常停止スイッチの配線例[1]

1チャンネル式非常停止スイッチです。
(EN ISO 13850/ISO 13850/IEC 60947-5-5に基づく)非常停止回路の断線と地絡を検知します。
ISO 13849-1に基づく制御カテゴリ1、PLcに対応可能です。
入力端子間(S11-S12)の抵抗値は10Ω以下にしてください。

・非常停止スイッチの配線例[2]

非常停止スイッチの配線例[2]

2チャンネル式非常停止スイッチです。
(EN ISO 13850/ISO 13850/IEC 60947-5-5に基づく)
非常停止回路の断線と地絡を検知します。
非常停止回路の交差短絡は検知しません。
ISO 13849-1に基づく制御カテゴリ4、PLe(配線を保護した場合)に対応可能です。
入力端子間(S11-S12、S31-S32)の抵抗値は10Ω以下にしてください。

・非常停止スイッチの配線例[3]

非常停止スイッチの配線例[3]

2チャンネル式非常停止スイッチです。
(EN ISO 13850/ISO 13850/IEC 60947-5-5に基づく)
非常停止回路の断線と地絡を検知します。
非常停止回路の交差短絡を検知します。
ISO 13849-1に基づく制御カテゴリ4、PLeに対応可能です。
入力端子間(S11-S12、S21-S22)の抵抗値は10Ω以下にしてください。

・ドアスイッチの配線例[1]

ドアスイッチの配線例[1]

1チャンネル防護扉監視機能、強制開離機構付ドアスイッチです。
(ISO 14119に基づく)
扉監視回路の断線と地絡を検知します。
ISO 13849-1に基づく制御カテゴリ1、PLcに対応可能です。
入力端子間(S11-S12)の抵抗値は10Ω以下にしてください。

・ドアスイッチの配線例[2]

ドアスイッチの配線例[2]

2チャンネル防護扉監視機能、強制開離機構付ドアスイッチです。
(ISO 14119に基づく)
扉監視回路の断線と地絡を検知します。
扉監視回路の交差短絡は検知しません。
ISO 13849-1に基づく制御カテゴリ4、PLe(配線を保護した場合)に対応可能です。
入力端子間(S11-S12、S31-S32)の抵抗値は10Ω以下にしてください。

・ドアスイッチの配線例[3]

ドアスイッチの配線例[3]

2チャンネル防護扉監視機能、強制開離機構付ドアスイッチです。
(ISO 14119に基づく)
扉監視回路の断線と地絡を検知します。
扉監視回路の交差短絡を検知します。
ISO 13849-1に基づく制御カテゴリ4、PLeに対応可能です。
入力端子間(S11-S12、S21-S22)の抵抗値は10Ω以下にしてください。

PNPトランジスタ出力の配線例

PNPトランジスタ出力の配線例

2チャンネルPNPトランジスタ出力です。
(IEC 61496-1に基づく)
制御回路の断線と地絡を検知します。
制御回路の交差短絡は検知しません。
出力の交差短絡の監視はセンサ側にて行ないます。
ISO 13849-1に基づくカテゴリ4、(出力の交差短絡監視をセンサ
側にて行なった場合)、PLeに対応可能です。

・出力部の配線例[1]

出力部の配線例[1]

1チャンネル制御です。
強制ガイド式リレーまたはコンタクタによる接点数の増設や、接点容量の増幅に適しています。

・出力部の配線例[2]

pic09

2チャンネル制御です。
強制ガイド式リレーまたはコンタクタによる接点数の増設や、接点容量の増幅に適しています。

・バックチェック回路配線上の注意

バックチェック回路配線上の注意

手動リセットを使用する場合、右図(a)のように、バックチェック回路をX1-X2間に、リセット(RESET)ボタンをX3-X4間に接続します。本装置はリセット(RESET)ボタンを押して放したときにリセットします(立ち下がりスイッチング機能)。自動リセットを使用する場合は、右図(b)のようにバックチェック回路をX1-X2間に接続し、X4-X5を短絡します。バックチェック回路が不要の場合は、X1-X2間を短絡します。

・回路構成上の注意

危険領域へのアクセスの可能性がある場合は、追加の保護方策を実施してください。
本製品を自動リセットで使用する場合は、非常停止後の再起動はIEC/EN 60204-1に基づき上位のシステムによって予防してください。
(予期しない起動の防止)

------------------------------ Tab5 showing ------------------------------

回路・接続

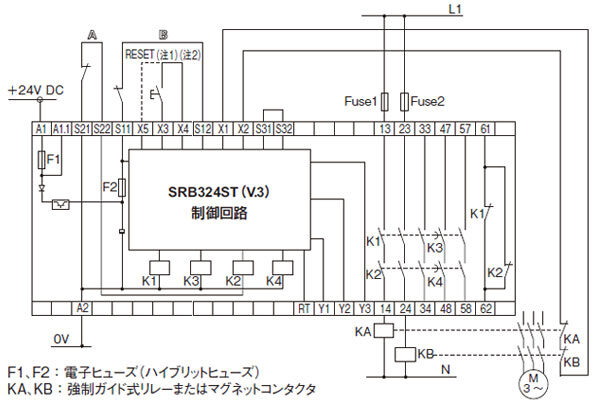

2チャンネル制御、2つのポジションスイッチ(内1つは強制開離機構NC接点)による防護扉監視の例

2チャンネル制御、2つのポジションスイッチ(内1つは強制開離機構NC接点)による防護扉監視の例

(注1):上図は手動リセットの場合です。自動リセットで使用する場合は、X3へ接続している配線をX5へ接続(X4-X5を短絡)し直してください。この場合、リセット(RESET)ボタンは不要です。

(注2):リセット(RESET)ボタンには、モーメンタリ式のスイッチをご使用ください。

  • 配線図は、防護扉を閉めた状態(電圧未印加)を表しています。
  • 出力部
    強制ガイド式リレーまたはコンタクタによって、接点容量の増幅または接点数の増設が可能な2チャンネル制御です。
  • 制御部は、監視回路の断線および地絡を検知します。

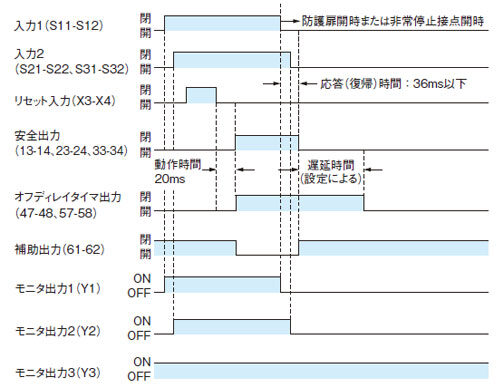

タイムチャート

手動リセット時 電源電圧:24V DC時(24V AC使用時は異なります。)

タイムチャート

------------------------------ Tab6 showing ------------------------------

使用上のご注意

遅延時間の設定

  • オフディレイタイマ出力(47-48、57-58)の遅延時間を設定します。
  • 遅延時間を設定する前に、本製品へのすべての電源を遮断します。また、必ず人体に帯電した静電気を除去してください。
  • 本製品の前面カバーを開けます。カバー上下の凹み部分にマイナスドライバを挿入して、少し持ち上げると開けることができます。
  • 遅延時間の設定は、2つのディップスイッチSW1(チャンネル1)とSW2(チャンネル2)にて行ないます。SW1とSW2は同じ設定にします。
  • ディップスイッチ設定内容と遅延時間については、下表を参照してください。設定が終了した後、遅延時間をオフディレイタイマ出力(47-48、57-58)にて確認してください。
  • 遅延時間の誤差は、±2%です。
  • 電源再投入により設定した遅延時間で動作します。

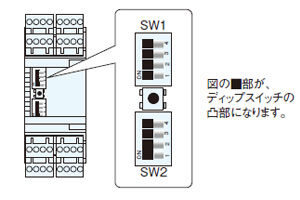

ケースカバー内 上面図

遅延時間の設定 ケースカバー内 上面図

ディップスイッチと遅延時間

ディップスイッチ設定内容遅延時間(秒)
SW1SW2
SW1SW20.1未満
SW1SW20.5
SW1SW21.0
SW1SW21.5
SW1SW22.0
SW1SW22.5
SW1SW23.0
SW1SW24.0
SW1SW25.0
SW1SW28.5
SW1SW210.0
SW1SW212.0
SW1SW215.0
SW1SW220.0
SW1SW225.0
SW1SW230.0

(注1):本製品は、SCHMERSAL社の旧型式SRB324STから遅延時間の設定方法が変更されています。

遅延時間の解除

  • RT端子をS11、S31、X4またはA1.1端子のいずれか一つに接続することにより、遅延動作を中断します。[オフディレイタイマ出力(47-48、57-58)を強制的に“閉”から“開”にします。]
  • 中断は、スイッチを押すことによる立ち上がり信号で動作します。

遅延時間解除の配線例

遅延時間の解除

セーフティリレーユニットの復帰

  • 交差短絡の検出などにより電子ヒューズ(ハイブリットヒューズ)が動作した場合は、不具合要因を取り除いた後に、電源を遮断、または本体内部の復帰ボタンS1を押すことにより復帰します。
    復帰ボタンS1は、ディップスイッチSW1とSW2の間にあります。

ケースカバー内 上面図

セーフティリレーユニットの復帰 ケースカバー内 上面図

配線

  • 配線用端子台へ配線する際の締め付けトルクは、0.6N・mとしてください。
  • 配線作業は、必ず電源を切った状態で行なってください。
  • 電源入力は、定格を超えないよう電源変動をご確認ください。
  • 電源に市販のスイッチングレギュレータをご使用になる場合には、必ずフレームグランド(F.G.)端子を接地してください。
  • 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
  • 誤配線は内部回路を破損しますので、電源投入前に配線をご確認ください。
  • 本製品を取り付ける機械または制御盤は、必ず接地してください。また、配線は接地された金属製の制御盤内で処理してください。

その他

  • 本製品は、SCHMERSAL社製品です。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
  • ユニットのかん合部には、安全シールが貼付されています。このシールを剥がしたり、破損した場合には、ユニット自体が安全機器としては認められません。ご注意ください。
  • EMC指令、低電圧指令に適合した電源ユニットをご使用ください。
    (欧州で使用する場合)
  • CLASS2対応の電源ユニットをご使用ください。(北米で使用する場合)
  • 電源投入時の過渡的状態(約2s)を避けてご使用ください。
  • 使用電源にサージが発生する場合は、発生源にサージアブソーバを接続してサージを吸収してください。
  • 蒸気、ホコリ等の多い所や水、薬品等がかかるところ、腐食性ガス等の雰囲気での使用は避けてください。
  • シンナーなどの有機溶剤や、水、油脂などがかからないようにご注意ください。
  • 制御盤内で使用し、屋外では使用しないでください。
  • 密閉された制御盤内での使用は、本製品の発熱により使用周囲温度の定格を超える可能性があります。放熱を考慮した制御盤内で使用してください。

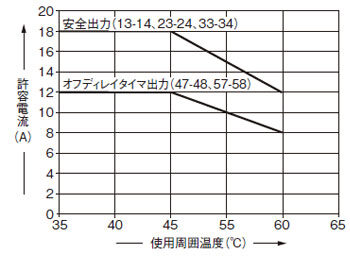

ディレーティング

  • 安全出力(13-14、23-24、33-34)およびオフディレイタイマ出力(47-48、57-58)の合計電流のディレーティンググラフです。
    1出力当たりの定格電流は、安全出力8A、オフディレイタイマ出力6Aです。上記ディレーティンググラフと併せて、電流値を決定してください

ディレーティング

調整プロトコル

  • セーフティリレーユニットの調整プロトコル(遅延時間などを含む)は、お客様自身により適宜作成し、設備の技術資料に添付しなくてはなりません。
  • 調整プロトコルは、安全点検の場合に利用できるようにしておかなければなりません。
    (製品に添付の取扱説明書に調整プロトコルを記載する欄があります。)
