受注終了
終了時期
2009年04月24日
※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。
| 種類 | 制御カテゴリ4・NPN出力対応 | |
|---|---|---|
| 型式名(注1) | SRB-C.48 | |
| 規格 | EN 954-1、EN 60204-1、EN 60947-5-1、GS-ET-20 | |
| 制御カテゴリ | 4まで対応可能(注1) | |
| 電源電圧 | 24V DC ＋20/−15% リップルP-P10%以下 | |
| 消費電力 | 3.8W以下(電源電圧28.8V DCにて) | |
| ヒューズ定格 | 内蔵電子ヒューズ、遮断電流0.6A以上、電源遮断でリセット | |
| 入力 | NPNトランジスタ入力(S1、S2)またはNC接点2入力(A2.1-S1、A2.1-S2) | |
| 安全出力(注2) | NO接点×3(13-14、23-24、33-34) | |
| 使用カテゴリ | AC-15、DC-13(DIN VDE 0660 Part200) | |
| 定格動作電流(Ie)/ 定格動作電圧(Ue) | 5A/230V AC抵抗負荷 (誘導負荷の場合は接点保護時) | |
| 接点材質/接点 | 銀酸化すず(AgSnO)、セルフクリーニング、強制動作 | |
| 接点接触抵抗 | 100mΩ以下(初期値) | |
| 接点保護ヒューズ定格 | 5A(スローブローヒューズ) | |
| 機械的寿命 | 1,000万回 | |
| 動作時間 | 120ms以下 | |
| 応答時間(復帰時間) | 20ms以下 | |
| 補助出力 | NC接点×1(41-42) | |
| 開閉容量 | 2A/24V DC | |
| 接点保護ヒューズ定格 | 2A(スローブローヒューズ) | |
| 表 示 灯 | 電源表示灯(UB) | 緑色LED(電源投入時点灯) |
| 内部回路動作表示灯(Ui) | 緑色LED(内部回路動作時点灯) | |
| K1リレー動作表示灯(K1) | 緑色LED[K1リレー動作(閉)時点灯] | |
| K2リレー動作表示灯(K2) | 緑色LED[K2リレー動作(閉)時点灯] | |
| 外部リレーモニタ機能 | 装備 | |
| 立ち下がりスイッチング機能 | 装備 | |
| 交差短絡監視機能 | - | |
| 過電圧カテゴリ | III | |
| 定格衝撃耐電圧(Uimp) | 4kV | |
| 汚染度 | 2 | |
| 耐 環 境 性 | 保護構造 | IP40(端子部：IP20) |
| 使用周囲温度 | -25～+45℃ | |
| 使用周囲湿度 | 35～85%RH(結露しないこと) | |
| 耐振動 | 10～55Hz 複振幅0.35mm | |
| 耐衝撃 | 15G(約150m/s2) 衝撃作用時間11ms | |
| ケース材質 | グラスファイバ強化熱可塑性樹脂 | |
| 接続方式 | ネジ式端子(セルフアップビス) | |
| 配線ケーブル | 0.6～2.5mm2[単線またはフェルール(スリーブ)端子含む] | |
| 取り付け | 35mm幅DINレールに適合(EN 50022) | |
| 端子部表示 | DIN EN 50005/DIN 50013 | |
| 質量 | 250g | |
(注1)：Type4ライトカーテン接続時のみ制御カテゴリ4に対応。
(注2)：誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。

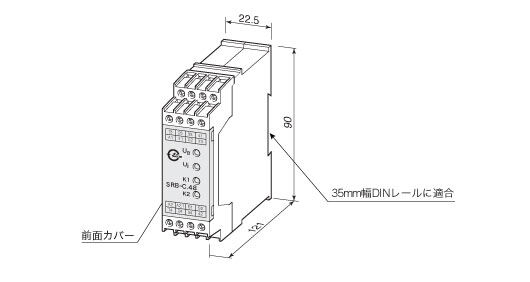

単位mm
セーフティリレーユニット
