| 規格 | EN 954-1、EN 60204-1、EN 60947-5-1、GS-ET-20 |
|---|
| 制御カテゴリ | 4まで対応可能 | 3または4に対応可能 |
|---|
| 電源電圧 | 24V DC+20-15%、24V AC+20-15% リップルP-P10%以下 |
|---|
| 消費電力 | 2.4W、3.3VA以下 | 4W、5.5VA以下
(補助出力L42を含まず) | 1.8W、2.4VA以下
(補助出力L42を含まず) |
|---|
| 周波数域 | 50/60Hz(AC電源使用時) |
|---|
| ヒューズ定格 | 内蔵電子ヒューズ、遮断電流0.6A以上、電源遮断でリセット | T 0.5A/250V |
|---|
| 入力 | NC接点2入力
(S11-S12、S21-S22) | NC接点2入力
(S11-S12、S21-S22) | NO接点1入力+NC接点1入力
(S13-S14、S21-S22) |
|---|
| | 制限電圧/電流 | - | 26V DC/100mA DC |
|---|
| 安全出力(注1) | NO接点×3
(13-14、23-24、33-34) | NO接点×2
(13-14、23-24) | NO接点×3
(13-14、23-24、33-34) |
|---|
| | ディレイタイマ出力 | - | NO接点×1(37-38)、
オフディレイタイマ1～30s可 | - |
|---|
| 使用カテゴリ | AC-15、DC-13(DIN VDE 0660 Part200) |
|---|
定格動作電流(Ie)/
定格動作電圧(Ue) | 4A/230V AC 抵抗負荷(誘導負荷の場合は接点保護時) |
|---|
| 接点材質/接点 | 銀酸化すず(AgSnO)、セルフクリーニング、強制動作 |
|---|
| 接点接触抵抗 | 100mΩ以下(初期値) |
|---|
接点保護
ヒューズ定格 | 4A(スローブローヒューズ) |
|---|
| 機械的寿命 | 1,000万回 |
|---|
| 動作時間 | 200ms(自動リセット)、
30ms(手動リセット) | 120ms(自動リセット)、
30ms(手動リセット) | 120ms(自動リセット)、
30ms(手動リセット) |
|---|
| 応答時間(復帰時間) | 20ms以下 |
|---|
| 補助出力 | NC接点×1(41-42) | PNPトランジスタ出力(L42) | NC接点×1(L42) |
|---|
| | 開閉容量 | 2A/24Ｖ DC | 最大流出電流 ： 100mA、
印加電圧 ： 24V DC以下 | 100mA/24V DC |
|---|
接点保護
ヒューズ定格 | 2A(スローブローヒューズ) | - |
|---|
表
示
灯 | 電源表示灯(Ui) | 緑色LED(電源投入時、かつ内蔵ヒューズが正常な場合に点灯) |
|---|
| K1リレー動作表示灯(K1) | 緑色LED[K1リレー動作(閉)時点灯] |
|---|
| K2リレー動作表示灯(K2) | 緑色LED[K2リレー動作(閉)時点灯] |
|---|
| K3/K4リレー動作表示灯(K3/4) | - | 緑色LED
[K3／K4リレー動作(閉)時点灯] | - |
|---|
| 外部リレーモニタ機能 | 装備 |
|---|
| 立ち下がりスイッチング機能 | 装備 |
|---|
| 交差短絡監視機能 | 装備 | - |
|---|
| 過電圧カテゴリ | III |
|---|
| 定格衝撃耐電圧(Uimp) | 4kV |
|---|
| 汚染度 | 2 |
|---|
耐
環
境
性 | 保護構造 | IP40(端子部 ： IP20) |
|---|
| 使用周囲温度 | -25～+45℃ |
|---|
| 使用周囲湿度 | 35～85%RH(結露しないこと) |
|---|
| 耐振動 | 10～55Hz 複振幅0.35mm |
|---|
| 耐衝撃 | 15G(約150m/s2) 衝撃作用時間11ms |
|---|
| ケース材質 | グラスファイバ強化熱可塑性樹脂 |
|---|
| 接続方式 | ネジ式端子(セルフアップビス) |
|---|
| 配線ケーブル | 0.6～2.5mm2[単線またはフェルール(スリーブ)端子含む] |
|---|

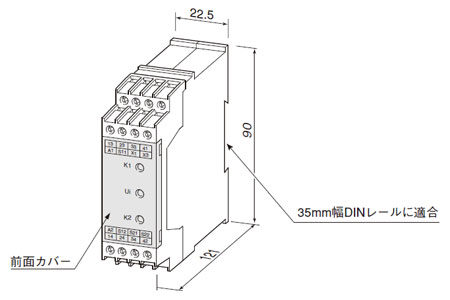

| 取り付け | 35mm幅DINレールに適合(EN 50022) |
|---|
| 端子部表示 | DIN EN 50005/DIN 50013 |
|---|
| 質量 | 235g |
|---|
