セーフティ光センサ SLB200/SLB200-C(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2010年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

センサヘッド

型式名投光器:SLB200-E31-21
受光器:SLB200-R31-21
適合規格(注2)IEC 61496-1/2、EN 61496-1(タイプ2)
検出距離4m[コーナーミラーSMA80使用時、1個当たり15%減少]
最小検出物体ø9mm不透明体
電源電圧コントローラから供給
消費電流(コントローラSLB200-C04-1Rを参照)
保護構造IP67(IEC)
使用周囲温度-10~+55℃、保存時:-20~+80℃
投光素子赤外LED(発光ピーク波長:880nm)
有効開口角±4°
ケーブル0.1m、M8×1コネクタ付
(投光器:3ピン、受光器:4ピン)
ケーブル延長全長50mまで
材質ケース:ABS(フィラー含有率10%)
質量投・受光器各70g

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):コントローラと組み合わせた状態で規格に適合しています。

コントローラ

型式名SLB200-C04-1R
組み合わせセンサヘッドSLB200-E31-21、SLB200-R31-21
適合規格(注2)IEC 61496-1/2、EN 61496-1(タイプ2)
電源電圧24V DC±20%
消費電流180mA
安全出力(制御出力)NO接点×1、2A/250V AC、2A/24V DC
応答時間30ms以下(復帰時間)
(センサヘッドの応答時間を含む)
補助出力PNPトランジスタ出力
・最大流出電流:500mA
・印加電圧:30V DC以下
保護構造IP20(IP54以上の制御盤内に取り付けてください。)
使用周囲温度0~+50℃、保存時:-20~+80℃
接続端子ネジ式端子(セルフアップビス)
配線ケーブル最大4mm2×1本(単線)、最大2.5mm2×1本[フェルール(スリーブ)端子含む]、
最大1.5mm2×2本[フェルール(スリーブ)端子含む]
材質ケース:ポリカーボネート
質量257g

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):センサヘッドと組み合わせた状態で規格に適合しています。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

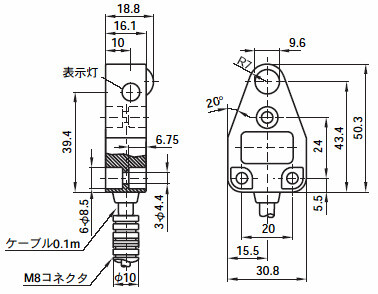

SLB200シリーズ

セーフティ光センサ

SLB200シリーズ

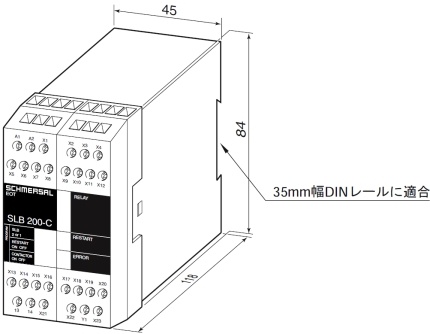

SLB200-C

コントローラ

SLB200-C

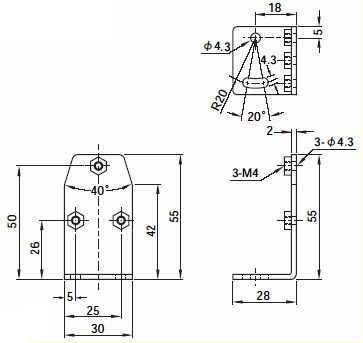

BF31

取付金具

BF31

材質:ステンレス
質量:45g
M4(長さ14mm)ビス3本付属

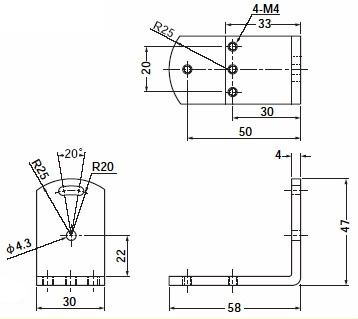

BFUNI-1

取付金具

BFUNI-1

材質:ステンレス
質量:92g
M4(長さ10mm)ビス2本、平座金2枚付属

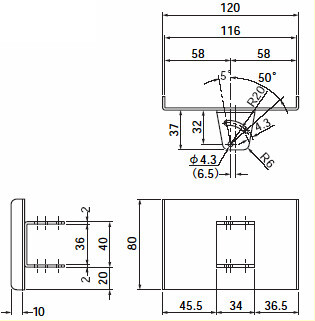

SMA80

コーナーミラー

SMA80

材質:ステンレス
質量:272g
