SRB211ST(V.2)｜オフディレイタイマ付セーフティリレーユニット SRB211ST(V.2)(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

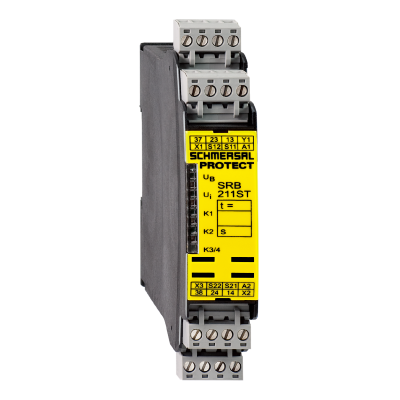

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    SRB211ST(V.2)

    型番

    SRB211ST(V.2)

    商品

    オフディレイタイマ付セーフティリレーユニット

    詳細

    制御カテゴリ4 (タイマ接点は制御カテゴリ3)

    商品名

    		 オフディレイタイマ付セーフティリレーユニット SRB211ST(V.2)(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番SRB211ST(V.2)
    型番SRB211ST(V.2)
    規格EN ISO 13849-1 (カテゴリ4、PLe) 、 IEC 61508 (SIL3) 、 IEC/EN 60204-1、 EN 60947-5-1
    制御カテゴリ安全出力：4まで対応可能
    タイマ出力：3まで対応可能
    電源電圧24V DC+20-15 %、24V AC+10-15 % リップルP-P10%以下
    消費電力2.4W以下 (24V DC時) 、5.9VA以下 (24V AC時) (補助出力Y1を含まず)
    ヒューズ定格電子ヒューズ：F1 遮断電流750mA以上、F3 遮断電流140mA以上
    ハイブリッドヒューズ：F2 遮断電流75mA以上、電源遮断でリセット
    入力NC接点2入力またはPNPトランジスタ2入力 (S11-S12、S21-S22)
    安全出力NO接点x2 (13-14、23-24)
    (注)：誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。
    安全出力:使用カテゴリAC-15、 DC-13 (EN 60947-5-1)
    安全出力:定格動作電流(Ie)/定格動作電圧(Ue)8A/250V AC 抵抗負荷にて (誘導負荷の場合は接点保護時)
    AC-15：6A/230V AC
    DC-13：5A/24V DC
    (注)：安全出力とオフディレイタイマ出力の合計動作電流は、負荷と使用周囲温度によって許容量が変わります。
    安全出力:接点材質/接点銀酸化すず (AgSnO) 、銀ニッケル (AgNi) / セルフクリーニング、強制ガイド式
    安全出力:接点接触抵抗100mΩ以下 (初期値)
    安全出力:接点保護ヒューズ定格8A (スローブローヒューズ)
    安全出力:機械的寿命1,000万回
    オフディレイタイマ出力(停止カテゴリ1)NO接点x1 (37-38)
    オフディレイタイマ0.1以下、0.5、1.0、1.5、2.0、2.5、3.0、4.0、5.0、8.5、10.0、12.0、15.0、20.0、25.0、30.0秒 (スイッチ切換)
    (注)：誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。
    オフディレイタイマ出力(停止カテゴリ1):定格動作電流(Ie)/定格動作電圧(Ue)6A/250V AC 抵抗負荷にて (誘導負荷の場合は接点保護時)
    AC-15：3A/230V DC
    DC-13：2A/24V DC
    (注)：安全出力とオフディレイタイマ出力の合計動作電流は、負荷と使用周囲温度によって許容量が変わります。
    動作時間120ms平均 (自動リセット) 、25ms以下 (手動リセット)
    応答時間(復帰時間)20ms以下
    補助出力PNPトランジスタ出力 (Y1)
    補助出力:開閉容量最大流出電流：100mA
    印加電圧：24V DC以下
    補助出力:接点保護ヒューズ定格内蔵電子ヒューズ：F4 遮断電流100mA以上
    表示灯:電源表示灯(UB)緑色LED (電源投入時点灯)
    表示灯:内部回路動作表示灯(Ui)緑色LED (電源投入時かつ内蔵ヒューズ正常時点灯)
    表示灯:リレー動作表示灯(K1、K2、K3、K4緑色LED [K1、K2、K3、K4各リレー動作 (閉) 時点灯]
    外部リレーモニタ機能装備
    立ち上がりスイッチング機能装備
    交差短絡監視機能装備 (QSスイッチによる有効無効の切り替え)
    過電圧カテゴリIII [UL 840]
    空間距離/沿面距離4kV/2 (IEC/EN 60664-1)
    汚損度2
    耐環境性:保護構造ケース：IP40
    端子部：IP20 (EN 60529)
    耐環境性:使用周囲温度-25～+60℃ (注) 、保存時：-40～+85℃
    (注)：安全出力とオフディレイタイマ出力の合計動作電流は、負荷と使用周囲温度によって許容量が変わります。
    (注)：AC負荷の場合、使用周囲温度45℃以下で使用してください。
    耐環境性:耐振動10～55Hz 複振幅0.35mm [EN 60068-2-6]
    ケース材質グラスファイバ強化熱可塑性樹脂
    接続方式着脱式セルフアップビス端子
    配線ケーブル単線：0.25～2.5mm2
    同径の線を2本接続する場合：0.25～1.5mm2
    [より線またはフェルール (スリーブ) 端子含む) ]
    取り付け35mm幅DINレールに適合 (IEC/EN 60715)
    端子部表示IEC/EN 60947-1
    PFHD5.0x10-9/h (年間最大36,500開閉サイクルと最大60%負荷時)
    使命時間20年
    質量本体質量：約230g
    梱包質量：約280g
