SF2-EH56｜堅牢型ライトカーテン[Type4] SF2-EH(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

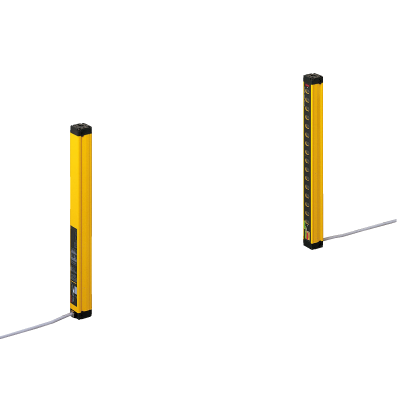

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    SF2-EH56

    型番

    SF2-EH56

    商品

    堅牢型ライトカーテン[Type4]

    詳細

    PNP相当出力タイプ

    商品名

    		 堅牢型ライトカーテン[Type4] SF2-EH(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番SF2-EH56
    型番SF2-EH56
    検出幅(防護高さ)1,100mm
    検出距離(有効距離)0.3～10m
    (注)：検出距離は、投･受光器設定可能範囲を示します。検出物体の検出は、0.3m以下でも可能です。
    光軸ピッチ20mm
    検出物体φ30mm以上の不透明体
    有効開口角検出距離が3mを超える場合±2.5°以下(IEC 61496-2/UL 61496-2による)
    電源電圧24V DC±15%
    消費電流200mA以下
    制御出力(OSSD1、OSSD2)半導体出力(PNP相当)2出力
    ・最大流出電流：300mA
    ・印加電圧：電源電圧と同一(出力-+V間)
    ・残留電圧：2.5V以下(流出電流300mAにて)
    制御出力(OSSD1、OSSD2):出力動作全光軸入光時ON、1光軸以上遮光時OFF(ライトカーテン内部異常時および同期信号異常時もOFFとなります。)
    制御出力(OSSD1、OSSD2):短絡保護装備
    応答時間OFF時：15ms以下
    ON時：20ms以下
    表示灯:投光器投光表示灯(EMISSION)：緑色LED(投光時点灯)
    投光停止表示灯(HALT)：橙色LED(投光停止時点灯)
    異常表示灯(FAULT)：黄色LED(ライトカーテンの異常時点灯または点滅)
    表示灯:受光器OSSD ON 表示灯(ON)：緑色LED［制御出力(OSSD)ON時点灯］
    OSSD OFF 表示灯(OFF)：赤色LED［制御出力(OSSD)OFF時点灯］
    入光表示灯(RECEPTION)：2色(緑色、赤色)LED[全光軸入光時緑色点灯、基準光軸(ケーブルから2光軸目)の入光量に比例し赤色点灯]
    異常表示灯(FAULT)：黄色LED(ライトカーテンの異常時点灯または点滅)
    投光停止機能装備
    干渉防止機能装備
    直列接続時：最大4セットまで(但し、光軸合計192光軸まで)
    並列接続時：最大4セットまで(但し、光軸合計192光軸まで)
    直列接続・並列接続混合時：最大12セットまで(但し、光軸合計192光軸まで)
    耐環境性:保護構造IP65(IEC)、防噴流形(JIS)
    耐環境性:使用周囲温度-10～+55℃(但し、結露および氷結しないこと)、保存時：-25～+70℃
    耐環境性:使用周囲湿度30～85%RH、保存時：30～95%RH
    耐環境性:使用周囲照度白熱ランプ：受光面照度3,500 lx以下
    耐環境性:耐電圧AC1,000V 1分間 充電部一括・ケース間
    耐環境性:絶縁抵抗DC500Vメガにて20MΩ以上 充電部一括・ケース間
    耐環境性:耐振動耐久10～55Hz 複振幅0.75mm XYZ各方向2時間
    耐環境性:耐衝撃耐久300m/s2(約30G) XYZ各方向3回
    投光素子赤外LED(発光ピーク波長：870nm)
    材質本体ケース：アルミ
    キャップ：ABS
    ケーブル8芯(0.3mm2x4芯、0.2mm2x4芯)コネクタ付シールドケーブル0.5m付
    ※別売の接続ケーブルを併せてご使用ください。
    ケーブル延長別売の接続ケーブルにて投・受光器各全長27mまで延長可能
    質量(投・受光器合計)約3.5kg
    付属品MS-SF2-1(センサ取付金具)：投光器用・受光器用2式1セット
    MS-SF2-2(中間保持金具)：1セット
    SF2-EH-TR(テストロッド)：1個
