AZS2305｜ディレイタイマユニット AZS2305(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

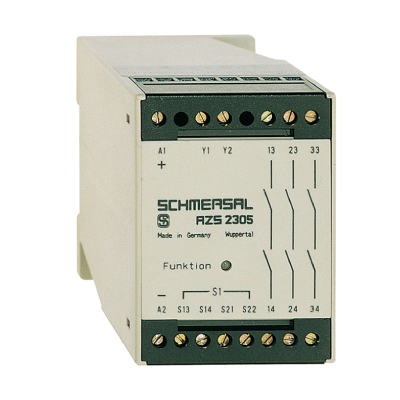

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AZS2305

    型番

    AZS2305

    商品

    ディレイタイマユニット

    詳細

    制御カテゴリ3

    商品名

    		 ディレイタイマユニット AZS2305(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AZS2305
    型番AZS2305
    規格EN ISO 13849-1 (カテゴリ3、PLd) 、IEC 61508 (SIL2) 、IEC/EN 60204-1、BG-GS-ET-20
    制御カテゴリ3に対応可能
    電源電圧24V DC±15%
    消費電流0.1A
    入力NO接点x1 (S13-S14) 、NC接点x1 (S21-S22)
    入力:入力抵抗約2kΩ (接地に対して)
    入力:入力信号"1"10～30V DC
    入力:入力信号"0"0～2V DC
    安全出力NO接点x3 (13-14、23-24、33-34)
    (注)：誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。
    安全出力:オンディレイタイマ時間設定最小設定時間tmin：0.1秒
    最大設定時間tmax：99分、設定時間許容誤差 2%以下
    安全出力:使用カテゴリAC-15、DC-13
    安全出力:定格動作電流(Ie)/定格動作電圧(Ue)2A/250V AC、2A/24V DC
    安全出力:開閉容量最大750VA
    安全出力:開閉電圧最大250V AC
    安全出力:開閉電流最大3A
    安全出力:接点保護ヒューズ定格6A (クイックブローヒューズ)
    安全出力:機械的寿命1,000万回
    安全出力:電気的寿命10万回
    応答時間(復帰時間)50ms
    補助出力PNPトランジスタ出力 (Y1、Y2)：Ue-4V
    補助出力:最大流出電流Y1+Y2 合計100mA
    補助出力:短絡保護装備
    開閉頻度最大10Hz
    過電圧カテゴリII (DIN VDE 0110)
    定格衝撃耐電圧(Uimp)2.5kV
    汚損度3 (DIN VDE 0110)
    耐環境性:保護構造端子部：IP20
    ケース部：IP40 (IEC/EN 60529)
    耐環境性:使用周囲温度0～+55℃、保存時：-25～+70℃
    耐環境性:使用周囲湿度35～85%RH (但し、結露しないこと)
    耐環境性:耐振動10～55Hz 振幅 0.35mm±15%
    耐環境性:耐衝撃30G (約300m/s2) 衝撃作用時間11ms
    ケース材質グラスファイバ強化熱可塑性樹脂
    接続方式ネジ式端子 (セルフアップビス)
    配線ケーブル0.6～2.5mm2
    [単線またはフェルール (スリーブ) 端子含む]
    入力ケーブル長1,000m (0.75mm2の導線) 以下
    取り付け35mm幅DINレール (EN 50022)
    PFHD1.0x10-7/h
    使命時間20年
    質量234g
