角型セーフティ磁気スイッチ BNS33(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2010年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

代替推奨商品のご案内

------------------------------ Tab2 showing ------------------------------

仕様

型式名ケーブル式コネクタ式
動作表示灯無し動作表示灯有り動作表示灯有り
BNS33-11z(-5m)BNS33-02z-2187
(-5m)		BNS33-11zG(-5m)BNS33-02zG-2187
(-5m)		BNS33-11zG-ST
規格IEC/EN 60204-1、EN 60947-5-3、EN 954-1:1997、
BG-GS-ET-14、BG-GS-ET-20
(セーフティリレーユニットAES1235/AES1337/AES1135と接続時)
接点構成1NO/1NC2NC1NO/1NC2NC1NO/1NC
動作距離5mm(5mmで出力ON)
復帰距離15mm(15mmで出力OFF)
動作表示灯橙色LED(型式名にGの記号が付く機種のみ装備)[扉"開"時点灯、
但しBNS33-02zG-2187(-5m)は扉"閉"時点灯]
耐
環
境
性		保護構造IP67(IEC/EN 60529/DIN VDE 0470-1)
使用周囲温度-25～+70℃、保存時：-25～+70℃
耐振動10～55Hz　振幅1mm
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
ケ−ス材質グラスファイバ熱可塑性樹脂
接続0.25mm24芯ケーブルM8×1コネクタ(4ピン)
質量95g(ケーブル長5mタイプは225g)31g

(注1)：  本製品を直接電源に接続すると接点が溶着しますので、必ず専用のセーフティリレーユニットと組み合わせてご使用ください。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

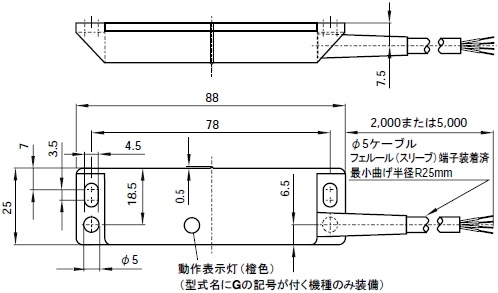

BNS33-□

セーフティ磁気スイッチ

BNS33-□

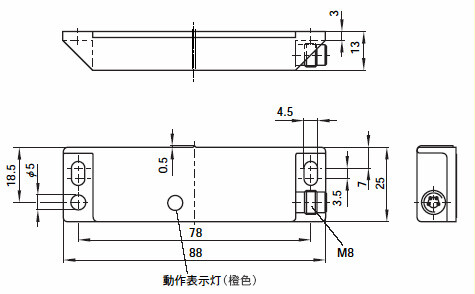

BNS33-11zG-ST

セーフティ磁気スイッチ

BNS33-11zG-ST

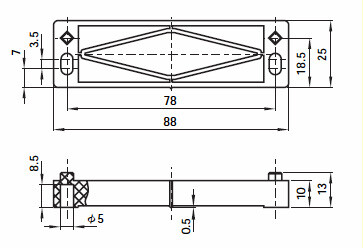

BPS33

アクチュエータ

材質：グラスファイバ熱可塑性樹脂
質量：28g
M4(長さ12mm)ワンウェイビス2本付属

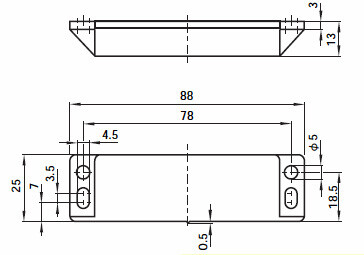

BN31/33

スペーサ

BN31/33

材質：グラスファイバ熱可塑性樹脂
質量：13g
