超小型セーフティ磁気スイッチ BNS250(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2010年09月30日

商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01
※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

代替推奨商品のご案内

------------------------------ Tab2 showing ------------------------------

仕様

種類動作表示灯無し動作表示灯有り
型
式
名		ケーブル長
2m		BNS250-11zBNS250-11zG
ケーブル長
5m		BNS250-11z-5mBNS250-11zG-5m
規格IEC/EN 60204-1、EN 60947-5-3、EN 954-1:1997、
BG-GS-ET-14、BG-GS-ET-20
(セーフティリレーユニットAES1235/AES1337/AES1135と接続時)
接点構成1NO/1NC
動作距離4mm(4mmで出力ON)
復帰距離14mm(14mmで出力OFF)
動作表示灯−橙色LED(扉"開"時点灯)
耐
環
境
性		保護構造IP67(IEC/EN 60529/DIN VDE 0470-1)
使用周囲温度-25～+70℃、保存時：-25～+70℃
耐振動10～55Hz　振幅1mm
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
材質ケース：グラスファイバ熱可塑性樹脂、ケーブル外被：PVC
ケーブル0.25mm24芯ケーブル
質量85g(ケーブル長5mタイプは185g)

(注1)： 本製品を直接電源に接続すると接点が溶着しますので、必ず専用のセーフティリレーユニットと組み合わせてご使用ください。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

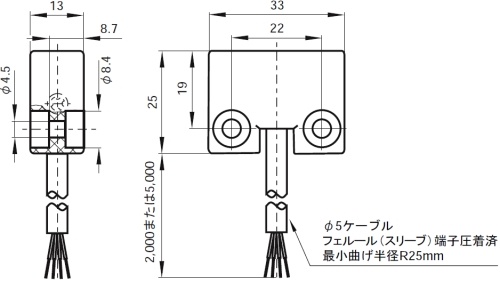

BNS250シリーズ

セーフティ磁気スイッチ

セーフティ磁気スイッチ

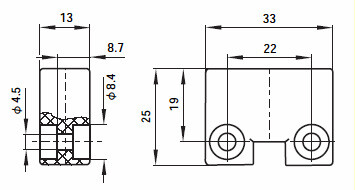

BPS250 アクチュエータ
BNS250SPA スペーサ

BPS250 アクチュエータ BNS250SPA スペーサ

材質：グラスファイバ熱可塑性樹脂
質量：15g(BPS250)、6g(BNS250SPA)

M4(長さ12mm)ワンウェイビス2本付属(BPS250のみ)
