堅牢型電磁ロック付セーフティドアスイッチ AZM415(終了品)
ダウンロード
ヘルプ
-
受注終了情報
-
仕様
-
寸法図
-
使用上のご注意
受注終了
終了時期
2021年03月31日
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。
受注終了情報

![]() | ■SCHMERSAL製品の取扱説明書・CADデータのダウンロードについて2010年2月生産分よりSCHMERSAL社製安全機器商品の取扱説明書について、製品に同梱するのは英語、独語版のみとなりました。日本語を含めた他の言語の取扱説明書は、SCHMERSAL社のウェブサイトからダウンロードいただく形となります。 |
接点構成/動作パターン
種類 | 接点方式 | 接点構成(注1) | |
---|---|---|---|
スプリング ロック タイプ | 緊急解除 ボタン付 | 1NO/1NC×2 | ![]() |
(注1):接点構成は、アクチュエータ挿入状態を示しています。また接点11-12および23-24は、コイルA1-A2 が非通電の状態(ソレノイドが未動作)を示しています。また、安全回路への入力として使用するには、必ず接点11-12または接点23-24を使用して、ソレノイドA1-A2のロック状態の監視を含めた安全回路を構築してください。
仕様
種類 | スプリングロックタイプ | ||
---|---|---|---|
緊急解除ボタン付 [ドアハンドルシステム対応] | |||
型式名 | AZM415-11/11zpkT | ||
規格 | EN ISO 13849-1、EN 60947-5-1、BG-GS-ET-19 | ||
接 点 仕 様 | 接点材質 | 銀 | |
接点構成 | 1NO/1NC×2 | ||
接点機構 | 4端子2点ブレーク付切換接点 (Zb) 、強制開離機構、スローアクション | ||
使用カテゴリ | AC-15 | ||
定格動作電流 (Ie) / 定格動作電圧 (Ue) | 4A/230V AC | ||
強制開離ストローク | 5mm | ||
強制開離力 | 15N以上 (ボールラッチのセッティングに依存します) | ||
接点保護ヒューズ定格 | 6A gL/gG D-fuse (スローブローヒューズ) | ||
機械的寿命 | 100万回以上 | ||
ソ レ ノ イ ド | 定格制御電源電圧 (Us) | 24V AC/DC | |
消費電力 | 10W以下 | ||
アクチュエータ保持力 | 約150~400N (ラッチ力の調整による) | ||
ロック時引き抜き強度 (Fmax) | 3,500N | ||
定格絶縁電圧 (Ui) | 250V | ||
定格衝撃耐電圧 (Uimp) | 4kV | ||
慣例的自由空気熱電流 (Ithe) | 6A | ||
汚染度 | 2 | ||
耐 環 境 性 | 保護構造 | IP67 (IEC/EN 60529/DIN VDE 0470-1)(アクチュエータ挿入口を除く) | |
使用周囲温度 | -25~+50℃ | ||
使用周囲湿度 | 35~85%RH | ||
耐衝撃 | 30G (約300m/s2) 衝撃作用時間11ms | ||
ケース材質 | 軽合金ダイカスト (塗装仕上げ) | ||
端子/接続ケーブル | ネジ端子/最小0.75mm2、最大2.5mm2ケーブル [単線またはフェルール(スリーブ)端子含む] | ||
B10D | NC接点 2,000,000、NO接点 1,000,000 (10%抵抗負荷時) | ||
使命時間 | 20年 | ||
質量 | 1,000g | ||
付属品 | 防護キャップ: 2個 |
寸法図
単位mm
AZM415-11/11zpkT
電磁ロック付セーフティドアスイッチ
[ドアハンドルシステム対応]
(注1):2007年4月生産分より、緊急解除ボタンの形状が変更されています。
旧製品(2007年3月以前生産分)の形状
AZ/AZM415-B30-01
ドアハンドルシステム対応アクチュエータ
AZM415-11/11zpkT・取付金具セット組み合わせ時
アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属
AZ/AZM415-B30-02
ドアハンドルシステム対応アクチュエータ
AZM415-11/11zpkT・取付金具セット組み合わせ時
アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属
AZ/AZM415-B1
アクチュエータ
材質:金属(亜鉛メッキ)/アルミ
質量:135g
AZ/AZM415-B2
アクチュエータ
材質:金属(亜鉛メッキ)/アルミ
質量:171g
ドウェルピン2本、角度調整用ピン1本付属
AZ/AZM415-B3
アクチュエータ
材質:金属(亜鉛メッキ)/アルミ
質量:170g
ドウェルピン2本、角度調整用ピン1本付属
MPAZM415-22
ドアスイッチ取付金具セット
厚さt=5
材質:鉄
質量:567g
M6(長さ35mm)六角穴付ボルト4本付属
MPAZ/AZM-B30
アクチュエータ取付金具セット
厚さt=5
材質:鉄
質量:593g
M6(長さ20mm)六角穴付ボルト4本付属
使用上のご注意
取り付け
- アクチュエータ挿入口(ヘッド部)に、切削屑やクーラントが直接影響を及ぼさないように、カバーをするなどして保護してください。
- 本体は、必ず平面に取り付けてください。
取り付け面に段差や凹凸があると、本体に歪みが生じ、誤動作の原因になります。 - アクチュエータ挿入口に、ホコリなどが入らない所に取り付けてください。また、アクチュエータ挿入時に、スロット内へ余分な力がかからないように取り付けてください。
配線
- 接続する機器のリード線がより線の場合は、必ずフェルール(スリーブ)端子を装着して接続してください。より線を端子に直接接続しないでください。
- 配線用端子台に配線する際の締め付けトルクは、0.6N・mとしてください。
- ケーブル引込口には、適切な保護構造のケーブルグランドをご使用ください。また、インタロックを正しく配線してください。
ケーブルグランドは、別途ご用意ください。
推奨品: LAPP KABEL社製ケーブルグランド
輸入総販売元:(株)ケーメックス
ご注意:推奨品の詳細については、販売元までお問い合わせください。
保持力の調整について
- 保持力は約150~400Nの範囲で調整することができます。アクチュエータ挿入口近くにある調整ネジを[1]の方向へ回すと保持力が弱くなり、[2]の方向に回すと保持力が強くなります。(1回転で約100Nです。)ドアの種類や重さに応じて徐々に強くし、適切な保持力に調整してください。強くし過ぎると、アクチュエータを引き抜く際、大きな力が必要となります。
その他
- 本製品は、SCHMERSAL社製品です。
- 本製品は、工業環境に使用する目的で開発/製造された製品です。
- 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
- 防護扉が開いているにもかかわらず、予備のアクチュエータを利用して、擬似的に『扉閉』の状態を作り出せないよう、特にヘッド部をカバーで覆うことをお薦めします。
- ISO 12100(EN ISO 12100)、ISO 14120(EN 953)およびISO 14119(EN ISO 14119)規格における指令を遵守してください。
- 本製品は、ドアストッパとしては使用できません。ドアストッパは、別途設置してください。
- 未使用のケーブル引込口は、付属の防護キャップで塞いでください。

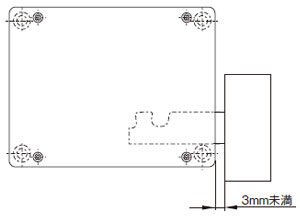

- アクチュエータを挿入したときのアクチュエータのフランジとドアスイッチの距離は、3mm未満としてください。
- アクチュエータのロック時引き抜き強度は、3,500Nです。扉がロックされた状態で、これを超える力が加わらないようにご注意ください。
- 扉を閉じる際、バウンドでロック時引き抜き強度以上の力が加わらないようにご注意ください。
アクチュエータの注意事項
- ヒンジ式扉には、可動式アクチュエータのご使用を推奨します。
AZ/AZM415-B2/可動式
- 動作半径は、4mm六角穴付ソケットネジ(M8)の調整により、250mmから調整できます。余裕を持った動作半径でご使用ください。
<水平方向>
- ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から36mm離してください。

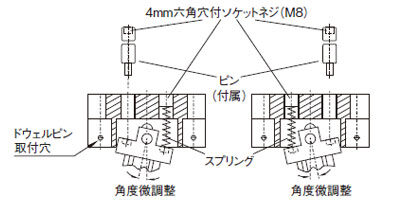

- アクチュエータの可動方向を変えるには、4mm六角穴付ソケットネジ(M8)を取り外し、穴の中に入っているスプリングを付属のピンと取り換えます。ソケットネジを回すと、アクチュエータヘッド部の角度の微調整ができます。また、このアクチュエータはスライド式扉にも用いることができます。
- 付属のドウェルピンを取付穴に装着することにより、アクチュエータを故意に外すことを防止できます。
AZ/AZM415-B3/可動式
- 動作半径は、4mm六角穴付ソケットネジ(M8)の調整により、250mmから調整できます。余裕を持った動作半径でご使用ください。
<垂直方向>
- ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から36mm離してください。

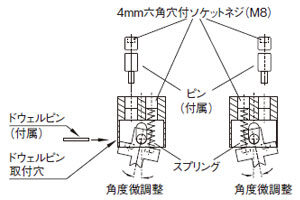

- アクチュエータの可動方向を変えるには、4mm六角穴付ソケットネジ(M8)を取り外し、穴の中に入っているスプリングを付属のピンと取り換えます。ソケットネジを回すと、アクチュエータヘッド部の角度の微調整ができます。
- 付属のドウェルピンを取付穴に装着することにより、アクチュエータを故意に外すことを防止できます。また、このアクチュエータはスライド式扉にも用いることができます。
