堅牢型セーフティドアスイッチ AZ415(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 使用上のご注意

受注終了

終了時期

2021年03月31日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類標準非常停止ボタン付
型式名AZ415-11/11zpk-M20AZ415-02/02ypk-2537-1
規格EN ISO 13849-1、EN 60947-5-1、BG-GS-ET-15



接点材質銀(金フラッシュ)
接点構成1NO/1NC×22NC×2
 接点機構4端子2点ブレーク付切換接点 (Zb) 、
強制開離機構、スローアクション
NC接点強制開離機構
(スローアクションIEC 60947-5-1/BG-GS-ET-15)
使用カテゴリAC-15、DC-13AC-15
定格動作電流 (Ie) /
定格動作電圧 (Ue)
4A/230V AC
強制開離ストローク3.8mm5mm
強制開離力31N以上(ラッチ力の調整による)最小 15N(ラッチ力の調整による)
接点保護ヒューズ定格6A gL/gG D-fuse (スローブローヒューズ)
機械的寿命100万回以上
非常停止ボタン-XW1E-TV403Q4MR 表示灯付
(IDEC株式会社製) (注1)
 接点構成-NC×3
アクチュエータ保持力約80~400N (ラッチ力の調整による)
定格絶縁電圧 (Ui)250V
定格衝撃耐電圧 (Uimp)4kV
慣例的自由空気熱電流
(Ithe)
6A6A
汚損度33



保護構造IP67 (IEC/EN 60529 / DIN VDE 0470-1)IP65(IEC/EN 60529/DIN VDE 0470-1)
使用周囲温度-25~+70℃
(但し、結露および氷結しないこと)
-25~+55℃
(但し、結露および氷結しないこと)
使用周囲湿度35 ~ 85%RH-
耐衝撃30G (約300m/s2)
衝撃作用時間11ms
-
ケース材質軽合金ダイカスト (塗装仕上げ)
端子/接続ケーブルネジ端子/0.75~1.5mm2ケーブル
[単線またはフェルール (スリーブ) 端子含む]
ネジ端子/最大2.5mm2
[フェルール (スリーブ) 端子含む]
B10DNC接点 2,000,000、NO接点 1,000,000 (10%抵抗負荷時)
使命時間20年
質量本体質量 : 約575g本体質量 : 約850g
付属品防護キャップ: 2個-

(注1): 非常停止ボタンの仕様については、IDEC株式会社のカタログおよび取扱説明書をご参照ください。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

AZ415-11/11zpk-M20

セーフティドアスイッチ

AZ415-11/11zpk-M20

AZ415-02/02ypk-2537-1

ドアスイッチ

AZ415-02/02ypk-2537-1

MPAZ415-22

ドアスイッチ取付金具セット(別売)

MPAZ415-22

厚さt=5
材質:鉄
質量:475g
M6(長さ35mm)六角穴付ボルト2本付属

MPAZM415-22

ドアスイッチ取付金具セット(別売)

MPAZM415-22

厚さt=5
材質:鉄
質量:567g
M6(長さ35mm)六角穴付ボルト4本付属

MPAZ/AZM-B30

アクチュエータ取付金具セット(別売)

MPAZ/AZM-B30

厚さt=5
材質:鉄
質量:593g
M6(長さ20mm)六角穴付ボルト4本付属

AZ/AZM415-B1

アクチュエータ

AZ/AZM415-B1

材質:金属(亜鉛メッキ)/アルミ
質量:135g

AZ/AZM415-B2

アクチュエータ

AZ/AZM415-B2

材質:金属(亜鉛メッキ)/アルミ
質量:171g
ドウェルピン2本、角度調整用ピン1本付属

AZ/AZM415-B3

アクチュエータ

AZ/AZM415-B3

材質:金属(亜鉛メッキ)/アルミ
質量:170g
ドウェルピン2本、角度調整用ピン1本付属

AZ/AZM415-B30-01

ドアハンドルシステム対応アクチュエータ

AZ415-11/11zpk-M20・取付金具セット組み合わせ時

AZ/AZM415-B30-01

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ/AZM415-B30-02

ドアハンドルシステム対応アクチュエータ

AZ415-11/11zpk-M20・取付金具セット組み合わせ時

AZ/AZM415-B30-02

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ/AZM415-B30-05

ドアハンドルシステム対応アクチュエータ

AZ415-11/11zpk-M20・取付金具セット組み合わせ時

AZ/AZM415-B30-05

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ/AZM415-B30-06

ドアハンドルシステム対応アクチュエータ

AZ415-11/11zpk-M20・取付金具セット組み合わせ時

AZ/AZM415-B30-06

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

AZ415-02/02ypk-2537-1・取付金具セット組み合わせ時

アクチュエータ質量:1,248g
ドアハンドル接続バー(B30200mm)1本、M5(長さ25mm)六角穴付サラビス2本付属

------------------------------ Tab4 showing ------------------------------

使用上のご注意

取り付け

  • 本製品の取り付け用のネジ穴は、本体カバーを取り外したところにあります。
  • 取り付け位置と方向には、原則として制約はありません。
    但し、アクチュエータ挿入口(ヘッド部)に、切削屑やクーラントが直接影響を及ぼさないように、カバーをするなどして保護してください。
  • 本体は、必ず平面に取り付けてください。
    取り付け面に段差や凹凸があると、本体に歪みが生じ、誤動作の原因になります。
  • アクチュエータ挿入口に、ホコリなどが入らない所に取り付けてください。

配線、密閉について

  • 接続する機器のリード線がより線の場合は、必ずフェルール(スリーブ)端子を装着して接続してください。より線を端子に直接接続しないでください。
  • 配線用端子台に配線する際の締め付けトルクは、0.6N・mとしてください。
  • 接点番号は、端子台に記載してあります。
  • ケーブル引込口には、適切な保護構造のケーブルグランドをご使用ください。使用しないケーブル引込口は、付属の防護キャップで塞いでください。
    ケーブルグランドは、別途ご用意ください。
    推奨品 : LAPP KABEL社製ケーブルグランド
    輸入総販売元: (株)ケーメックス
    ご注意:推奨品の詳細については、販売元までお問い合わせください。
  • 配線後は配線屑など内部のゴミを取り除いてください。正常な動作の妨げとなる場合があります。

メンテナンスについて

  • 悪環境下で使用する場合、以下のメンテナンスを行なってください。
    • アクチュエータおよび、ドアスイッチが確実に取り付けられていることを確認してください。
    • 破片やほこりなどの異物をすべて取り除いてください。
    • ケーブルおよびコンジットの締め付けに緩みがないことを確認してください。

保持力の調整

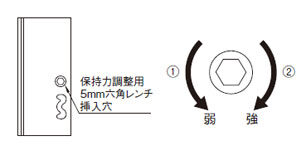

  • 保持力は約80~400Nの範囲で調整することができます。アクチュエータ挿入口近くにある調整ネジを[1]の方向へ回すと保持力が弱くなり、[2]の方向に回すと保持力が強くなります。(1回転で約100Nです。)ドアの種類や重さに応じて徐々に強くし、適切な保持力に調整してください。強くし過ぎると、アクチュエータを引き抜く際、大きな力が必要となります。
    保持力の調整

その他

  • 本製品は、SCHMERSAL社製品です。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
  • 防護扉が開いているにもかかわらず、予備のアクチュエータを利用して、擬似的に『扉閉』の状態を作り出せないよう、特にヘッド部をカバーで覆うことをお薦めします。
  • 本製品は、ドアストッパとしては使用できません。ドアストッパは、別途設置してください。
  • ISO 12100(EN ISO 12100)、ISO 14120(EN 953)およびISO 14119(EN ISO 14119)規格における指令を遵守してください。
  • 非常停止ボタン付ドアスイッチにアクチュエータを挿入したときのアクチュエータのフランジとドアスイッチの距離は、3mm未満としてください。
    その他

アクチュエータの注意事項

  • ヒンジ式扉には、可動式アクチュエータのご使用を推奨します。

AZ/AZM415-B2/可動式

  • 動作半径は、4mm六角穴付ソケットネジ(M8)の調整により、250mmから調整できます。余裕を持った動作半径でご使用ください。
<水平方向>
水平方向
非常停止ボタン付
非常停止ボタン付
  • ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から36mm離してください。

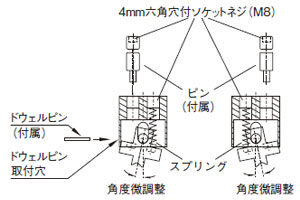

  • アクチュエータの可動方向を変えるには4mm六角穴付ソケットネジ(M8)を取り外し、穴の中に入っているスプリングを付属のピンと取り換えます。ソケットネジを回すと、アクチュエータヘッド部の角度の微調整ができます。また、このアクチュエータはスライド式扉にも用いることができます。
    アクチュエータの注意事項 AZ/AZM415-B2/可動式
  • 付属のドウェルピンを取付穴に装着することにより、アクチュエータを故意に外すことを防止できます。

AZ/AZM415-B3/可動式

  • 動作半径は、4mm六角穴付ソケットネジ(M8)の調整により、250mmから調整できます。余裕を持った動作半径でご使用ください。
<垂直方向>
垂直方向
非常停止ボタン付
非常停止ボタン付
  • ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から36mm離してくださ い。
  • アクチュエータの可動方向を変えるには4mm六角穴付ソケットネジ(M8)を取り外し、穴の中に入っているスプリングを付属のピンと取り換えます。ソケットネジを回すと、アクチュエータヘッド部の角度の微調整ができます。
    アクチュエータの注意事項 AZ/AZM415-B3/可動式
  • 付属のドウェルピンを取付穴に装着することにより、アクチュエータを故意に外すことを防止できます。また、このアクチュエータはスライド式扉にも用いることができます。
