受注終了
終了時期
2010年08月02日
| 種類 | 保持力0N | 保持力30N | ||
|---|---|---|---|---|
| 型式名 | AZ335- 12zk-M20 | AZ335- 12zrk-M20 | ||
| 規格 | IEC/EN 60947-5-1/DIN VDE 0660-200 EN 1088、BG-GS-ET-15 | |||
| 接 点 仕 様 | 接点材質 | 銀 | ||
| 接点構成 | 1NO/2NC | |||
| 接点機構 | 4端子2点ブレーク付切換接点(Zb) 強制開離機構、スローアクション | |||
| 使用カテゴリ | AC-15、DC-13 | |||
| 定格動作電流(Ie)/ 定格動作電圧(Ue) | 4A/230V AC | |||
| 強制開離ストローク | 10.7mm | |||
| 強制開離力 | 5N×NC接点数 | |||
| 接点保護 ヒューズ定格 | 4A gL/gG D-fuse(スローブローヒューズ) | |||
| 機械的寿命 | 100万回以上 | |||
| アクチュエータ保持力 | 0N | 30N | ||
| 定格絶縁電圧(Ui) | 250V | |||
| 定格衝撃耐電圧(Uimp) | 4kV | |||
| 慣例的自由空気 熱電流(Ithe) | 10A | |||
| 汚染度 | 2 | |||
| 耐 環 境 性 | 保護構造 | IP67(IEC/EN 60529/DIN VDE 0470-1) (アクチュエータ挿入口を除く) | ||
| 使用周囲温度 | -30～+90℃ | |||
| 使用周囲湿度 | 35～85%RH | |||
| 耐衝撃 | 30G(約300m/s2) 衝撃作用時間11ms | |||
| ケース材質 | 軽合金ダイカスト(塗装仕上げ) | |||
| 端子／接続ケーブル | ネジ端子／最大2.5mm2ケーブル[単線またはフェルール(スリーブ)端子含む] | |||
| 質量 | 222g | |||
単位mm

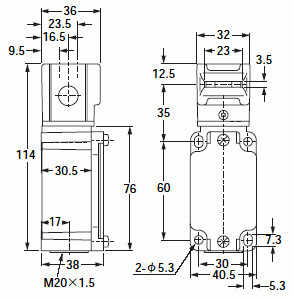

セーフティドアスイッチ

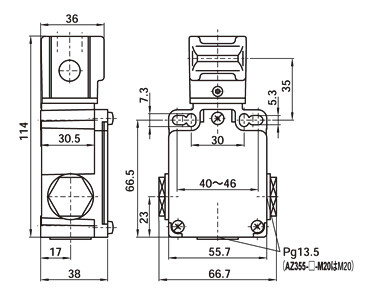

セーフティドアスイッチ・堅牢型

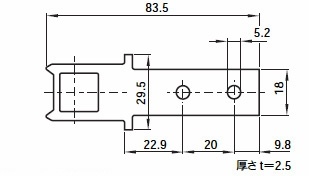

アクチュエータ

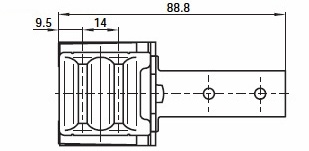

ドアスイッチ挿入図
材質：SUS304
質量：26g

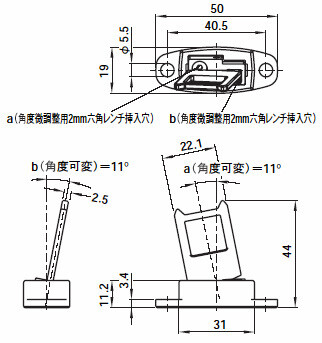

アクチュエータ
材質：SUS304
質量：32g
M5(長さ14mm)ワンウェイビス2本付属

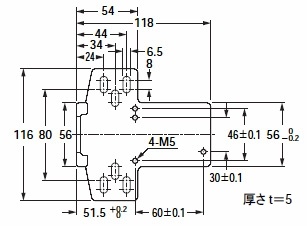

アクチュエータ
材質：鉄
質量：360g
M5(長さ40mm)ワンウェイビス2本付属、平座金2枚、バネ座金2枚付属
