小型セーフティドアスイッチ AZ17(終了品)
ダウンロード
ヘルプ
-
受注終了情報
-
仕様
-
寸法図
-
使用上のご注意
受注終了
終了時期
2021年03月31日
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。
受注終了情報

![]() | ■SCHMERSAL製品の取扱説明書・CADデータのダウンロードについて2010年2月生産分よりSCHMERSAL社製安全機器商品の取扱説明書について、製品に同梱するのは英語、独語版のみとなりました。日本語を含めた他の言語の取扱説明書は、SCHMERSAL社のウェブサイトからダウンロードいただく形となります。 |
接点構成/動作パターン
種類 | 接点方式 | 接点構成(注1) | 動作パターン(注2) ■:ON ■:OFF (単位:mm) | 接点配置 |
---|---|---|---|---|
カットクランプ式 | 1NO/1NC | ![]() | ![]() | ![]() |
2NC | ![]() | ![]() |
(注1): 接点構成は、アクチュエータ挿入状態を示します。
種類 | 接点方式 | 接点構成(注1) | 動作パターン(注2) ■:ON ■:OFF (単位:mm) | 接点配置 |
---|---|---|---|---|
コネクタ式 | 1NO/1NC | ![]() | ![]() | ![]() |
2NC | ![]() | ![]() |
(注1): 接点構成は、アクチュエータ挿入状態を示します。
仕様
カットクランプ式
種類 | カットクランプ式 | |||
---|---|---|---|---|
1NO/1NC | 2NC | |||
型 式 名 | 保持力30N(注1) | AZ17-11zrk | AZ17-02zrk | |
保持力5N | AZ17-11zk | AZ17-02zk | ||
規格 | EN ISO 13849-1、EN 60947-5-1、BG-GS-ET-15 | |||
接 点 仕 様 | 接点材質 | 銀 | ||
接点構成 | 1NO/1NC | 2NC | ||
接点機構 | 4端子2点ブレーク付切換接点 (Zb) 、強制開離機構、スローアクション | |||
使用カテゴリ | AC-15 | |||
定格動作電流 (Ie) / 定格動作電圧 (Ue) | 4A/230V AC | |||
強制開離ストローク | 11mm | |||
強制開離力 | 17N×NC接点数 | |||
接点保護ヒューズ定格 | 6A gL/gG D-fuse (スローブローヒューズ) | |||
機械的寿命 | 100万回以上 | |||
定格絶縁電圧 (Ui) | 250V | |||
定格衝撃耐電圧 (Uimp) | 4kV | |||
慣例的自由空気熱電流 (Ithe) | 10A | |||
汚損度 | 2 | |||
耐 環 境 性 | 保護構造 | IP67 (IEC/EN 60529) (アクチュエータ挿入口を除く) | ||
使用周囲温度 | -30 ~+80℃ | |||
使用周囲湿度 | 35~85%RH | |||
耐衝撃 | 30G (約300m/s2) 衝撃作用時間11ms | |||
ケース材質 | 自己消火性グラスファイバ強化熱可塑性樹脂 | |||
端子/接続ケーブル | カットクランプ式/0.75~1.0mm2フレキシブルケーブル | |||
B10D | NC接点 2,000,000、NO接点 1,000,000 (10%抵抗負荷時) | |||
使命時間 | 20年 | |||
質量 | 81g | |||
付属品 | 防塵キャップ: 1個 ケーブルグランド : 1個 (製品に装着済) |
(注1):ドアハンドルシステム対応のドアスイッチは、保持力30Nタイプのみです。
コネクタ式(受注終了品)
種類 | コネクタ式 | |||
---|---|---|---|---|
1NO/1NC | 2NC | |||
型 式 名 | 保持力30N(注1) | AZ17-11zrk-ST | AZ17-02zrk-ST | |
保持力5N | AZ17-11zk-ST | AZ17-02zk-ST | ||
規格 | EN ISO 13849-1、EN 60947-5-1、BG-GS-ET-15 | |||
接 点 仕 様 | 接点材質 | 銀 | ||
接点構成 | 1NO/1NC | 2NC | ||
接点機構 | 4端子2点ブレーク付切換接点 (Zb) 、強制開離機構、スローアクション | |||
使用カテゴリ | AC-15 | |||
定格動作電流 (Ie) / 定格動作電圧 (Ue) | 4A/230V AC | |||
強制開離ストローク | 11mm | |||
強制開離力 | 17N×NC接点数 | |||
接点保護ヒューズ定格 | 6A gL/gG D-fuse (スローブローヒューズ) | |||
機械的寿命 | 100万回以上 | |||
定格絶縁電圧 (Ui) | 250V | |||
定格衝撃耐電圧 (Uimp) | 4kV | |||
慣例的自由空気熱電流 (Ithe) | 10A | |||
汚損度 | 2 | |||
耐 環 境 性 | 保護構造 | IP67 (IEC/EN 60529/VDE 0470-1) (アクチュエータ挿入口を除く) | ||
使用周囲温度 | -30 ~+80℃ | |||
使用周囲湿度 | 35~85%RH | |||
耐衝撃 | 30G (約300m/s2) 衝撃作用時間11ms | |||
ケース材質 | 自己消火性グラスファイバ強化熱可塑性樹脂 | |||
端子/接続ケーブル | M12×1コネクタ : 4極 | |||
B10D | NC接点 2,000,000、NO接点 1,000,000 (10%抵抗負荷時) | |||
使命時間 | 20年 | |||
質量 | 78g | |||
付属品 | 防塵キャップ: 1個 |
寸法図
単位mm
AZ17-□
セーフティドアスイッチ
AZ17-□-ST
セーフティドアスイッチ
AZ17/170-B1
アクチュエータ
材質:SUS304
質量:8g
M4(長さ8mm)ワンウェイビス2本、歯付座金2枚、平座金2枚付属
AZ17/170-B5
アクチュエータ
材質:SUS304
質量:12g
M4(長さ8mm)ワンウェイビス2本、歯付座金2枚、平座金2枚付属
AZ17-B6
アクチュエータ
材質:SUS304
質量:14g
M4(長さ12mm)ワンウェイビス2本、歯付座金2枚、平座金2枚付属
AZ17R/P
取付金具セット(別売)
質量:160g
1:M4(長さ30mm)ナベビス×2
2:M4(長さ10mm)ナベビス×4
3:平座金×6
4:アクチュエータ取付板
5:ドアスイッチ取付板
6:直角金具(注1)
(注1):直角金具を使用せずドアスイッチ本体を直接ドアスイッチ取付板に取り付けると、横取り付けが可能です。
AZ17P
横取り付け専用取付金具セット(別売)
質量:115g
1:M4(長さ30mm)ナベビス×2
2:M4(長さ10mm)ナベビス×2
3:平座金×4
4:アクチュエータ取付板
5:ドアスイッチ取付板
受注終了品
AZ17-B25-R-G1
ドアハンドルシステム対応アクチュエータ(右側ハンドルタイプ)
ドアハンドルシステム構成時
(AZ17-□zrk組み合わせ時)
AZ17-B25-L-G1
ドアハンドルシステム対応アクチュエータ(左側ハンドルタイプ)
ドアハンドルシステム構成時(AZ17-□zrk組み合わせ時)
MPAZ17/170-B25
ドアハンドルシステム用取付プレート(別売)
図は、AZ17シリーズに使用する場合です。
M4(長さ30mm)タップビス4本(ドアスイッチ/アクチュエータ取付用)、
平座金2枚(アクチュエータ取付用)付属
装着図
図は、AZ17シリーズとAZ17-B25-R-G1に取り付けた場合です。
使用上のご注意
取り付け
- 取り付け位置と方向には、原則として制約はありません。
但し、アクチュエータ挿入口(ヘッド部)に、切削屑やクーラントが直接影響を及ぼさないように、カバーをするなどして保護してください。 - 本体は、必ず平面に取り付けてください。
取り付け面に段差や凹凸があると、本体に歪みが生じ、誤動作の原因になります。 - 締め付けトルクは、150N・cm以下としてください。
- アクチュエータ挿入口に、ホコリなどが入らない所に取り付けてください。
配線
- 配線作業は、必ず電源を切った状態で行なってください。
- 高圧線や動力線との平行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
- 誤配線は内部回路を破損しますので、電源投入前に配線をご確認ください。

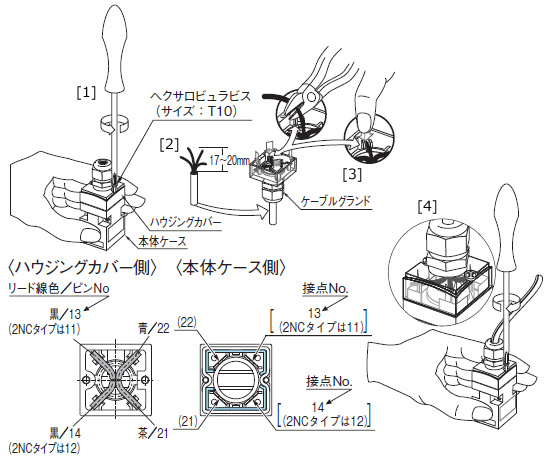

カットクランプ式の接続
- カットクランプ式のカットクランプは、0.75~1mm2(AWG18相当)のケーブルをフェルール(スリーブ)端子を使わずに接続できます。
- ケーブルは、ø4~ø8mmのものをご使用ください。
[1] ヘクサロビュラビス(サイズ:T10)を回し、本体下部のハウジングカバーを取り外します。
[2] ケーブルのシースの約17~20mmを取り除き、ケーブルグランドに入れてください。このとき、ケーブルグランドをしっかり締め、ケーブルを固定してください。
[3] ハウジングカバー内の溝にケーブルを押さえ付けてください。
[4] ハウジングカバーを元に戻してください。カバーは誤配線防止のため、非対称の形状になっています。カバーのヘクサロビュラビス(サイズ:T10)は必ず均等に締め、カバーをしっかり留めてください。その際の締め付けトルクは、0.7~1.0N・mとしてください。
(注1): ケーブル先端のはんだ付けは、絶対に行なわないでください。
その他
- 本製品は、SCHMERSAL社製品です。
- 本製品は、工業環境に使用する目的で開発/製造された製品です。
- 本カタログに記載された内容は、製品の改良などのために予告なく変更することがあります。
- 防護扉が開いているにもかかわらず、予備のアクチュエータを利用して、擬似的に『扉閉』の状態を作り出せないよう、特にヘッド部をカバーで覆うことをお薦めします。
- 本製品は、ドアストッパとしては使用できません。ドアストッパは、別途設置してください。
- 使用しないアクチュエータ挿入口は、付属の防塵キャップで塞いでください。
- ISO 12100(EN ISO 12100)、ISO 14120(EN 953)およびISO 14119(EN ISO 14119)規格における指令を遵守してください。
アクチュエータの注意事項
- ヒンジ式扉には、可動式アクチュエータのご使用を推奨します。

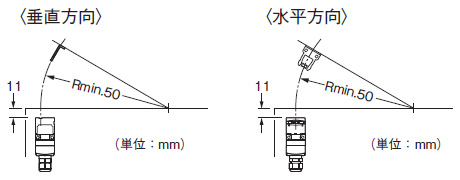

AZ17-B6/可動式
- 動作半径は、2.5mm六角レンチ(外形寸法図でa部およびb部に挿入)を用いて、50mmから調整できます。余裕を持った動作半径でご使用ください。
- ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から11mm離してください。

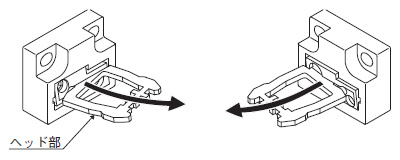

- ヘッド部の向きを変えて差し込むことにより、反対方向に回転するヒンジ式扉にも対応できます。
AZ17/170-B1
- ヒンジ式扉の最小動作半径は、アクチュエータ面に垂直方向では140mm、アクチュエータ面に水平方向では200mmです。余裕を持った動作半径でご使用ください。
- ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から10mm離してください。

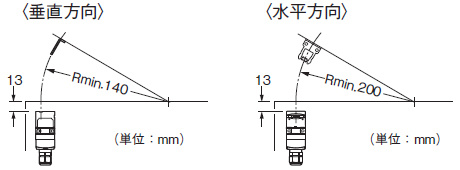

AZ17/170-B5
- ヒンジ式扉の最小動作半径は、アクチュエータ面に垂直方向では140mm、アクチュエータ面に水平方向では200mmです。余裕を持った動作半径でご使用ください。
- ヒンジの軸は、ドアスイッチのアクチュエータ挿入面から13mm離してください。
