小型近接センサ[アンプ内蔵] GX(終了品)

仕様

円柱型

(注1)：指定のない測定条件は、使用周囲温度=+23℃です。

(注2)：最大検出距離は、標準検出物体に対する最大検出距離を示します。
安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示します。

(注3)：最大流入電流は、使用周囲温度により異なります。

(注1)：指定のない測定条件は、使用周囲温度=+23℃です。

(注2)：最大検出距離は、標準検出物体に対する最大検出距離を示します。
安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示します。

(注3)：最大流入電流は、使用周囲温度により異なります。

ネジ型

(注1)：指定のない測定条件は、使用周囲温度=+23℃です。

(注2)：最大検出距離は、標準検出物体に対する最大検出距離を示します。
安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示します。

(注3)：最大流入電流は、使用周囲温度により異なります。

(注4)：ネジ型の質量は、ナット・歯付座金を含んだ値です。

(注1)：指定のない測定条件は、使用周囲温度=+23℃です。

(注2)：最大検出距離は、標準検出物体に対する最大検出距離を示します。
安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示します。

(注3)：最大流入電流は、使用周囲温度により異なります。

(注4)：ネジ型の質量は、ナット・歯付座金を含んだ値です。

寸法図

単位mm

GX-3S口

センサ

GX-4S口

センサ

GX-5S口

センサ

GX-5M口

センサ

GX-8M口

センサ

GX-8ML口

センサ

MS-SS3-2

GX-3Sタイプ用C金具（GX-3S口に付属）

（注1）：C金具を装着することにより、締め付け強度が2倍になります。

MS-SS3
MS-SS5

GX-3Sタイプ用取付具（GX-3S口に付属）
GX-5Sタイプ用取付具（GX-5S□に付属）

材質：66ナイロン

回路・接続

GX-5S□　GX-8M□　GX-8ML□

入・出力回路図

• 出力と0Vまたは＋Vの間に1μF以上のコンデンサが接続される場合には、下図に示すように100Ωの抵抗を直列に挿入してください。

コンデンサによるチャージまたはディスチャージ電流により過電流保護が作動し、結果として瞬時ですが応答遅れが発生する現象を防止するための処理です。

接続図

（注1）：最大流入電流は、使用周囲温度により下図のように異なります。

GX-3S□　GX-4S□　GX-5M□

入・出力回路図

(注1):GX-3S□、GX-4S□、GX-5M□の出力には、短絡保護回路が装備されていません。電源あるいは容量負荷を直接接続しないでください。

接続図

GX-8ML□

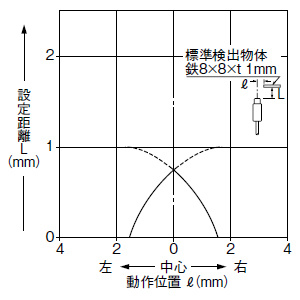

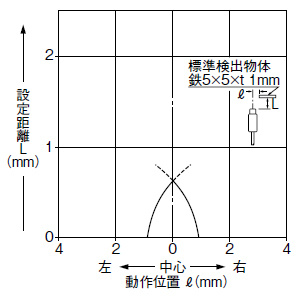

検出距離について

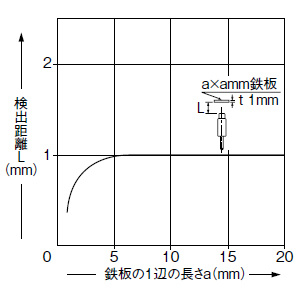

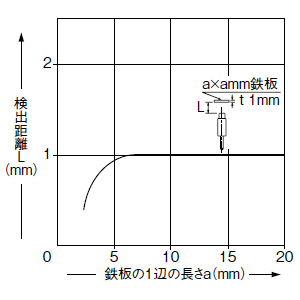

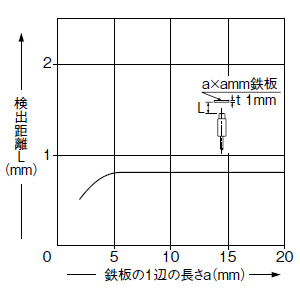

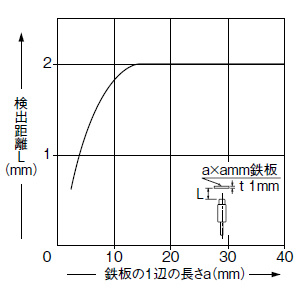

• 仕様の検出距離は、標準検出物体に対する値です。非鉄金属を検出する場合には、下表の修正係数を乗じた値となります。また、検出物体が標準検出物体より小さい場合や、メッキされている場合も検出距離が変化しますので、ご注意ください。

修正係数表

その他

• 電源投入時の過渡的状態（10ms）を避けてご使用ください。
• センサのケーブル引き出し部に無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。
• GX-3S□、GX-4S□、GX-5M□の出力には、短絡保護回路を装備していません。電源あるいは容量負荷を直接接続しないでください。
