RX2-PRVM2｜ダイカストビームセンサ[アンプ内蔵] RX(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

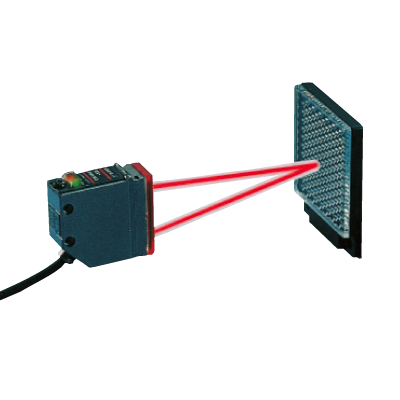

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    RX2-PRVM2

    型番

    RX2-PRVM2

    商品

    ダイカストビームセンサ[アンプ内蔵]

    詳細

    直流2線式タイプ ミラー反射型(偏光フィルタ付)

    商品名

    		 ダイカストビームセンサ[アンプ内蔵] RX(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番RX2-PRVM2
    型番RX2-PRVM2
    検出距離0.1～2m
    (注)：検出距離および検出物体は、反射ミラーRF-230に対する値です。また検出距離は、反射ミラー設定可能範囲を示します。検出物体の検出は、0.1m以下でも可能です。
    検出物体φ50mm以上の不透明体、半透明体、鏡面体
    (注)：検出距離および検出物体は、反射ミラーRF-230に対する値です。また検出距離は、反射ミラー設定可能範囲を示します。検出物体の検出は、0.1m以下でも可能です。
    (注)：必ず事前に実機にて検出確認後、ご使用ください。
    応差(ヒステリシス)-
    繰り返し精度(検出軸に直角方向)1mm以下
    電源電圧12～24V DC±10% リップルP-P10%以下
    消費電流1mA以下
    (注)：出力OFF時の漏れ電流となります。
    検出出力無接点直流2線式
    ・負荷電流：5～100mA
    ・残留電圧：4V以下(注)
    (注)：ケーブル延長時には、ケーブルの種類により残留電圧が大きくなりますので、ケーブル延長時は残留電圧をご確認ください。
    検出出力:出力動作入光時ON/非入光時ON 切換スイッチにて選択
    検出出力:短絡保護装備
    応答時間3ms以下
    動作表示灯赤色LED(出力ON時点灯)
    安定表示灯緑色LED(入光時ONの場合：安定入光時点灯、非入光時ONの場合：安定非入光時点灯)
    投光表示灯-
    感度ボリウム連続可変ボリウム装備
    耐環境性:保護構造IP67(IEC)、防浸形
    耐環境性:使用周囲温度-20～+60℃(但し、結露および氷結しないこと)、保存時：-30～+70℃
    耐環境性:使用周囲湿度35～85%RH、保存時：35～85%RH
    耐環境性:使用周囲照度白熱ランプ：受光面照度3,500Lx以下
    耐環境性:耐電圧AC1,000V 1分間 充電部一括・ケース間
    耐環境性:絶縁抵抗DC250Vメガにて20MΩ以上 充電部一括・ケース間
    耐環境性:耐振動耐久10～500Hz 複振幅1.5mm(MAX.10G) XYZ各方向2時間
    耐環境性:耐衝撃耐久500m/s2(約50G) XYZ各方向3回
    投光素子赤色LED(変調式)
    投光素子:発光ピーク波長680nm
    材質ケース：亜鉛ダイカスト
    表示カバー：ポリエーテルサルフォン
    レンズ：アクリル
    ケーブル0.15mm2 2芯耐油・耐熱・耐寒キャブタイヤケーブル2m付
    ケーブル延長-
    (注)：ケーブル延長時には、ケーブルの種類により残留電圧が大きくなりますので、ケーブル延長時は残留電圧をご確認ください。
    質量本体質量：約75g
    付属品MS-RX-1(センサ取付金具)：1式
    RF-230(反射ミラー)：1個
    調整ドライバ：1本
