RX-PRVM3｜ダイカストビームセンサ[アンプ内蔵] RX(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

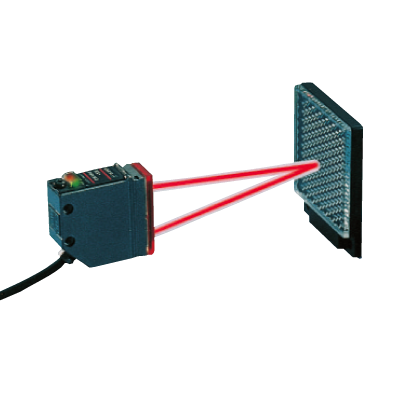

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    RX-PRVM3

    型番

    RX-PRVM3

    商品

    ダイカストビームセンサ[アンプ内蔵]

    詳細

    汎用タイプ ミラー反射型[赤色(偏光フィルタ付)]

    商品名

    		 ダイカストビームセンサ[アンプ内蔵] RX(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番RX-PRVM3
    型番RX-PRVM3
    検出距離0.1～3m
    (注)：検出距離および検出物体は、反射ミラーRF-230に対する値です。また検出距離は、反射ミラー設定可能範囲を示します。検出物体の検出は、0.1m以下でも可能です。
    検出物体φ50mm以上の不透明体、半透明体、鏡面体
    (注)：検出距離および検出物体は、反射ミラーRF-230に対する値です。また検出距離は、反射ミラー設定可能範囲を示します。検出物体の検出は、0.1m以下でも可能です。
    (注)：必ず事前に実機にて検出確認後、ご使用ください。
    応差(ヒステリシス)-
    繰り返し精度(検出軸に直角方向)1mm以下
    電源電圧12～24V DC±10% リップルP-P10%以下
    消費電流40mA以下
    検出出力NPNトランジスタ・オープンコレクタ
    ・最大流入電流：100mA
    ・印加電圧：30V DC以下(検出出力-0V間)
    ・残留電圧：2V以下(流入電流100mAにて)、1V以下(流入電流16mAにて)
    検出出力:出力動作入光時ON/非入光時ON 切換スイッチにて選択
    検出出力:短絡保護装備
    自己診断出力NPNトランジスタ・オープンコレクタ
    ・最大流入電流：50mA
    ・印加電圧：30V DC以下(自己診断出力-0V間)
    ・残留電圧：1.5V以下(流入電流50mAにて)、1V以下(流入電流16mAにて)
    自己診断出力:出力動作不安定検出時ON
    自己診断出力:短絡保護-
    応答時間1ms以下
    投光停止機能装備
    動作表示灯赤色LED(検出出力ON時点灯)
    安定表示灯緑色LED(安定入光時、安定非入光時点灯)
    投光表示灯-
    感度ボリウム連続可変ボリウム装備
    自動干渉防止機能装備(2台まで密着取り付け可能)
    耐環境性:保護構造IP67(IEC)、防浸形
    耐環境性:使用周囲温度-25～+60℃(但し、結露および氷結しないこと)、保存時：-30～+70℃
    耐環境性:使用周囲湿度35～85%RH、保存時：35～85%RH
    耐環境性:使用周囲照度白熱ランプ：受光面照度3,500Lx以下
    耐環境性:耐電圧AC1,000V 1分間 充電部一括・ケース間
    耐環境性:絶縁抵抗DC250Vメガにて20MΩ以上 充電部一括・ケース間
    耐環境性:耐振動耐久10～500Hz 複振幅1.5mm(MAX.10G) XYZ各方向2時間
    耐環境性:耐衝撃耐久500m/s2(約50G) XYZ各方向3回
    投光素子(変調式)赤色LED
    投光素子(変調式):発光ピーク波長680nm
    材質ケース：亜鉛ダイカスト
    表示カバー：ポリエーテルサルフォン
    レンズ：アクリル
    ケーブル0.15mm2 5芯耐油・耐熱・耐寒キャブタイヤケーブル2m付
    ケーブル延長0.3mm2以上のケーブルにて全長100mまで延長可能
    質量本体質量：約75g
    付属品MS-RX-1(センサ取付金具)：1式
    RF-230(反射ミラー)：1個
    調整ドライバ：1本
