ニューフォルムビームセンサ[アンプ内蔵] EX-30 Ver.2

  • 基本情報

  • 用途

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 回路・接続

  • 検出特性

  • 使用上のご注意

------------------------------ Tab1 showing ------------------------------

基本情報

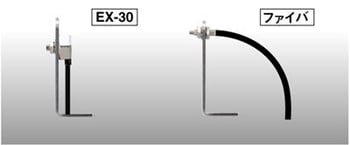

ファイバセンサに代わる新提案、これが新世代のニューフォルム

UL,CE,UKCAを取得しています。

UL : レコグニション認定(EX-33(-PN)およびケーブル長5mタイプを除く)

------------------------------ Tab2 showing ------------------------------

用途

ICの高さ検出
ICの高さ検出
ラベルマガジンでのラベル残量検出
ラベルマガジンでのラベル残量検出
ICの足ピンチェック(スリット使用時)
ICの足ピンチェック(スリット使用時)

------------------------------ Tab3 showing ------------------------------

種類・価格

種類形状検出距離型式名
(注1)
出力出力動作標準価格
<税別>


 EX-31A EX-31B EX-31A-PN EX-31B-PN500mmEX-31ANPNトランジスタ
オープンコレクタ
入光時ON各10,800円
EX-31B遮光時ON
EX-31A-PNPNPトランジスタ
オープンコレクタ
入光時ON
EX-31B-PN遮光時ON

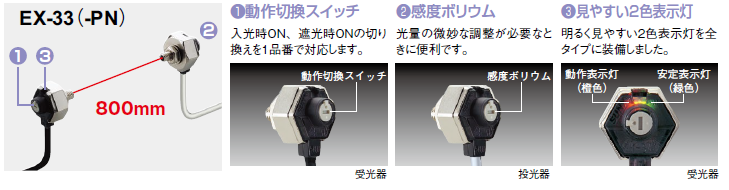

動作切換
スイッチ付
EX-33 EX-33-PN800mmEX-33NPNトランジスタ
オープンコレクタ
入光時ON/
遮光時ON
切換スイッチにて選択
各12,500円
EX-33-PNPNPトランジスタ
オープンコレクタ
拡散反射型EX-32A EX-32B EX-32A-PN EX-32B-PN50mmEX-32ANPNトランジスタ
オープンコレクタ
入光時ON各10,800円
EX-32B非入光時ON
EX-32A-PNPNPトランジスタ
オープンコレクタ
入光時ON
EX-32B-PN非入光時ON

(注1):透過型の銘板に記載されている型式名に"P"の記号がある機種は投光器、"D"の記号がある機種は受光器です。
(例)EX-31Aの投光器:EX-31P、EX-31Aの受光器:EX-31AD

ケーブル長5mタイプ

NPN出力タイプ(EX-33を除く)にケーブル長5mタイプ(標準は2m)を用意しています。
型式名末尾に"-C5"を付けてご注文ください。

標準タイプケーブル長5mタイプ標準価格
<税別>
EX-31AEX-31A-C5各12,500円
EX-31BEX-31B-C5
EX-32AEX-32A-C5各11,900円
EX-32BEX-32B-C5

------------------------------ Tab4 showing ------------------------------

オプション

品名型式名内容標準価格
<税別>
スリット
(透過型専用)
OS-EX30-1
(スリットサイズø1mm)
片側装着時・検出距離:
 200mm[EX-31□(-PN)]
 320mm[EX-33(-PN)]
・最小検出物体:ø2mm
1式(注1)
640円
両側装着時・検出距離:
 150mm[EX-31□(-PN)]
 240mm[EX-33(-PN)]
・最小検出物体:ø1mm

(注1):スリット本体1個、スペーサ2個セットとなっています。両側装着時、2式必要です。

スリット

OS-EX30-1

OS-EX30-1

スリットは、小物体を検出する場合や、検出位置精度を向上させたい場合に使用します。
但し、スリットを装着すると検出距離が短くなります。

外部機器接続用コネクタ(e-CON)の推奨品のご案内

3Mジャパン(株)製
適合コネクタ:37104-4080-G00 FL

詳細につきましては、「3M™ ミニ・クランプコネクタのご案内」をご参照ください。

------------------------------ Tab5 showing ------------------------------

仕様

種類透過型拡散反射型
 動作切替
スイッチ付


NPN出力EX-31AEX-31BEX-33EX-32AEX-32B
PNP出力EX-31A-PNEX-31B-PNEX-33-PNEX-32A-PNEX-32B-PN
適合規制CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)
検出距離500mm800mm50mm(注2)
検出物体ø2mm以上の不透明体
(完全遮光物体)
不透明体、半透明体、透明体(注3)
応差
(ヒステリシス)
-動作距離の15%以下(注2)
繰り返し精度
(検出軸に直角方向)
0.05mm以下0.5mm以下
電源電圧12~24V DC±10% リップルP-P 10%以下
消費電流投光器:10mA以下、受光器:10mA以下13mA以下
出力<NPN出力タイプ>
NPNトランジスタ・オープンコレクタ
・最大流入電流:50mA
・印加電圧:30V DC以下(出力-0V間)
・残留電圧:2V以下(流入電流50mAにて)
1V以下(流入電流16mAにて)
<PNP出力タイプ>
PNPトランジスタ・オープンコレクタ
・最大流出電流:50mA
・印加電圧:30V DC以下(出力-+V間)
・残留電圧:2V以下(流出電流50mAにて)
1V以下(流出電流16mAにて)
 出力動作入光時ON遮光時ON入光時ON/
遮光時ON
切換スイッチにて選択
入光時ON非入光時ON
短絡保護装備
応答時間0.5ms以下
動作表示灯橙色LED(出力ON時点灯)(透過型は受光器に装備)
安定表示灯緑色LED
(安定入光時、安定遮光時点灯)
受光器に装備
緑色LED
(安定入光時、安定非入光時点灯)
感度ボリウム-連続可変ボリウム装備
(透過型は投光器に装備)



保護構造IP67(IEC)、防浸形
使用周囲温度-25~+55℃(但し、結露および氷結しないこと)、保存時-30~+70℃
使用周囲湿度35~85%RH、保存時35~85%RH
使用周囲照度白熱ランプ:受光面照度3,000ℓx以下
耐電圧AC1,000V 1分間 充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上 充電部一括・ケース間
耐振動耐久10~500Hz 複振幅3mm(MAX.20G)XYG各方向2時間
耐衝撃耐久500m/s2(約50G) XYZ各方向3回
投光素子赤色LED(変調式)
材質ケース:亜鉛ダイカスト(ニッケルメッキ)、
レンズ:ポリカーボネイト(拡散反射型はアクリル)
カバー:ポリカーボネイト
ケーブル0.1mm23芯 (透過型の投光器は2芯)キャブタイヤケーブル2m付
ケーブル延長0.3mm2以上のケーブルにて全長50m(透過型は投・受光器各)まで延長可能
質量本体質量:投・受光器各約20g
梱包質量:約65g
本体質量:約20g
梱包質量:約45g
付属品ナット:2個、歯付座金:2枚ナット:1個、歯付座金:1枚

(注1):指定のない測定条件は、使用周囲温度=+23℃です。

(注2):検出距離および応差は、白色無光沢紙(100×100mm)に対する値です。

(注3):必ず事前に実機にて検出確認後、ご使用ください。

------------------------------ Tab6 showing ------------------------------

寸法図

単位mm

EX-31□
EX-31□-PN

センサ

EX-31□ EX-31□-PN

(注1):投光器には装備されていません。

EX33
EX33-PN

センサ

EX33□-PN

(注1):投光器には装備されていません。

(注2):投光器は感度ボリウムとなります。

EX-32□
EX-32□-PN

センサ

EX-32□ EX-32□-PN

OS-EX30-1

スリット(別売)

スリット本体

OS-EX30-1

材質:黄銅(ニッケルメッキ)

スペーサ

OS-EX30-1

材質:POM

------------------------------ Tab7 showing ------------------------------

回路・接続

NPN出力タイプ

入・出力回路図

NPN出力タイプ 入・出力回路図

(注1):出力は、透過型の投光器には装備されていません。

記号・・・
D1: 電源逆接続保護用ダイオード
D2: 出力逆接続保護用ダイオード
ZD : サージ電圧吸収用ツェナーダイオード
Tr : NPN出力トランジスタ

接続図

NPN出力タイプ 接続図

(注1):黒色のリード線は、透過型の投光器には装備されていません。

PNP出力タイプ

入・出力回路図

PNP出力タイプ 入・出力回路図

(注1):出力は、透過型の投光器には装備されていません。

記号・・・
D1: 電源逆接続保護用ダイオード
D2: 出力逆接続保護用ダイオード
ZD : サージ電圧吸収用ツェナーダイオード
Tr : PNP出力トランジスタ

接続図

PNP出力タイプ 接続図

(注1):黒色のリード線は、透過型の投光器には装備されていません。

------------------------------ Tab8 showing ------------------------------

検出特性

EX-31□ EX-31□-PN

透過型

平行移動特性
平行移動特性
角度特性
角度特性
片側スリット装着時の平行移動特性
片側スリット装着時の平行移動特性
両側スリット装着時の平行移動特性
両側スリット装着時の平行移動特性

EX-33 EX-33-PN

透過型

平行移動特性
平行移動特性
角度特性
角度特性
片側スリット装着時の平行移動特性
片側スリット装着時の平行移動特性
両側スリット装着時の平行移動特性
pic08

EX-32□ EX-32□-PN

拡散反射型

検出領域特性
検出領域特性
検出物体の大きさ-検出距離特性
検出物体の大きさ-検出距離特性
検出物体が規定(白色無光沢紙:100×100mm)より小さい場合、上記グラフのように検出距離が短くなりますのでご注意ください。

------------------------------ Tab9 showing ------------------------------

使用上のご注意

  • 本製品は、人体保護用の検出装置としては使用しないでください。
  • 人体保護を目的とする検出にはOSHA、ANSI、およびIEC等の各国の人体保護用に関する法律および規格に適合する製品をご使用ください。
  • 本製品は、工業環境に使用する目的で開発/製造された製品です。
  • 屋外で使用しないでください。
  • 電源投入時の過渡的状態(約50ms)を避けてご使用ください。
  • 静電気が発生する環境で使用する場合は、金属製の取付板を使用し、必ず取付板を接地してください。
