アンプ内蔵・小型レーザセンサ CX-L400(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

  • 使用上のご注意

受注終了

終了時期

2023年09月29日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

受注終了情報

仕様

種類透過型スポット反射型
型式名NPN出力CX-L411CX-L421
PNP出力CX-L411-PCX-L421-P
検出距離10m30～400mm(注2)
検出物体不透明体
応差(ヒステリシス)-動作距離の20%以下
繰り返し精度
(検出軸に直角方向)		0.3mm以下0.2mm以下(左右方向)
電源電圧10～30V DC　リップルP-P10%以下
消費電流投光器：15mA以下
受光器：15mA以下		20mA以下
出力<NPN出力タイプ>
NPNトランジスタ・オープンコレクタ
・最大流入電流：100mA
・印加電圧：30V DC以下(出力-0V間)
・残留電圧：1.8V以下(流入電流100mAにて)

<PNP出力タイプ>
PNPトランジスタ・オープンコレクタ
・最大流出電流：100mA
・印加電圧：30V DC以下(出力-+V間)
・残留電圧：1.8V以下(流出電流100mAにて)
　出力動作入光時ON/非入光時ON　切換スイッチにて選択
短絡保護装備
応答時間250μs以下
動作表示灯橙色LED(出力ON時点灯)　透過型は受光器に装備
安定表示灯緑色LED(安定入光時、安定非入光時点灯)
受光器に装備		-
レーザ放射表示灯緑色LED(レーザ放射時点灯)　透過型は投光器に装備
感度ボリウム連続可変ボリウム　透過型は受光器に装備
耐
環
境
性		保護構造IP65(IEC、JIS)
使用周囲温度-10～+50℃(但し、結露および氷結しないこと)、保存時：-25～+70℃
使用周囲湿度35～85%RH、保存時：35～95%RH
使用周囲照度白熱ランプ：受光面照度3,000ℓx以下
耐電圧AC1,000V 1分間　充電部一括・ケース間
絶縁抵抗DC500Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～55Hz 複振幅1.5mm(MAX.10G) XYZ各方向2時間
耐衝撃耐久500m/s2(約50G) XYZ各方向3回
投光素子赤色半導体レーザクラス1(JIS/IEC)
(最大出力：390μW、発光ピーク波長：655nm)		赤色半導体レーザクラス2(JIS/IEC)
(最大出力：3mW、発光ピーク波長：655nm)
スポットサイズø4mm以下(検出距離2mにて)(注3)ø2mm以下(検出距離400mmにて)
材質本体ケース：ABS、前面カバー：アクリル
ケーブル0.2mm2 3芯(透過型の投光器は2芯)キャブタイヤケーブル2m付
ケーブル延長0.3mm2以上のケーブルにて全長10m(透過型は投・受光器各)まで延長可能
質
量		本体質量投光器：約45g、受光器：約50g約50g
梱包質量約100g約55g
付属品-警告ラベル：1セット
(日本語表記、英語表記)

(注1)：指定のない測定条件は、使用周囲温度=+23℃です。

(注2)：スポット反射型の検出距離は、白色無光沢紙(100×100mm)に対する値です。100mm以下でご使用になる場合は、ボリウム調整範囲が極端に狭くなりますので、ご注意ください。

(注3)：検出距離が10mの場合、スポットサイズは約横3×縦12mm(目視による参考値)となります。

寸法図

単位mm

CX-L411　CX-L411-P

センサ

CX-L411　CX-L411-P

(注1)：投光器には、装備されていません。

(注2)：投光器では、レーザ放射表示灯(緑色)となります。

CX-L421　CX-L421-P

センサ

CX-L421　CX-L421-P

MS-CX-11

光軸微調整金具(別売)

MS-CX-11

材質 ： 亜鉛ダイカスト
M3(長さ14mm) 座金組込ビス 2本付属

MS-CX2-1

センサ取付金具(別売)

MS-CX2-1

材質：SUS304
M3(長さ12mm)座金組込ビス2本付属

MS-CX2-2

センサ取付金具(別売)

MS-CX2-2

材質：SUS304
M3(長さ12mm)座金組込ビス2本付属

MS-CX2-4

センサ取付金具(別売)

MS-CX2-4

材質：SUS304
M3(長さ14mm)座金組込ビス2本付属

MS-CX2-5

センサ取付金具(別売)

MS-CX2-5

材質：SUS304
M3(長さ12mm)座金組込ビス2本付属

MS-CX-3

センサ取付金具(別売)

MS-CX-3

材質：SUS304
M3(長さ12mm)座金組込ビス2本付属

MS-AJ1

フリーアジャストセンサ取付台(別売)

MS-AJ1

M3(長さ14mm)座金組込ビス2本、
M3(長さ16mm)座金組込ビス2本、
M3(長さ18mm)座金組込ビス2本、
EQ-20シリーズ用取付金具補助板1枚、 EX-40シリーズ用取付金具補助板1枚　付属

(注1)：寸法は、可動部の調整可能範囲です。

MS-AJ2

フリーアジャストセンサ取付台(別売)

MS-AJ2

M3(長さ14mm)座金組込ビス2本、
M3(長さ16mm)座金組込ビス2本、
M3(長さ18mm)座金組込ビス2本、
EQ-20シリーズ用取付金具補助板1枚、
EX-40シリーズ用取付金具補助板1枚　付属

(注1)：寸法は、可動部の調整可能範囲です。

MS-AJ1-A

フリーアジャストセンサ取付台(別売)

MS-AJ1-A

M3(長さ14mm)座金組込ビス2本、
M3(長さ16mm)座金組込ビス2本、
M3(長さ18mm)座金組込ビス2本、
EQ-20シリーズ用取付金具補助板1枚、
EX-40シリーズ用取付金具補助板1枚　付属

(注1)：寸法は、可動部の調整可能範囲です。
(注2)：センサ取付金具の寸法、センサおよび反射ミラー装着図は、MS-AJ1/AJ2をご参照ください。

MS-AJ2-A

フリーアジャストセンサ取付台(別売)

MS-AJ2-A

M3(長さ14mm)座金組込ビス2本、
M3(長さ16mm)座金組込ビス2本、
M3(長さ18mm)座金組込ビス2本、
EQ-20シリーズ用取付金具補助板1枚、
EX-40シリーズ用取付金具補助板1枚　付属

(注1)：寸法は、可動部の調整可能範囲です。

(注2)：センサ取付金具の寸法、センサおよび反射ミラー装着図は、MS-AJ1/AJ2をご参照ください。

使用上のご注意

  • ご使用にあたっては必ず製品付属の取扱説明書をお読みください。
  • 本製品は人体保護用の検出装置としては使用しないでください。
  • 人体保護を目的とする検出にはOSHA、ANSI、およびIEC等の各国の人体保護用に関する法律および規格に適合する製品をご使用ください。

レーザ光に関する注意事項

  • 本製品は、JIS／IEC規格のクラス2（CX-L411□はクラス1）レーザ製品です。危険ですので、レーザ光を直接見たりレンズなどの観察光学系を通して見ないでください。

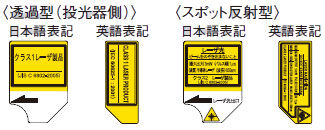

  • 本製品には下記の内容のラベルが貼付されています。ラベルの内容に従ってお取り扱いください。
pic01

レーザ製品の安全基準

  • レーザ光はエネルギ密度が高く、目や皮膚など人体に有害な場合があるため、JISやIECでは、安全性がクラス分けされ管理方法などが規定されています。CX-L421□はクラス2、CX-L411□はクラス1のレーザ製品に該当します。

JIS C 6802（IEC 60825-1）によるクラス分け

クラス分け概　要
クラス１合理的に予見可能な運転条件下で安全であるレーザ。
クラス２まばたきなどの嫌悪反応（回避行動）によって目が保護される400nm〜700nmの波長範囲の可視光を放出するレーザ。

レーザ光の安全方策について

  • レーザ製品を安全に使用するために、JIS C 6802（IEC60825-1）において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

各部の名称

cx-l400

(注1):透過型の投光器には、装備されていません。

(注2):透過型の投光器およびスポット反射型は、レーザ放射表示灯（緑色：レーザ放射時点灯）になります。

動作切換スイッチについて

動作切換スイッチ内　容
動作切換スイッチ（透過型は受光器に装備）をL側に回し切った状態で入光時ONに設定されます。
動作切換スイッチ（透過型は受光器に装備）をD側に回し切った状態で非入光時ONに設定されます。

取り付け

  • 締め付けトルクは、0.5N･m以下としてください。
cx-l400

その他

  • 電源投入時の過渡的状態を避けてご使用ください。
  • シンナーなどの有機溶剤や強い酸、アルカリ、油、油脂がかからないようにご注意ください。
  • 本製品の投･受光面に、水、油や指紋など光を屈折させるもの、あるいはホコリやゴミなど光を遮断するものを付着させないようにしてください。付着した場合は、ホコリの出ない柔らかい布、またはレンズ用ペーパーで拭いてください。
  • センサヘッドの投光窓／受光窓を清掃する際は、必ず電源を切った状態で行なってください。
