基本情報
チューブサイズにぴったりフィット！
気泡・液体を逃さずチェック！
CE,UKCAを取得しています。
※チューブ：PFA相当
※ø4チューブ：軟質PVC相当
細径チューブ(ø2mm / ø3mm / ø4mm)に対応
専用設計だから流量を妨げない絶妙のフィット感を実現。
インチ径との共用も可能です。
密着取り付け可能
高速検出
光学式により、エアギャップ0.8mmを応答時間20μsで確実にキャッチ※。
分析工程の履歴管理にも最適です。
※検出条件については、仕様をご参照ください。BE-A201□は応答時間30μsとなります。
指先サイズ
狭いスペースにも無理なく取り付けることができます。
DC5～24V対応
装置側の仕様を選ばず、基板からの電源供給でも使用可能です。
アンプ内蔵で調整不要
アンプ内蔵のため、取り付け後にすぐ使用できます。
しかも、「液あり時ON/液なし時ON」の2出力を装備しています。
------------------------------ Tab2 showing ------------------------------
用途

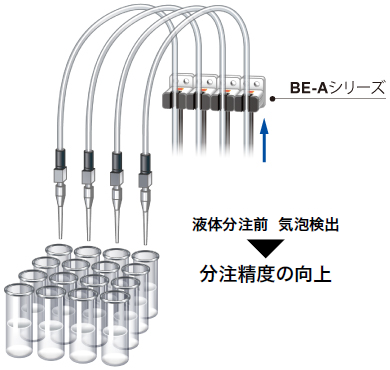

分注機
液体塗布前にチューブ内に混入した気泡（0.8㎜のエアギャップ）を検出することで、分注精度の向上を図ります。

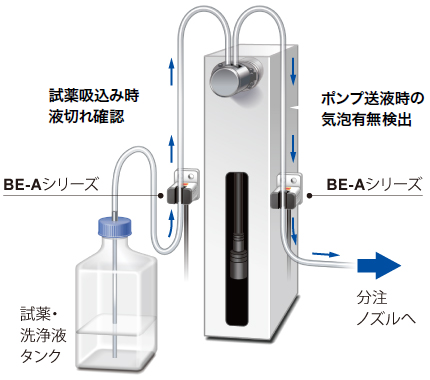

検体検査装置
検体検査装置のチューブ内液体有無検知により、高精度な液量管理ができます。
------------------------------ Tab3 showing ------------------------------
種類・価格
| 種類 | 形状 | 適用チューブ | 型式名 | 出力 | 出力動作 | 標準価格 <税別> |
|---|---|---|---|---|---|---|
| ø2mm チューブ タイプ |  | 透明樹脂チューブ(PFA相当) 外径：ø2mm±0.2mm 内径：ø1mm±0.2mm | BE-A201 | NPNトランジスタ オープンコレクタ 2出力 | 液あり時ON/ 液なし時ON (2出力装備) | オープン |
| BE-A201P | PNPトランジスタ オープンコレクタ 2出力 | |||||
| ø3mm チューブ タイプ |  | 透明樹脂チューブ(PFA相当) 外径： ø3mm±0.2mm (ø1/8in±0.008in) 内径： ø2mm±0.2mm (ø1/16in±0.008in) | BE-A301 | NPNトランジスタ オープンコレクタ 2出力 | ||
| BE-A301P | PNPトランジスタ オープンコレクタ 2出力 | |||||
| ø4mm チューブ タイプ |  | 透明樹脂チューブ (軟質PVC相当) 外径： ø4mm±0.15mm (ø5/32in±0.006in) 内径： ø2.4mm±0.1mm (ø3/32in±0.004in) | BE-A401 | NPNトランジスタ オープンコレクタ 2出力 | ||
| BE-A401P | PNPトランジスタ オープンコレクタ 2出力 |
------------------------------ Tab4 showing ------------------------------
仕様
| 種類 | ø2mmチューブタイプ | ø3mmチューブタイプ | ø4mmチューブタイプ | |
|---|---|---|---|---|
| 型 式 名 | NPN出力 | BE-A201 | BE-A301 | BE-A401 |
| PNP出力 | BE-A201P | BE-A301P | BE-A401P | |
| 適合規制 | CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則) | |||
| 検出可能エアギャップ(注2) | 0.8mm以上 | |||
| 検出物体 | 液体(注3) | |||
| 適用チューブ径 (注4) | 外径 | ø2mm±0.2mm | ø3mm±0.2mm (ø1/8in±0.008in) | ø4mm±0.15mm (ø5/32in±0.006in) |
| 内径 | ø1mm±0.2mm | ø2mm±0.2mm (ø1/16in±0.008in) | ø2.4mm±0.1mm (ø3/32in±0.004in) | |
| 適用チューブ種類(注4) | 透明樹脂チューブ (PFA相当) | 透明樹脂チューブ (PFA相当) | 透明樹脂チューブ (軟質PVC相当) | |
| 電源電圧 | 5～24V DC±10% リップルP-P10%以下 | |||
| 消費電流 | 15mA以下 | |||
| 出力 (2出力装備) | <NPN出力タイプ> NPNトランジスタ・オープンコレクタ ・最大流入電流：50mA ・印加電圧：30V DC以下(出力-0V間) ・残留電圧：2V以下(流入電流50mAにて)、1V以下(流入電流16mAにて) <PNP出力タイプ> PNPトランジスタ･オープンコレクタ ・最大流出電流：50mA ・印加電圧：30V DC以下(出力-+V間) ・残留電圧：2V以下(流出電流50mAにて)、1V以下(流出電流16mAにて) | |||
| 出力動作 | 液あり時ON／液なし時ON 2出力装備 | |||
| 短絡保護 | 装備 | |||
| 応答時間 (注5) | 気泡検出時 | 30μs以下 | 20μs以下 | |
| 液体検出時 | 80μs以下 | |||
| 動作表示灯 | 橙色LED(液なし時点灯) | |||
| 保護回路 | 電源逆接保護装備、出力逆接保護装備 | |||
| 耐 環 境 性 | 保護構造 | IP40(IEC) | ||
| 使用周囲温度(注6) | -25～+55℃(但し、結露および氷結しないこと)、保存時：-30～+80℃ | |||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |||
| 使用周囲照度 | 蛍光灯光：受光面照度1,000ℓx以下 | |||
| 耐電圧 | AC1,000V 1分間 (充電部一括・ケース間) | |||
| 絶縁抵抗 | DC250Vメガにて20MΩ以上 (充電部一括・ケース間) | |||
| 耐振動 | 耐久10～150Hz 複振幅0.75mmまたは最大加速度49m/s2 XYZ各方向2時間 | |||
| 耐衝撃 | 耐久100m/s2 XYZ各方向3回 | |||
| 投光素子 | 赤外LED(発光ピーク波長：855nm、非変調式) | |||
| 材質 | ケース：PBT、チューブ固定部：ポリアミド、表示灯：ポリカーボネート | |||
| ケーブル | 0.09mm2 4芯キャブタイヤケーブル1m付 | |||
| ケーブル延長(注7) | 0.3mm2以上のケーブルにて全長100mまで延長可能 | |||
| 取り付けトルク | 0.5N・m以下 | |||
| 質量 | 本体質量：約15g、梱包質量：約25g | |||
(注1):指定のない測定条件は、使用周囲温度=+23℃です。
(注2):検出可能エアギャップとは、チューブ内径全体にできた気泡の幅(図1)を指します。
微小な気泡または水滴が通過した場合、正しく検出できませんのでご注意ください。(図2)。
(注3):チューブ内壁の汚れや残留物が付着していると、検出に影響を及ぼします。チューブは、定期的にメンテナンスを行なってください。
(注4):適用外のチューブや表面が平滑でないチューブを使用する場合は、必ず事前に実機にて検出確認後ご使用ください。
(注5):応答時間は適用チューブにおける代表例であり、使用チューブの寸法、光透過度、表面状態等により変動します。
(注6):検出する液体の温度も、使用周囲温度範囲内にしてください。
(注7):20m以上の延長はセンサの端子電圧が4.5V以上であることをご確認ください。
------------------------------ Tab5 showing ------------------------------
寸法図
単位mm
BE-A201
ø2mmチューブタイプ
BE-A301
ø3mmチューブタイプ
BE-A401
ø4mmチューブタイプ
