基本情報
圧力センサの利便性をゼロから見直し、シンプル&簡単操作を実現
CE,UKCAを取得しています。
特長
動画ライブラリ
シンプル&簡単操作

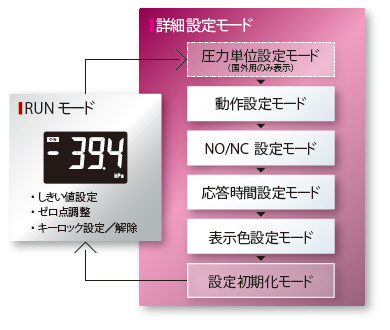

必要な機能に絞った2層の設定操作モード
しきい値設定やゼロ点調整、キーロック設定/解除の操作は“RUNモード”から、センサを稼働させるための基本的な設定は“詳細設定モード”から行なえます。2層による簡単な操作ですぐにご使用になれます。

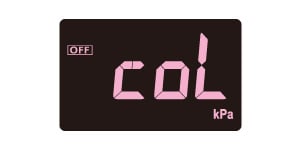

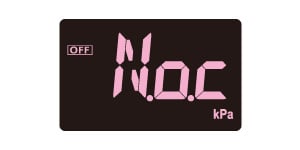

主な詳細設定モードメニュー
機能的デザイン
LCD表示が映える黒色ボディ
外観を黒で統一し、LCD表示が見やすいデザインとしています。
しっかりとしたクリック感
カチッとした感触の良いボタン設計で、スムーズかつ確実に設定できます。

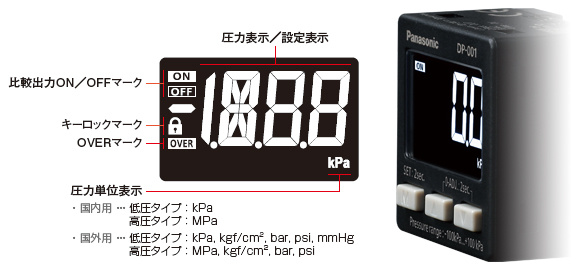

高品位LCD表示
シンプルで視認性の高い表示部
広視野角を確保し、斜めから見ても見やすいディスプレイを実現。また、アルファニュメリック（12セグメント）表示や、キーロックマーク、OVERマークにより、表示部の視認性を向上させました。

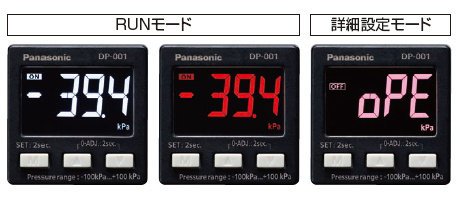

赤色／白色表示の選択が可能

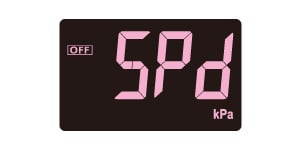

出力動作に応じて表示部色を赤色または白色に設定できます。詳細設定モード時は桃色表示（固定）になるため、圧力センサの状態を色で判断することができます。
| 表示色 設定内容 | RUNモード | 詳細設定モード | |
|---|---|---|---|
| 比較出力ON時 | 比較出力OFF時 | ||
| ON時赤色、OFF時白色 | 赤色 | 白色 | 桃色 |
| ON時白色、OFF時赤色 | 白色 | 赤色 | |
| 常時赤色 | 赤色 | ||
| 常時白色 | 白色 | ||
コンパクト＆軽量設計

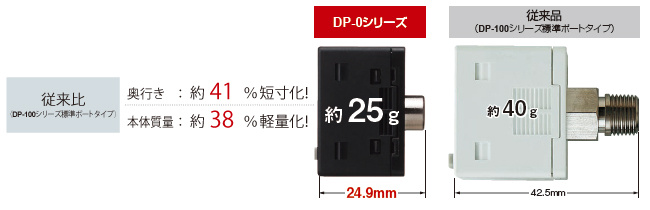

超短寸の奥行きと軽量化を実現

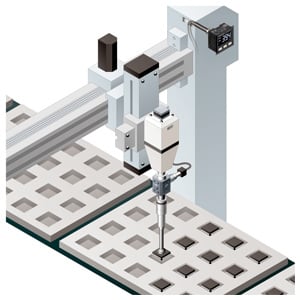

奥行き24.9mmの超短寸ボディを実現。奥行きの狭いスペースにも組み込みが可能です。また、本体質量は約25gと超軽量化。ロボットアームの可動部などへの負担を軽減します。

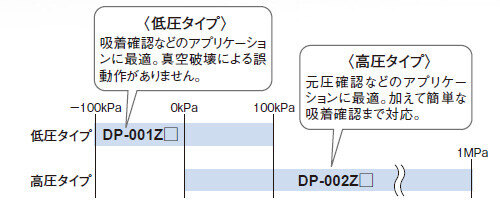

低圧・高圧の2タイプ
用途別に2タイプをラインアップ
正圧・負圧に対応する低圧タイプと、1MPaまでの正圧に対応する高圧タイプを用意しています。
3つの出力モード
幅広いアプリケーションに対応する3つの出力モードを装備
(1)EASYモード
比較出力のON/OFFの制御を行なうモードです。

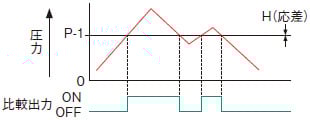

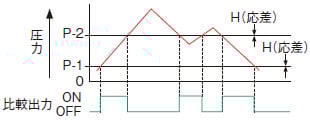

(2)ヒステリシスモード
比較出力の応差（ヒステリシス）を任意に設定してON/OFFの制御を行なうモードです。
(3)ウィンドウコンパレータモード
設定範囲内の圧力で比較出力をONまたはOFFするモードです。
施工性を追求
パネル取付具
密着取り付けが可能
パネル厚1～3mmに取り付け可能な専用取付具を用意しています。
専用金具
密着取り付けをサポート
センサ取付金具の使用時も省スペース化が図れます。
接続ケーブル
ケーブルはワンタッチ接続
付属のコネクタ付ケーブル2mは、ワンタッチで容易に接続できます。
※オプション（別売）で、1m/3m/5mタイプも用意。

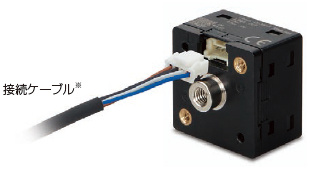

コネクタ付ケーブルを付属しないタイプを用意 [DP-00□-J]
市販コネクタでの配線が可能です。必要な分だけのケーブルを使用しますので、ゴミとなる無駄なケーブルの削減に貢献します。
![コネクタ付ケーブルを付属しないタイプを用意 [DP-00□-J]](https://jp.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/dp-0/images/pic18.jpg)
※市販コネクタの推奨品については、オプションページをご参照ください。
------------------------------ Tab2 showing ------------------------------
------------------------------ Tab3 showing ------------------------------
種類・価格

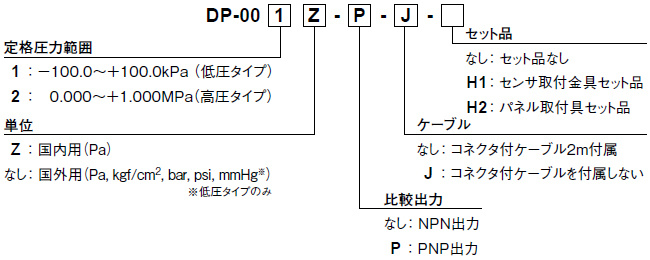

型式名について
国内用
| 種類 | 形状 | 定格圧力範囲 | 型式名 | 圧力 ポート | 比較出力 | 標準価格 <税別> |
|---|---|---|---|---|---|---|
| 低圧 タイプ |  ※CN-14A-C2 (コネクタ付ケーブル2m) 付属 | -100.0～+100.0kPa | DP-001Z | M5 めねじ | NPNトランジスタ オープンコレクタ | 各8,600円 |
| DP-001Z-P | PNPトランジスタ オープンコレクタ | |||||
| 高圧 タイプ | 0.000～+1.000MPa | DP-002Z | NPNトランジスタ オープンコレクタ | |||
| DP-002Z-P | PNPトランジスタ オープンコレクタ |

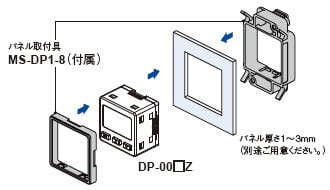

センサ取付金具セット品／パネル取付具セット品
国内用(NPN出力)では「センサ取付金具MS-DP1-1」または「パネル取付具MS-DP1-8」を付属したセット品を用意しています。
| 種類 | 定格圧力範囲 | 型式名 | 圧力 ポート | 比較出力 | 標準価格 <税別> | |
|---|---|---|---|---|---|---|
| 低圧 タイプ | センサ取付金具セット品(注1) | -100.0～+100.0kPa | DP-001Z-H1 | M5 めねじ | NPNトランジスタ オープンコレクタ | 8,800円 |
| パネル取付具セット品(注2) | DP-001Z-H2 | 9,000円 | ||||
| 高圧 タイプ | センサ取付金具セット品(注1) | 0.000～＋1.000MPa | DP-002Z-H1 | 8,800円 | ||
| パネル取付具セット品(注2) | DP-002Z-H2 | 9,000円 | ||||
(注1) :MS-DP1-1(センサ取付金具)およびCN-14A-C2(コネクタ付ケーブル2m)を付属しています。
(注2) :MS-DP1-8(パネル取付具)およびCN-14A-C2(コネクタ付ケーブル2m)を付属しています。
国外用
計量法に基づき、日本国内での使用は避けてください。
| 種類 | 形状 | 定格圧力範囲 | 型式名 | 圧力 ポート | 比較出力 | 標準価格 <税別> |
|---|---|---|---|---|---|---|
| 低圧 タイプ | ※CN-14A-C2 (コネクタ付ケーブル2m) 付属 | -100.0～+100.0kPa | DP-001 | M5 めねじ | NPNトランジスタ オープンコレクタ | 各8,600円 |
| DP-001-P | PNPトランジスタ オープンコレクタ | |||||
| 高圧 タイプ | 0.000～+1.000MPa | DP-002 | NPNトランジスタ オープンコレクタ | |||
| DP-002-P | PNPトランジスタ オープンコレクタ |
コネクタ付ケーブルを付属しないタイプ
コネクタ付ケーブルを付属しないタイプを用意しています。型式名末尾に“-J”を付けてご注文ください。
(センサ取付金具セット品DP-00□Z-H1およびパネル取付具セット品DP-00□Z-H2を除く)
| 種類 | 型式名 | 標準価格 <税別> | |
|---|---|---|---|
| 国内用 | 低圧タイプ | DP-001Z-J | 各8,100円 |
| DP-001Z-P-J | |||
| 高圧タイプ | DP-002Z-J | ||
| DP-002Z-P-J | |||
| 国外用 | 低圧タイプ | DP-001-J | |
| DP-001-P-J | |||
| 高圧タイプ | DP-002-J | ||
| DP-002-P-J | |||
付属品を別途お求めになる場合の標準価格<税別>
•CN-14A-C2（コネクタ付ケーブル2m）：680円
------------------------------ Tab4 showing ------------------------------
オプション
| 品名 | 型式名 | 内容 | 標準価格 <税別> | |
|---|---|---|---|---|
| コネクタ付 ケーブル | CN-14A-C1 | 長さ1m | 0.2mm2 4芯片側コネクタ付 キャブタイヤケーブル ケーブル外径：ø3.7mm | 520円 |
| CN-14A-C2(注1) | 長さ2m | 680円 | ||
| CN-14A-C3 | 長さ3m | 840円 | ||
| CN-14A-C5 | 長さ5m | 940円 | ||
| コネクタ付 ケーブル (耐屈曲タイプ) | CN-14A-R-C1 | 長さ1m | 0.2mm2 4芯片側コネクタ付 耐屈曲性キャブタイヤケーブル ケーブル外径：ø3.7mm | 890円 |
| CN-14A-R-C2 | 長さ2m | 1,280円 | ||
| CN-14A-R-C3 | 長さ3m | 1,700円 | ||
| CN-14A-R-C5 | 長さ5m | 2,100円 | ||
| コネクタ | CN-14A | ハウジング10個、コンタクト40個セット | 1,300円 | |
| センサ取付金具 | MS-DP1-1 | 床面または天井面方向にセンサを取り付け可能。 複数台の密着取り付けも可能。 | 340円 | |
| MS-DP1-5 | 背面方向にセンサを取り付け可能。 複数台の密着取り付けも可能。 | 560円 | ||
| パネル取付具 | MS-DP1-8 | 厚み1～3mmのパネルに取り付けが可能。 複数台の密着取り付けも可能。 | 560円 | |
| 前面保護カバー | MS-DP1-3 | センサの調整面を保護します。 (パネル取付具使用時、装着可能) | 320円 | |
| 変換ブッシュ | MS-DP1-7 | 圧力ポートをRc1/8めねじに変換。 | 340円 | |
(注1)：センサ(DP-00□-Jを除く)に付属しています。
コネクタ付ケーブル
CN-14A-C□
CN-14A-R-C□
センサ取付金具
パネル取付金具、前面保護カバー
接続コネクタ推奨品のご案内
日本圧着端子製造（株）製
コンタクト：SPHD-001T-P0.5
ハウジング：PAP-04V-S
ご注意： 推奨品の詳細については、メーカまでお問い合わせください。
圧着工具推奨品のご案内
日本圧着端子製造（株）製
型式名：YC-610R
ご注意： 推奨品の詳細については、メーカまでお問い合わせください。
外部機器接続用コネクタ（e-CON）推奨品のご案内
3Mジャパン(株)製
適合コネクタ：37104-3122-000 FL
詳細につきましては、「3M™ ミニ・クランプコネクタのご案内」をご参照ください。
------------------------------ Tab5 showing ------------------------------
------------------------------ Tab6 showing ------------------------------
寸法図
単位mm

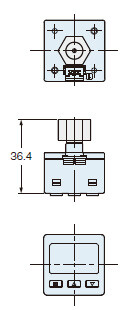

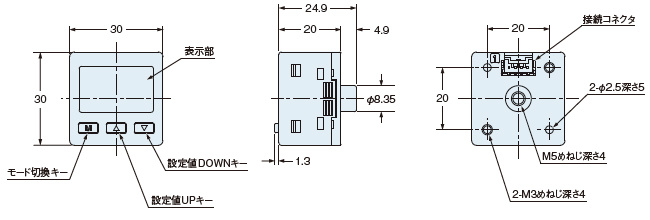

DP-00□
センサ

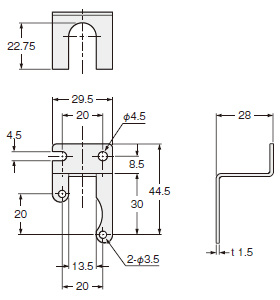

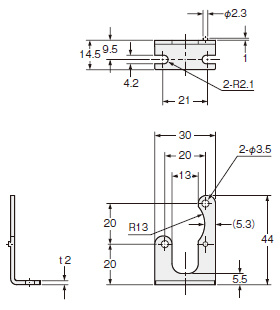

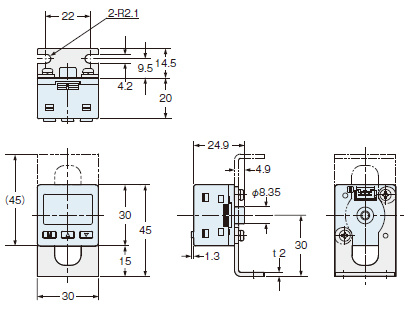

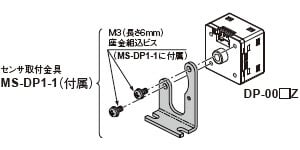

MS-DP1-1
センサ取付金具（別売）
材質：SPCC（三価ユニクロメッキ）
M3（長さ6mm）座金組込ビス2本付属

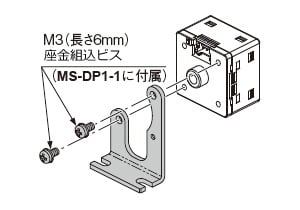

装着図

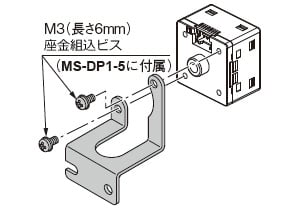

MS-DP1-5
センサ取付金具（別売）
材質：SUS304
M3（長さ6mm）座金組込ビス2本付属
装着図
MS-DP1-7
変換ブッシュ（別売）
材質 : 黄銅（ニッケルメッキ）
質量 : 約10g
装着図

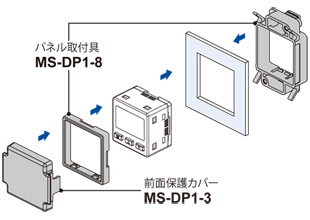

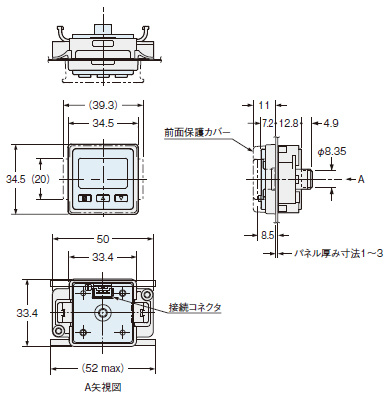

MS-DP1-8
MS-DP1-3
パネル取付具（別売）、前面保護カバー（別売）
装着図
材質：ポリアセタール（パネル取付具）、ポリカーボネート（前面保護カバー）

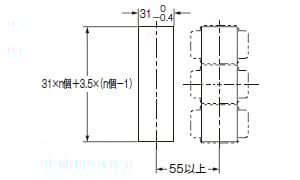

パネルカット寸法
1個取り付けの場合

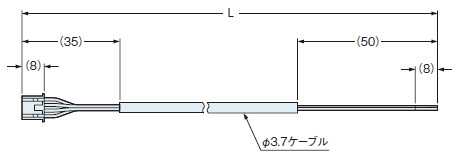

CN-14A(-R)-C□
コネクタ付ケーブル［別売、CN-14A-C2はセンサ(DP-00□-Jを除く)に付属］
•長さL
| 型式名 | 長さL |
|---|---|
| CN-14A(-R)-C1 | 1,000 |
| CN-14A(-R)-C2 | 2,000 |
| CN-14A(-R)-C3 | 3,000 |
| CN-14A(-R)-C5 | 5,000 |
------------------------------ Tab7 showing ------------------------------
回路・接続

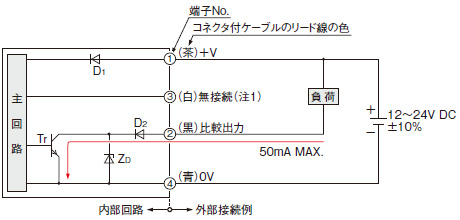

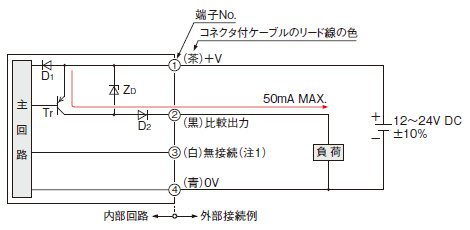

NPN出力タイプ
入・出力回路図
(注1)：開放または0Vへ接続してください。
端子配列図
| 端子No. | 名称 |
|---|---|
| (1) | +V |
| (2) | 比較出力 |
| (3) | 無接続(注1) |
| (4) | 0V |
(注1)：開放または0Vへ接続してください。
PNP出力タイプ
入・出力回路図
(注1)：開放または0Vへ接続してください。
端子配列図
| 端子No. | 名称 |
|---|---|
| (1) | +V |
| (2) | 比較出力 |
| (3) | 無接続(注1) |
| (4) | 0V |
(注1)：開放または0Vへ接続してください。
------------------------------ Tab8 showing ------------------------------

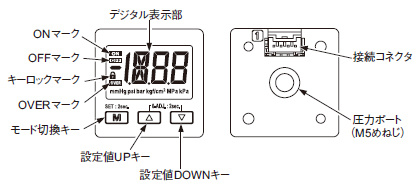

各部の名称
配管
- 圧力ポートに市販の継手を接続して使用してください。
その際の締め付けトルクは1.0N･m以下としてください。
取り付け
- センサ取付金具MS-DP1-1を別途用意していますので、ご利用ください。尚、本製品をセンサ取付金具などで取り付ける場合の締め付けトルクは、0.5N･m以下としてください。
- パネル取付具MS-DP1-8(別売)および前面保護カバーMS-DP1-3(別売)も用意しています。
- パネル取付具の取付方法については、MS-DP1-8に付属の取扱説明書をご参照ください。
配線
- 配線作業は、必ず電源を切った状態で行なってください。
- 電源入力は、定格を超えないよう電源変動をご確認ください。
- 電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド(F.G.)端子を接地してください。
- センサ取り付け部周辺にノイズ発生源となる機器(スイッチングレギュレータ、インバータモータなど)をご使用の場合は、機器のフレームグランド(F.G.)端子を必ず接地してください。
- ケーブル延長は、導体断面積が0.3mm2以上のケーブルを使用し、全長10mまで可能です。
- 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
- ケーブルの引き出し部に無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。
接続
工場出荷状態
| 種類 | 低圧タイプ | 高圧タイプ |
|---|---|---|
| 動作設定 | EASYモード | |
| NO/NC設定 | NC | NO |
| しきい値 | -50.0 | 0.500 |
| 圧力単位 | kPa | MPa |
| 表示色 | ON時赤色、OFF時白色 | |
| 応答時間 | 2.5ms | |
エラー表示
| エラー表示 | 内容 | 処理 |
|---|---|---|
 | 負荷が短絡して過電流が流れています。 | 電源を切ってから負荷を確認してください。 |
 | ゼロ点調整時に圧力がかかっています。 | 圧力ポートへの印加圧力を大気圧に戻して、もう一度ゼロ点調整を行なってください。 |
 | 印加圧力が表示圧力範囲の上限を超えています。 | 印加圧力を定格圧力範囲に戻してください。 |
 | 印加圧力が表示圧力範囲の下限(逆圧)を超えています。 |
上記以外の表示については、弊社までお問い合わせください。
その他
- 本製品は、工業環境に使用する目的で開発/製造された製品です。
- 定格圧力範囲内でご使用ください。
- 耐圧力を超える圧力を印加しないでください。ダイヤフラムが破損して正常な動作が得られなくなります。
- 電源投入時の過渡的状態（0.5s）を避けてご使用ください。
- 強い電磁界内では、性能が満足できない場合があります。
- 屋外で使用しないでください。
- 本製品は、落下等の強い衝撃を与えると破損するおそれがありますので、ご注意ください。
- 蒸気、ホコリなどの多い所での使用は避けてください。
- シンナーなどの有機溶剤がかからないようにご注意ください。
- 油、油脂がかからないようにご注意ください。
- 強い酸、アルカリがかからないようにご注意ください。
- 圧力ポートに針金などを入れないでください。ダイヤフラムが破損して正常な動作が得られなくなります。
