AFPRP2Y04R｜FP7 PHLS(リモートI/O)ユニット

ダウンロード

受注終了

終了時期

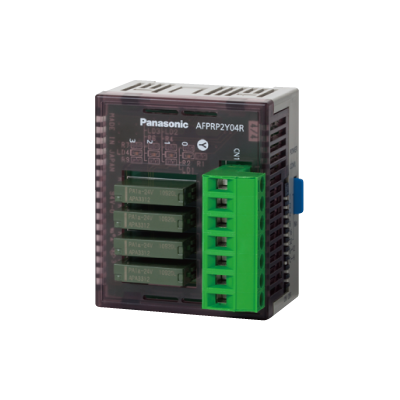

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AFPRP2Y04R

    型番

    AFPRP2Y04R

    商品

    FP7PHLS(リモートI/O)ユニット

    詳細

    PHLSスレーブユニット

    商品名

    		 FP7 PHLS(リモートI/O)ユニット
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AFPRP2Y04R
    型番AFPRP2Y04R

    EN/IEC規格

    項目内容
    商品CE表示×

    通信仕様(共通)

    項目内容
    通信方式二線式半二重
    絶縁方式パルストランス絶縁
    通信速度6Mbps/12Mbps
    同期方式ビット同期
    誤り検出CRC-12
    通信距離総延長 200m(6Mbps)/100m(12Mbps)
    (注)：推奨ケーブル使用時の性能です。推奨ケーブルを使用しない場合、最大伝送距離および最大スレーブ数の性能を満たさない場合があります。
    接続方式マルチドロップ方式
    インピーダンス100Ω
    終端抵抗製品上に実装
    外部インターフェイスコネクタ式端子台

    入力部仕様

    項目内容
    絶縁方式非絶縁
    定格入力電圧24V DC
    定格入力電流約4.3mA
    入力インピーダンス約5.6kΩ
    最小ON 電圧/最小ON 電流17V/2mA
    最大OFF 電圧/最大OFF 電流5V/0.5mA
    応答時間:OFF→ON1ms以下
    応答時間:ON→OFF1ms以下

    出力部仕様(リレー)

    項目内容
    絶縁方式リレー絶縁
    定格制御容量1A 250V AC(2A/コモン)
    1A 30V DC(2A/コモン)
    最小負荷0.1mA 100mV(抵抗負荷)
    応答時間:OFF→ON10ms以下
    応答時間:ON→OFF5ms以下
    寿命:機械的寿命2,000万回以上
    寿命:電気的寿命10万回以上(開閉頻度：20回/分)
    サージキラーなし
    短絡保護なし

    一般共通仕様

    項目内容
    使用周囲温度0～+55℃、保存時：−40～+70℃
    使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
    耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
    耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
    耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
    使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

    一般個別仕様

    項目内容
    定格電圧範囲20.4～28.8V DC
    消費電流85mA以下
    本体質量約75g
