AFP7Y16R｜FP7 入・出力ユニット

ダウンロード

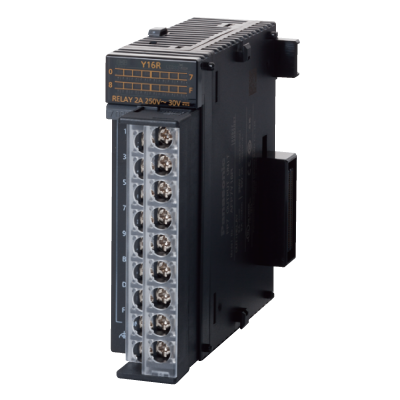

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7Y16R

型番

AFP7Y16R

商品

FP7入・出力ユニット

詳細

出力ユニット

商品名

 FP7 入・出力ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7Y16R
型番AFP7Y16R

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格EN61010-2-201
EMC指令適用規格EN61131-2

出力仕様

項目内容
絶縁方式 リレー絶縁
定格制御容量2A 250V AC、2A 30V DC
最小負荷1mA 100mV DC(抵抗負荷)
出力形式-
定格負荷電圧-
負荷電圧許容範囲-
最大負荷電流:0.3A仕様 (Y0-7)-
最大負荷電流:0.1A仕様 (上記以外)-
コモン制限5A
最大突入電流-
OFF時漏洩電流-
ON時最大電圧降下-
応答時間:OFF→ON約10ms
応答時間:ON→OFF約8ms
寿命:機械的寿命2,000万回以上
寿命:電気的寿命10万回以上
外部供給電源:電圧-
外部供給電源:電流(24V時)-
サージキラースナバ回路(漏れ電流：0.2mA以下)
リレーソケット-
短絡保護-
コモン方式16点/1コモン
動作表示16点LED表示(ON時点灯)
外部接続方式端子台接続(端子ネジM3)

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時：−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流180mA以下
本体質量約180g
付属品-
