AFP7XY64D2P｜FP7 入・出力ユニット

ダウンロード

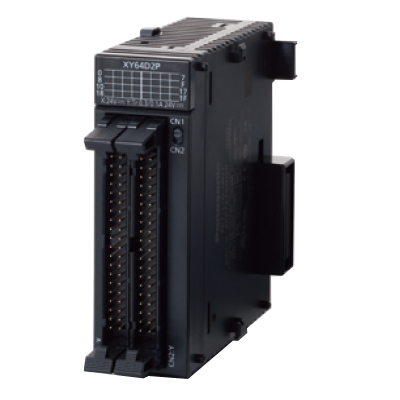

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7XY64D2P

型番

AFP7XY64D2P

商品

FP7入・出力ユニット

詳細

入・出力ユニット

商品名

 FP7 入・出力ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7XY64D2P
型番AFP7XY64D2P

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

入力仕様

項目内容
絶縁方式フォトカプラ絶縁
定格入力電圧24V DC
定格入力電流3.4mA
インピーダンス7.5kΩ
最小ON電圧/最小ON電流19.2V/2.5mA
最大OFF電圧/最大OFF電流5V/1.5mA
応答時間:OFF→ON0.2ms以下
(注)：入力時定数切替機能により変更可能
応答時間:ON→OFF0.2ms以下
(注)：入力時定数切替機能により変更可能
コモン方式32点/1コモン
動作表示32点LED表示(ON時点灯、SW切替)
外部接続方式コネクタ接続(MIL規格準拠40P 1個使用)

出力仕様

項目内容
絶縁方式 フォトカプラ絶縁
出力形式オープンコレクタ
定格負荷電圧5～24V DC
負荷電圧許容範囲4.75～26.4V DC
最大負荷電流:0.3A仕様 (Y0-7)0.3A(20.4～26.4V DC)、30mA(4.75V DC)
最大負荷電流:0.1A仕様 (上記以外)0.1A(20.4～26.4V DC)、15mA(4.75V DC)
コモン制限3.2A/1コモン
最大突入電流0.6A
OFF時漏洩電流1μA以下
ON時最大電圧降下0.5V以下
応答時間:OFF→ON0.1ms以下(負荷電流2mA以上)
応答時間:ON→OFF0.5ms以下(負荷電流2mA以上)
外部供給電源:電圧4.75～26.4V DC
外部供給電源:電流(24V時)90mA
サージキラーツェナーダイオード
短絡保護-
コモン方式32点/1コモン
動作表示32点LED表示(ON時点灯、SW切替)
外部接続方式コネクタ接続(MIL規格準拠40P 1個使用)

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時：−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流55mA以下
本体質量約115g
付属品バラ線コネクタセット：1セット(AWG22,24)
