AFP7FCRTC2｜FP7 拡張カセット(機能カセット)

ダウンロード

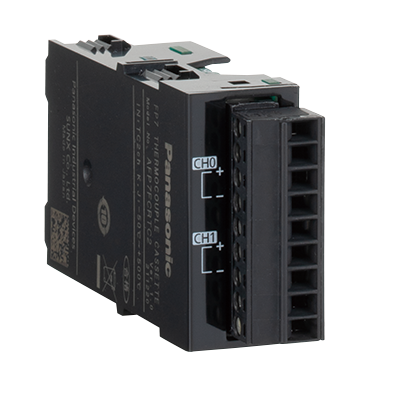

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7FCRTC2

型番

AFP7FCRTC2

商品

FP7 拡張カセット(機能カセット)

商品名

 FP7 拡張カセット(機能カセット)

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7FCRTC2
型番AFP7FCRTC2

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

仕様

項目内容
入力点数2ch(ch間絶縁)
入力レンジ:K熱電対−50.0～500.0℃
入力レンジ:J熱電対−50.0～500.0℃
デジタル変換値:通常時K−500～K5000
デジタル変換値:レンジオーバー時K−501、K5001またはK8000
デジタル変換値:断線時K8000
デジタル変換値:データ準備中K8001
分解能0.2℃(ソフトウェア平均処理で表示は0.1℃)
サンプリング周期100ms/2ch
総合精度±0.5%F.S.以下+冷接点誤差:1.5℃(0～55℃)
入力インピーダンス344kΩ
絶縁方式熱電対入力端子～内部デジタル回路間:トランス絶縁、アイソレーションIC絶縁
熱電対入力端子間:トランス絶縁、アイソレーションIC絶縁
外部接続方式コネクタ式端子台

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時:−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時:10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流45mA以下
(注):CPUの消費電流の増加分です。
本体質量約25g(端子台含む)
