AFP7CCS1M1｜FP7 拡張カセット(通信カセット)

ダウンロード

受注終了

終了時期

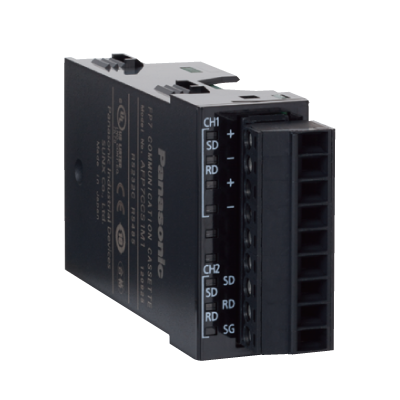

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AFP7CCS1M1

    型番

    AFP7CCS1M1

    商品

    FP7拡張カセット

    詳細

    通信カセット

    商品名

    		 FP7 拡張カセット(通信カセット)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AFP7CCS1M1
    型番AFP7CCS1M1

    EN/IEC規格

    項目内容
    商品CE表示○
    注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
    低電圧指令適用規格対象外
    EMC指令適用規格EN61131-2

    外国規格

    項目内容
    UL登録品 (Listed)ファイルNo.：E96300
    規格No.：UL 61010-2-201
    CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
    規格No.：CAN/CSA-C22.2 No.61010-2-201

    仕様

    項目内容
    インターフェイスRS-232C 1ch + RS-485 1ch
    伝送距離RS-232C最大15m(注1)、RS-485最大1,200m(注2)
    (注1)：38.4kbit/s以上の速度で通信する場合は、ケーブル長を3m以内としてください。RS-232Cの配線は耐ノイズ性向上のため必ずシールド線を使用してください｡
    (注2)：C-NETアダプタ混在時、最大接続台数は32台、伝送速度は19.2kbit/s以下に制限されます｡
    伝送速度300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bit/s
    通信方式半二重方式
    同期方式調歩同期方式
    伝送フォーマットストップビット：1bit/2bit
    パリティ：無し/有り(奇数/偶数)
    データ長：7bit/8bit
    始端コード：STX有り/STX無し
    終端コード：CR/CR+LF/無し/ETX
    データ送出順序キャラクタ単位にビット0より送出
    接続台数【伝送距離：RS-232C】
    -
    【伝送距離：RS-485】
    汎用通信時 最大99台
    コンピュータリンク時 最大99台
    PLC間リンク時 最大16台
    MODBUS-RTU時 最大99台
    (注)：C-NETアダプタ混在時、最大接続台数は32台、伝送速度は19.2kbit/s以下に制限されます｡
    (注)：パソコン側のRS-485変換器としては、(株)ラインアイ社製SI-35を推奨いたします。SI-35使用時にはFP7がコマンドを受け取ってから、レスポンスを返送するまでの時間をプログラムにて調整していただく必要がある場合もあります。

    一般共通仕様

    項目内容
    使用周囲温度0～+55℃、保存時：−40～+70℃
    使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
    耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
    耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
    耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
    使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

    一般個別仕様

    項目内容
    定格電圧範囲-
    消費電流35mA以下
    (注)：CPUの消費電流の増加分です。
    本体質量約25g(端子台含む)
