レーザ式エッジ検出センサ LD(終了品)

仕様

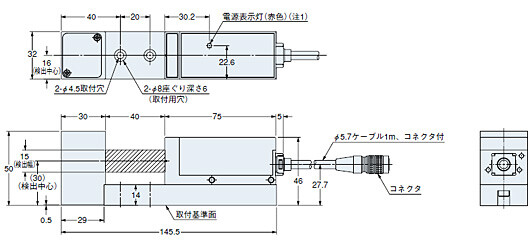

センサヘッド

(注1)：指定のない測定条件は、使用周囲温度=+20℃です。

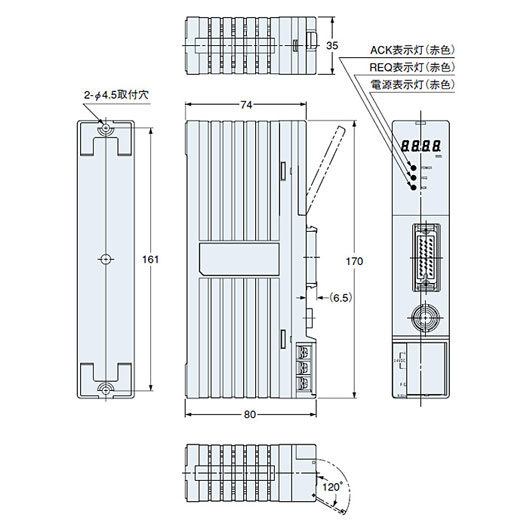

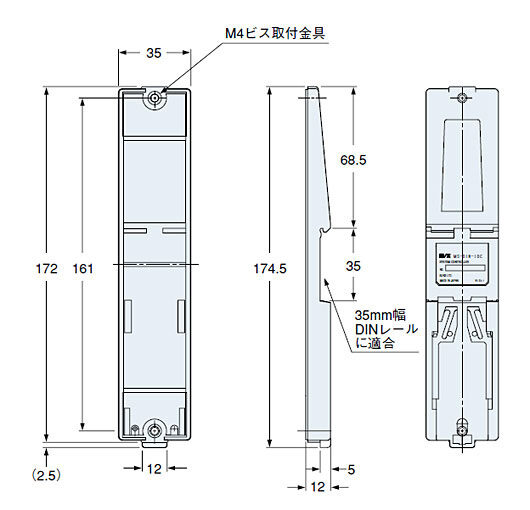

コントローラ

(注1)：指定のない測定条件は、使用周囲温度=+20℃です。

使用上のご注意

レーザ光の安全基準

• レーザ光はエネルギ密度が高く、目や皮膚など人体に有害な場合があるため、JISやIECでは、安全性がクラス分けされ管理方法などが規定されています。LDシリーズは、クラス1のレーザ製品に該当します。

JIS C 6802（IEC 60825-1）によるクラス分け

(注1):LD-601は、FDA規則ではクラスⅡとなります。

レーザ光の安全方策について

• レーザ製品を安全に使用するために、JIS C 6802（IEC 60825-1） において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

CE適合のための使用条件

• 本製品は、EMC指令に対応したCE適合製品です。本製品に適用しているイミュニティに関する整合規格は、EN 61000-6-2ですが、この規格への適合として下記条件が必須となります。

条件

• コントローラに接続する電源線は、10m未満としてください。
• コントローラに接続する信号線は、30m未満としてください。

取り付け

• センサヘッドの取り付けは、付属のM4（長さ12mm）六角穴付ボルトを2個使用し、締め付けトルクは1.2N・m以下としてください。

• コントローラの取り付けは、M4ナベビスを2個使用し、締め付けトルクは1.2N・m以下としてください。

配線

• 配線作業は、必ず電源を切った状態で行なってください。
• 電源入力は、定格を超えないよう電源変動をご確認ください。
• 電源には、必ず絶縁トランスをご使用ください。オートトランス（単巻トランス）をご使用になると、本体や電源を破損することがあります。
• センサヘッドは耐ノイズ性を向上させるため、C（コンデンサ）アースとなっています。センサヘッドの近くに高周波ノイズを発生する機器があり、センサ取付部が導電体（金属など）の場合は、センサヘッドとセンサ取付部を絶縁してください。
• センサヘッドおよびコントローラの取り付け部周辺にノイズ発生源となる機器（スイッチングレギュレータ、インバータモータなど）をご使用の場合は、機器のフレームグランド（F.G.）端子を必ず接地してください。
• 使用電源にサージが発生する場合は、電源にサージアブソーバを接続してサージを吸収してください。
• 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
• ノイズを避けるため、配線はできる限り短くしてください。

その他

• 本製品は、計測器ではありません。弊社での校正サービスは行なっていませんので、ご了承ください。
• センサヘッドの投・受光面に、水、油や指紋など光を屈折させるもの、あるいはホコリやゴミなど光を遮断するものを付着させないでください。付着した場合は、ホコリの出ない柔らかい布、またはレンズ用ペーパで拭いてください。
• 蒸気、ホコリなどの多い所での使用は避けてください。
• シンナーなどの有機溶剤や、水、油、油脂が直接かからないようにご注意ください。
• 種類にもよりますが、ラピッドスタート式や高周波点灯式の蛍光灯の光は、検出に影響を及ぼすことがありますので、直接入光しないようにご注意ください。
• 電源投入時の過渡的状態を避けてご使用ください。
