LDレーザーマーカー LP-D20(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2009年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

受注終了情報

pic01-1

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

※上記以外の品番につきましては、レーザーマーカー担当営業所新しいウィンドウで開くまでお問い合わせ下さい。

仕様

品名LDレーザーマーカー
型式名LP-D20
ワーク間距離(注1)50mm
印字方式ガルバノスキャニング方式
印字レーザー半導体レーザークラス4(レーザー発振部出力：最大1.6W、発光ピーク波長：0.8μm
印字範囲ø40mm
文字設定高さ・幅：0.3～28mm、印字間隔・位置設定：0.01mm間隔で設定可能
スキャンスピード最大1,600mm/s
印字モード直線状、扇状、傾斜直線状、ミラー
印字状態静止
文字種類英大文字、英小文字、数字、ひらがな、カタカナ、漢字(JIS第一水準)、記号
冷却方式ヘッド：自然空冷(装置内高温時のみ強制空冷)、電源：強制空冷
電源電圧90～125V AC 50/60Hz
消費電力120VA以下
入力トリガ、インターロック、ファイル確定、カウンタリセット、ランクNo.、ファイルNo.、ランク確定
出力電源(12V)、ワーニング、アラーム、印字動作、印字レディ、印字終了、
リモート、ファイル確定、カウンタ終了出力、エラーNo.
パソコン間通信RS-232C規格に準拠
取付方向縦置き、横置き(3方向)
機能●印字時間測定　●印字イメージ表示　●ワークイメージ表示
●イメージ画面拡大　●カウンタ印字　●現在日付印字
●期限日付印字　●原点オフセット　●行単位パワー/スピード
●ダブルトリガ検出　●レーザー異常検出　●ロット印字
●ランク印字　●CAD印字　●エラー履歴表示
●印字位置表示(LEDポインタ、ガイドLED)
使用周囲温度0～+40℃、保存時：-10～+50℃(但し、結露および氷結しないこと)
使用周囲湿度35～85%RH、保存時：35～85%RH
質量ヘッド：約6.7kg、電源：約2.5kg

(注1)： ワーク間距離は、製品により多少異なることがあります。

寸法図

単位mm

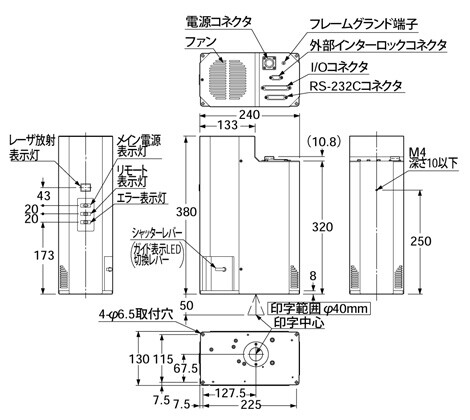

ヘッド

LDレーザーマーカー LP-D20

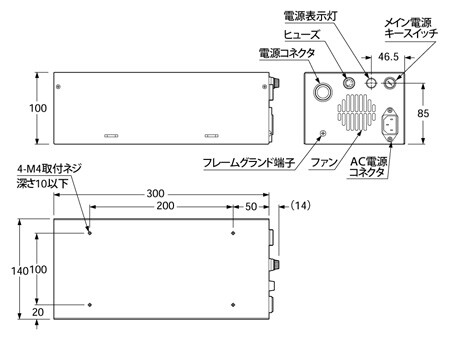

電源

LDレーザーマーカー LP-D20
