プログラマブル表示器 GT704

基本情報

その差、歴然。高画質モノクロ4.6型

お問い合わせ

特長

●当ページの液晶画面は、ハメコミ合成です。 ●GTシリーズは、前面保護シートが別売になっています。

小型表示器で最高レベルの高画質
お客様の装置を美しく

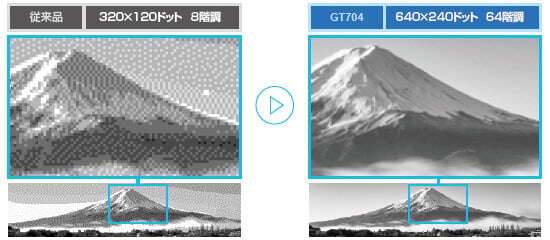

解像度が従来比4倍。小型サイズで高画質を実現。

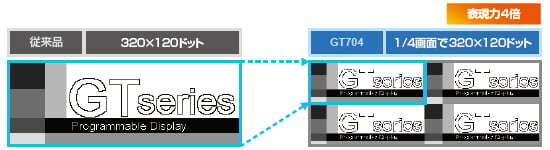

表現力4倍で使いやすい
表示階層を削減しユーザビリティ向上

従来画面を分けて表示するしかなかった項目も1画面で表現できます。

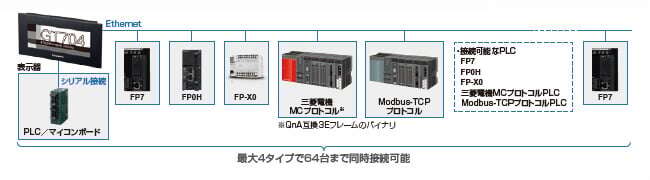

Ethernet経由で最大64台のPLC(自社・他社)と接続可能。

当社PLCに加え、三菱電機株式会社MCプロトコル、Modbus-TCPプロトコルに対応。
COM.ポート（シリアル接続）と合わせ、最大4つのプロトコルで64台のPLCと接続が可能です。

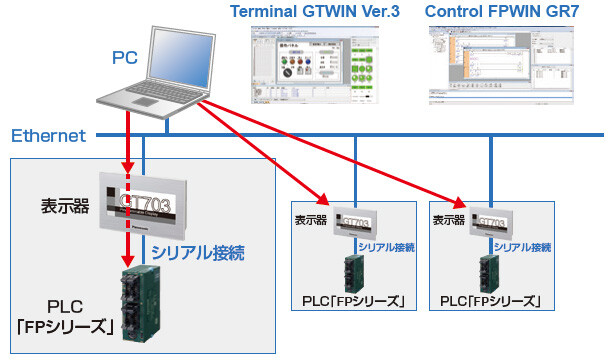

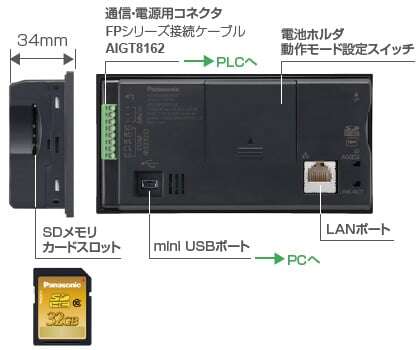

Ethernet経由で画面編集が可能。ツールポート対応。

Ethernet経由で複数の表示器・PLCを編集可能
Ethernetポート搭載で、GTWIN Ver.3での画面データ転送やファームウェアの更新に加え、表示器をスルーしてFPWIN Pro7/GR7で当社PLC「FPシリーズ」のプログラム編集を行なえます。

項目	電池なし	電池あり
デバイス保持(注1)	○	○
カレンダタイマ動作	-	○

(注1) :表示可能なPLCデバイスは24ワードまで。

パナソニックインダストリーだからできた
SDソリューション。

SDで繋がる、SDで拡がる
小型タッチパネルの世界もクオリティの向上が著しく、きれいな表示や読みやすい文字などは、いまや当たり前の時代となりました。
次に求められるのは、パソコンやその他の機器とコラボレーションして、"いかに使いやすくできるか"、また"どんな便利なことができるか"、だと私たちは考えます。
そこで、パナソニックインダストリーのタッチパネル。
SDメモリカードを使ってデータをやりとりする、データを溜めて新しい用途を拓く…
タッチパネルの新時代に相応しいGTシリーズを提案します。

パソコンレスでPLCプログラム転送

SD/SDHCメモリカードで、GT画面プログラムだけでなく、PLCラダープログラムも変更できるようになりました。
SD/SDHCメモリカードを使うだけで、“誰でもカンタンに”プログラムの修正が行えます。

※FP7/FP0Hを除く当社FPシリーズ

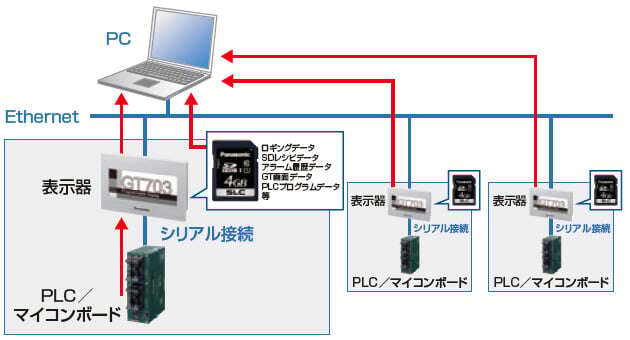

SDメモリカードデータ読み出し機能

SDメモリカードスロット搭載のGT本体に挿入されているSDメモリカードに保存されたロギングデータ等をUSB接続にてパソコンに読み出すことができるようになりました。

USBポートから読み出す場合、GT_SD_Readerソフトウェアがインストールされている必要があります。当ソフトウェアはTerminal GTWINと同時にインストールされます。
GT703／GT704の場合、EthernetポートからパソコンのFTPクライアントソフトにて読み出すことも可能です。この場合、あらかじめGT本体にFTPサーバ機能の設定が必要になります。

SDロギング機能で“簡単見える化”提案

エコパワーメータの電力値などを自動で収集し、その場でグラフ化、素早い問題解決が可能

GT本体で、SD/SDHCメモリカードに電力値などのデータを収集し、ロギングデータをグラフ表示できます。
表示用のパソコンや、データ収集用のデータロガーなしに“見える化”を実現します。
グラフ表示は、バーグラフ最大8本まで、折れ線グラフとの混在も可能です。
ロギングデータ保存用トリガ条件は、3種類から選べます。
(1)時刻指定 (2)一定周期(1秒～24時間) (3)条件指定
SD/SDHCメモリカードなので、大容量データを保存したり、持ち歩くこともできます。

SDレシピ機能

マルチファンクションスイッチ

複数の値をセットして画面を変更するなどの、複数動作ができるようになりました。

FPモニタ機能を搭載 [FP0H/FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7は対象外
5つの便利な機能でGTと当社PLC FPシリーズとの親和性がさらに向上

デバイスモニタ(FPシリーズが保有するデバイスの値表示と変更が可能。3種類のモードを用意しました。)
1. Easy Monitor：手軽にモニタしたい時に使用します。1種類のデバイスを指定すると連続して表示され、変更することもできます。
2. Entry Monitor：複数種のデバイスを一度に見たい時に使用します。表示したいデバイスを1つずつ登録でき、変更することもできます。
3. Forced On/Off：強制的に出力をON/OFFしたい時に使用します。出力を制御したいデバイスを1つずつ設定することができます。
システムレジスタモニタ(システムレジスタの値表示と変更ができます)(FP0Hを除く)
システムレジスタNo.を指定して、値を表示することができ、変更することもできます。
共有メモリモニタ(共有メモリの値を表示できます)
スロットNo.・バンクNo.・アドレスを指定して、値を表示することができます。値の変更はできません。
エラーモニタ(FPシリーズで発生しているエラーを表示できます)
自己診断の結果、エラーコード、エラーフラグを表示することができ、エラーのクリアもできます。
パスワード設定(FPシリーズのプログラム読み出しや書き込み保護用のパスワードを設定できます)
FPシリーズのパスワードプロテクト機能のパスワード登録とクリアができます。

当社PLC FPシリーズとGTの複数台接続が可能(RS-485タイプ)

GTリンク機能
通信プログラムなしに、当社PLC1台で最大32台のGTが接続できます。搬送ラインなど離れた場所でも同じ画面操作が行なえ、またPLC設置台数を減らすことができ、生産工程のコスト削減が行なえます。

※1　接続台数の増加に伴い、反応速度が遅くなります。実機での確認をお願いします。
※2　1:1接続時に比べ、応答時間が相対的に長くなります。
充分な性能が得られるか、システム設計時に評価を行なってください。

PLC複数台接続機能
GT1台で最大31台のPLCと接続できます。複数ラインの進捗を1台のGTで集中監視したり、操作することができます。

※1　PLC間のデータリンクに使用することはできません。
※2　1:1接続時に比べ、応答時間が相対的に長くなります。
充分な性能が得られるか、システム設計時に評価を行なってください。

パスワード管理によるセキュリティ強化

パスワード保護・オペレーションセキュリティ機能で、本体データ資産の保護や、パスワードによる操作権限の管理が行なえます。

パスワード保護機能
パスワードにより、本体画面データのアップロードを制限し、本体のデータ資産を保護します。

オペレーションセキュリティ機能
オペレータごと(最大64)に、パスワード設定でき、最大16レベルまで部品ごとに表示・操作の制限が設定できます。登録ユーザ・パスワードの変更も本体で行なえます。

スルー機能で現場作業の効率化

GTと当社PLC FPシリーズで通信を行ないながらGTの画面データ転送とPLCのデバッグが同時に行なえます。

表示言語を簡単切り替え

型式名	内　容						ご注文品番	標準価格 <税別>
型式名	液　晶	画面サイズ	電源電圧	通信ポート	前面パネルカバー	SD メモリカードスロット	ご注文品番	標準価格 <税別>
GT704M	TFT モノクロ液晶 (バックライト:白/ピンク/赤)	4.6型	24 V DC	RS-232C	ピュアブラック	○	AIG704WMN1B2	50,400円
				RS-232C	シルバー		AIG704WMN1S2	50,400円
				RS-422 / RS-485	ピュアブラック		AIG704WMNMB2	52,700円
				RS-422 / RS-485	シルバー		AIG704WMNMS2	52,700円
GT704G	TFT モノクロ液晶 (バックライト:緑/橙/赤)	4.6型	24 V DC	RS-232C	ピュアブラック	○	AIG704WGN1B2	50,400円
				RS-232C	シルバー		AIG704WGN1S2	50,400円
				RS-422 / RS-485	ピュアブラック		AIG704WGNMB2	52,700円
				RS-422 / RS-485	シルバー		AIG704WGNMS2	52,700円

品名	画面サイズ		ご注文品番	標準価格 <税別>
Terminal GTWIN Ver.3 ^※1	日本語版	Terminal GTWIN CD-ROM	AIGSGT7JP	14,100円
Terminal GTWIN Ver.3 ^※1	英語版	Terminal GTWIN CD-ROM	AIGSGT7EN	14,100円

※1)GT703/GT704/GT707以外の従来GTシリーズでは、一部サポートされない機能が含まれます。

ケーブル

■24V DC

通信方式	接続ケーブル	PLC
RS-232C	ご注文品番 : AIGT8162(2,900円) PLC接続ケーブル(2m) ミニDIN5ピンーバラ線(3本)＋シールド線 AIGT8165(5m) 4,300円もあります。	当社FPシリーズ (FP7/FP0H/FP-XHを除く)^※1
RS-422/RS-485	ご注文品番 : AIGT8175(4,300円) PLC接続ケーブル(5m) ミニDIN8ピンーバラ線(4本)＋シールド線	三菱電機製 FXシリーズ

※1 FP7/FP0H/FP-XHシリーズとの接続には、市販のバラ線ケーブルをご使用ください。

GT12/GT704用前面保護シート

10枚入り(別売) ご注文品番：AIG12800(7,100円)

GT12/GT704用防水パッキン

防水パッキン(交換用) 10枚入り本体に1枚同梱しています。ご注文品番：AIG12810(5,900円)

GT02/GT02L/GT03-E/GT12/ GT703/GT704用取付金具

取付金具5セット(4個/セット) 本体に1セット同梱しています。ご注文品番：AIG12830(7,100円)

補修用コネクタ

通信・電源用コネクタ5個入り本体に1セット同梱しています。ご注文品番：AIGT084 (5,900円)

時計用電池

GT703／GT704用ご注文品番：AFPX-BATT (1,500円)

仕様

項目		GT704M		GT704G
項目		24V、RS-232C	24V、RS-422/RS-485	24V、RS-232C	24V、RS-422/RS-485
適合規制		CEマーキング（EMC指令、RoHS指令）（一部機種を除く）、UKCAマーキング（EMC規則、RoHS規則）（一部機種を除く）
定格電源		24 V DC
動作電圧範囲		21.6～26.4 V DC
消費電力		2.4W 以下
電源部絶縁方式		トランス絶縁
使用周囲温度		0～+50 ℃
使用周囲湿度		20～85 %RH(+25℃において)、結露なきこと
保存周囲温度		−20～＋60℃
保存周囲湿度		10～85%RH(＋25℃において)、結露なきこと
耐振動		5～8.4Hz 片振幅3.5mm 8.4 ～ 150Hz 加速度 9.8m/s² X､Y､Z各方向10回掃引(1オクターブ/min.)
耐衝撃		147m/s² X､Y､Z 各方向3回
耐重畳ノイズ		1,000V［ P-P］以上パルス幅50ns、1μs電源端子間(ノイズシミュレータによる)
耐環境性		IP67(初期状態において)^※1^※2
本体質量		約240g
表示部	表示素子	TFTモノクロLCD
	ドット数	640(W)×240(H)ドット
	表示色	2色(黒/白、64階調)
	有効表示寸法	108.8(W)×40.8(H)mm
	バックライト	3色LED(白／ピンク／赤)		3色LED(緑／橙／赤)
機能	表示可能フォント種類	固定(GTWIN)：1 /4 角(8×8)、半角(16×8)、全角(16×16)縦横各1、2、4、8、16倍表示可能 True Type(GTWIN)：10 ～ 192ドット　Windows®：10 ～ 240ドット
	表示可能文字種	日、英、簡体字中国語、繁体字中国語、韓、ドイツ、イタリア、スペイン、フランス、トルコ、ロシア、ベトナム
	表示可能図形	直線、連続直線、四角形、円、円弧、曲線、扇型、多角形、塗り込み、ビットマップ
	登録可能画面数^※3	約250
	指定可能画面No.	ベース画面：No.0～3FF、キーボード画面：No.0～7、ログイン画面：No.0～F
	部品機能	ランプ、スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ、アラームリスト、アラーム履歴
	その他機能	レシピ機能、流れ表示機能、デバイス書き込み機能、PLC複数接続機能、FPモニタ機能、表示言語切替機能、GTリンク機能、オペレーションセキュリティ機能、データロギング機能、SDレシピ機能
	時計機能	本体に時計内蔵(PLCの時計を参照しての表示も可能) ※別途バックアップ電池［AFPX-BATT(GT707：AFPABAT001)］をご購入ください。
	バックライト輝度調整	メニュー画面、GTWIN本体環境設定、PLCから設定が可能(バックライトの輝度には、多少のばらつきがあります。)
	コントラスト調整	コントラスト調整不要
	ブザー	装備
	自動通信設定	相手機器から応答がなかった場合、自動的に通信速度を変更
	スルー機能	パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能
	画面作成	専用ソフトウェアを使用対応OS ：Windows®Vista/7/8/8.1/10^※4
タッチスイッチ分解能		レイアウトフリー(最小8ドット)
タッチスイッチ操作力		0.8N 以下
タッチスイッチ寿命		100万回以上(＋25℃において)
COM.ポート	通信規格	RS-232C準拠	RS-422/RS-485準拠	RS-232C準拠	RS-422/RS-485準拠
	外部機器との通信条件	伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps データビット7bit ・ 8bit/パリティなし・奇数・偶数/ストップビット1bit
	プロトコル	当社FPシリーズ対応/汎用シリアル対応/Modbus RTUモード(マスタ/スレーブ)対応/ 他社PLC(メーカ・機種は、PLC対応表をご参照ください。)
	コネクタ	コネクタ端子台(8ピン)
Ethernetポート	インタフェース	100BASE-TX / 10BASE-T
	通信速度	100Mbps、10Mbps オートネゴシエーション^※5
	プロトコル	当社専用プロトコル当社FPシリーズ対応 / Modbus-TCP対応 / 他社PLC対応(三菱電機MCプロトコル)
	コネクタ	モジュラージャック(RJ-45)
画面デ−タ転送用インタフェース	通信規格	USB2.0
	プロトコル	当社専用プロトコル
	コネクタ	USB Mini B
ユーザーズメモリ	メモリ	F-ROM
ユーザーズメモリ	容量	16Mbyte
メモリバックアップ	メモリ	SRAM
メモリバックアップ	バックアップ電池	-

※1 : パネル取付時の前面部に関する保護構造です。但し、お客様のあらゆる環境でのご使用を保証するものではありません。

※2 : 再取り付けの場合は、防水パッキンを交換してください。

※3 : 登録可能画面数は、登録内容により変動します。

※4 Windows®7 ⁄ 8 ⁄ 8.1 ⁄ 10を除き、64bit版には対応していません。Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

※5 : オートネゴシエーション機能により、速度の切り替えは自動的に行なわれます。

UL／c-UL適合規格

UL／c-ULファイルNo.	E96300
UL規格No.	UL508

PLC対応表

会社名	シリーズ名	機種	RS-232Cタイプ	RS-422/RS-485 タイプ^※2
パナソニックインダストリー	FPシリーズ	FP7	◎	○
		FP0H	◎	○
		FP-X	◎	○
		FP-X0	◎	○
		FPΣ	◎	○
		FP-e	◎	○
		FP0	◎	○
		FP0R	◎	○
		FP2	◎	○
		FP2SH	◎	○
三菱電機^※1	FXシリーズ	FX0N	○	◎
		FX1S	○	◎
		FX1N	○	◎
		FX1NC	○	◎
		FX2N	○	◎
		FX2NC	○	◎
		FX3UC	○	◎
		FX3U	○	◎
		FX3G	○	◎
		FX3GC		◎
	IQ-Fシリーズ	FX5U	○	◎
	IQ-Fシリーズ	FX5UC	○	◎
	Qシリーズ	Q00CPU	◎
		Q01CPU	◎
		Q00JCPU	○
		Q00HCPU	○
		Q00UJCPU	◎
		Q26UDHCPU	○	○
		Q25HCPU	◎
		Q12HCPU	◎
		Q06HCPU	◎
		Q02HCPU	◎
		Q02CPU	◎
	Aシリーズ (GT7□□を除く)	A1N	○
		A2N	○
		A3N	○
		A1S	○
		A1SJ	○
		A2SH	○
		A1SH	○
		A2CCPU24	◎
	Lシリーズ	L26CPU-BT	○	○
	Lシリーズ	L02SCPU	◎	○
オムロン^※1	Cシリーズ	C200H	○
		C200HS	◎
		C500	○
		C500F	○
		C1000H	○
		C2000	○
		C2000H	○
		C1000HF	○
		C20H	◎
		C28H	◎
		C40H	◎
		C120	○
		C120F	○
		CQM1-CPU42	◎
		SRM1-C02	◎
		CPM2A	◎
		CPM1-20CDR-A	○
		CQM1H-CPU21	◎
		CPM2C	◎
		CPM2B	◎
	αシリーズ	C200HE-CPU32(-Z)	○
		C200HG-CPU33(-Z)	○
		C200HG-CPU53(-Z)	○
		C200HX-CPU34(-Z)	○
		C200HX-CPU54(-Z)	○
		C200HE-CPU42(-Z)	◎
		C200HG-CPU43(-Z)	◎
		C200HG-CPU63(-Z)	◎
		C200HX-CPU44(-Z)	◎
		C200HX-CPU64(-Z)	◎
		C200HX-CPU65-Z	◎
		C200HX-CPU85-Z	◎
	CVシリーズ	CV500	◎
		CV1000	◎
		CVM1	◎
	CS1シリーズ	CS1H-CPU67	◎
		CS1H-CPU66	◎
		CS1H-CPU65	◎
		CS1H-CPU64	◎
		CS1H-CPU63	◎
		CS1G-CPU45	◎
		CS1G-CPU44	◎
		CS1G-CPU43	◎
		CS1G-CPU42	◎
	CJシリーズ	CJ1H	◎
		CJ1M	◎
		CJ1G	◎
		CJ2H	◎
		CJ2M	◎
	CP1シリーズ	CP1H	○
		CP1L	○
		CP1E	◎^※4	○
東芝機械^※1	TC miniシリーズ		◎ RS-232Cポートを搭載した機種	◎ RS-485ポートを搭載した機種
横河電機^※1	FA-M3シリーズ	F3SP59-7S	◎
		F3SP58-6S	◎
		F3SP58-6H	◎
		F3SP53-4S	◎
		F3SP53-4H	◎
		F3SP38-6S	◎
		F3SP38-6N	◎
		F3SP35-5N	◎
		F3SP28-3S	◎
		F3SP28-3N	◎
		F3SP25-2N	◎
		F3SP21-0N	◎
キーエンス^※1	KV Nanoシリーズ		◎
	KVシリーズ	KV-10/16/24/40	◎
		KV700	◎	○
		KV1000	◎	○
		KV3000	◎	○
		KV5000	○	○
日立産機システム^※1	EH-150 EHVシリーズ	EHV-CPU128	◎	◎
		EHV-CPU64	◎	◎
		EHV-CPU32	◎	◎
		EHV-CPU16	◎	◎
	EH150シリーズ	EH-CPU104A	◎	◎
		EH-CPU208A	◎	◎
		EH-CPU316A	◎	◎
		EH-CPU516	◎	◎
		EH-CPU548	◎	◎
	MICRO-EHシリーズ	10点
		14点	◎
		20点	◎
		23点	◎	◎
		28点	◎	◎
		40点	◎
		64点	◎
	Webコントローラ	10点	◎
	Webコントローラ	23点	◎	◎
Rockwell Automation (Allen-Bradley)^※1 DFプロトコル対応機種	MicroLogixシリーズ	MicroLogix500	◎
		MicroLogix1000	◎
		MicroLogix1100	◎
	SLC-500シリーズ	SLC-5/03	◎
	SLC-500シリーズ	SLC-5/04	◎
シーメンス^※1	S7-200シリーズ	CPU222	○	◎
		CPU216	○	◎
		CPU215	○	◎
		CPU214	○	◎
		CPU212	○	◎
LS産電^※1	MASTER-Kシリーズ	80S	◎
		200S	◎
		300S	○
		1000S	○
Modbus※1	RTUプロトコル対応機種	※3	◎	◎
汎用シリアル	当社専用プロトコル	※3	◎	◎

2016年11月現在において評価が完了しているものを記載しています。

※1 当社FPシリーズ以外のPLCでは、使用できるデバイスの種類やアドレスに制限がある場合があります。
詳しくはマニュアルをご参照ください。

※2 RS-485でご使用になる場合は、相手機器との送信／受信のタイミングにより通信できない場合があります。

※3 相手機器の特定ができませんので、ご使用される機器で実機確認をお願いします。

※4 RS-232Cポートを搭載した機種。

◎：PLCのCPUユニット本体にダイレクトで接続可能です。

○：通信ユニットか信号変換ケーブルなどを使用して接続することが可能です。
（例：三菱Qシリーズは、計算機リンクユニットQJ71C24Nもしくは、QJ71C24N-R2が必要になります。）

×：接続できません。

空白：評価していません。

最新のツールソフトウェア“Terminal GTWIN”のHELPまたは、使用可能デバイスやアドレスなど詳しい内容は、「GTシリーズ他社PLC接続マニュアル」をご参照ください。
※当社プログラマブル表示器とPLCの接続方法を掲載しています。

>>マニュアルのダウンロードはこちらから

プログラマブル表示器 GT704

基本情報

特長

小型表示器で最高レベルの高画質お客様の装置を美しく

表現力4倍で使いやすい表示階層を削減しユーザビリティ向上

Ethernet経由で最大64台のPLC(自社・他社)と接続可能。

Ethernet経由で画面編集が可能。ツールポート対応。

FTP(S)サーバ機能※で内蔵SDメモリカードの情報も簡単取得 。

PLCの配線確認や動作確認が簡単！

PCレスでPLCの状況を知るデバイスモニタ機能

電池レスデータバックアップ

パナソニック インダストリーだからできたSDソリューション。

パソコンレスでPLCプログラム転送

SDメモリカードデータ読み出し機能

SDロギング機能で“簡単見える化”提案

SDレシピ機能

アラーム履歴のSD保存

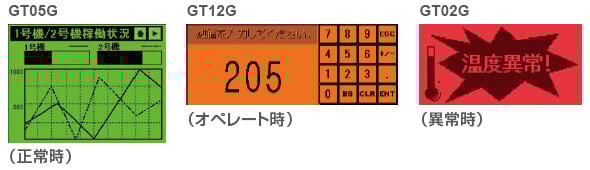

3色LEDバックライトで機械の状態が一目瞭然
