GT30(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2008年05月31日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

項目GT30
モノクロ液晶タイプカラー液晶タイプ
定格電圧24V DC
動作電圧範囲21.6V DC～26.4V DC (水平設置の場合は25 V DC以下)
消費電力10W以下
使用周囲温度0℃～50℃
使用周囲湿度20%RH～85%RH (ただし結露なきこと)
保存周囲温度-20℃～60℃
保存周囲湿度10%RH～85%RH (ただし結露なきこと)
耐久振動JIS C0040に準拠 10Hz～55hZ (周期1分間)
複振幅 0.75mm X、Y、Z各方向10分間
耐久衝撃JIS C0041に準拠 98m/s2以上 X、Y、Z各方向4回
耐重畳ノイズ1,000V[P-P]以上 パルス幅50ns、1μs 電源端子間(ノイズシミュレータによる)
耐環境性IP65(初期状態にて) パネル前面のみ防塵、防滴(盤接触面にゴムパッキン使用)
※再取付の場合は、防水パッキンを交換してください。
質量約440g
表示部表示素子STNモノクロLCDSTNカラーLCD
ドット数320(W)×240(H)ドット
表示色2色(青、白)16色
有効表示寸法117(W)×88(H)mm
バックライトCFL ※バックライト平均寿命 50000時間(25℃)
機能表示可能
フォント種類		固定フォント：1/4角(8×8)、半角(16×8)、全角(16×16) 縦横各1、2、4倍表示可能
TrueTypeフォント Windowsフォント
表示可能
文字種		漢字(JIS 第1水準、第2水準)、ひらがな、カタカナ、英数字
表示可能図形直線、連続直線、四角形、円、楕円、円弧、楕円弧、扇型、楕扇型、面取り四角、ビットマップ
登録可能
画面数		約220画面(モノクロ液晶タイプ)
約160画面(カラー液晶タイプ)
指定可能画面No.：ベース画面 No.00～3FF
登録可能画面数は、登録内容により変動します。
部品機能メッセージ、ランプ、スイッチ、データ、バーグラフ、時計、キーボード
時計機能本体に時計内蔵(PLCの時計を参照しての表示も可能)
コントラスト調整タッチパネル操作によりコントラスト調整が可能
自動通信設定ケーブル接続により専用ソフトウェア、PLCとの通信条件を自動設定
デバッグ機能スルー機能(TOOLポートにパソコンCOMポートにPLCを接続して、パソコンからPLCのデバッグが可能)
画面作成専用ソフトウェアを使用 対応OS：Windows® 95(OSR2以降) / 98 / Me / 2000 / NT / XP
タッチスイッチ分解能分割数：16(W)×12(H)
タッチスイッチ操作力0.98N以下
タッチスイッチ寿命100万回以上
COM
ポート		通信規格RS232C準拠
外部機器との
通信条件		伝送速度 9,600bit/s・19,200bit/s・38,400bit/s・57,600bit/s・115,200bit/s
データビット7bit・8bit
パリティなし・奇数・偶数
ストップビット1bit
プロトコル弊社FPシリーズ対応／汎用シリアル対応／他社PLC
コネクタコネクタ端子台(5ピン)
TOOL
ポート		通信規格RS232C準拠
パソコンとの
通信条件		伝送速度 9.600bit/s・19,200bit/s・115,200bit/s
データビット8bit
パリティなし・奇数・偶数
ストップビット1bit
プロトコル弊社専用プロトコル
コネクタミニDIN5ピン

メモリ仕様

画面データ、本体環境設定データ

項目GT30仕様
モノクロ液晶タイプカラー液晶タイプ
ユーザーズメモリF-ROMF-ROM
メモリ容量1.5 Mbyte3.25 Mbyte

時計データ、PLC デバイス保持データ(最大24ワード)

項目GT30仕様
メモリSRAM
メモリバックアップリチウム電池(交換式)
市販のCR2032

------------------------------ Tab3 showing ------------------------------

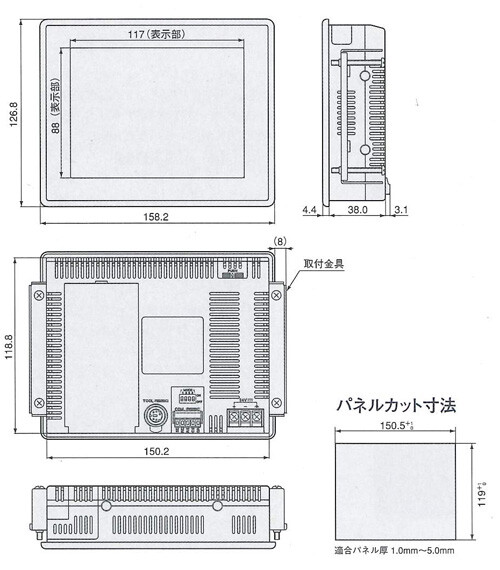

寸法図

単位mm

GT30
