| 品名 | 形状 | 内容 | ご注文品番 | 標準価格<税別> |
|---|---|---|---|---|
| 補修用コネクタ |  | COMポートコネクタ5個入り 本体に1セット同梱しております。 | AIGT084 | 5,900円 |
D-SUB9ピン－ミニDIN5ピン(Lタイプ：3m)
ご注文品番：AFC8503 (9,400円)

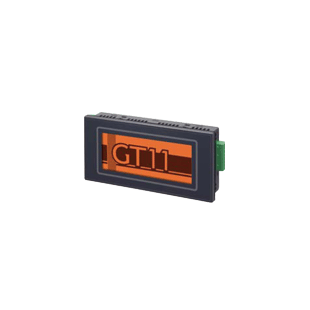

| 項目 | GT11 | ||
|---|---|---|---|
| RS232C | RS422 | ||
| 定格電源 | 24 V DC | ||
| 動作電圧範囲 | 21.6 ～ 26.4 V DC | ||
| 消費電力 | 2.4W 以下 | ||
| 使用周囲温度 | 0 ～ 50 ℃ （※1） | ||
| 使用周囲湿度 | 20 ～ 85 %RH （ただし結露なきこと） | ||
| 保存周囲温度 | －20 ～ 60 ℃ | ||
| 保存周囲湿度 | 10 ～ 85 %RH （ただし結露なきこと） | ||
| 耐久振動 | 10 ～ 55 Hz （周期1 分間）複振幅 0.75 mm X 、Y 、Z 各方向10 分間 | ||
| 耐久衝撃 | 98 m/s 2 以上X 、Y 、Z 各方向4 回 | ||
| 耐重畳ノイズ | 1,000 V [P －P]以上 パルス幅50 ns , 1 μs 電源端子間（ノイズシミュレータによる） | ||
| 耐環境性 | IP65 （初期状態において）パネル前面からのみ防塵、防滴（盤接触面にゴムパッキン使用） ※再取付の場合は、防水パッキンを交換してください。 | ||
| 質量 | 約230 g | ||
| 表示部 | 表示素子 | STN モノクロLCD | |
| ドット数 | 240（W）×96（H）ドット | ||
| 表示色 | 2 色（黒・白） | ||
| 有効表示寸法（mm） | 96.0 （W）×38.4 （H） | ||
| バックライト方式 | 3 色LED（緑・赤・橙）/白色LED ※交換不要 | ||
| 機能 | 表示可能 フォント種類 | 固定（GTWIN）：1/4 角（8 ×8）、半角（16 ×8）、全角（16 ×16）縦横各1 、2 、4 倍表示可能 True Type （GTWIN）：10、12、14、16、24、26、28、32、36、48、64 Windows（R）：10、12、14、16、18、20、22、24、26、28、32、36、48、64 | |
| 表示可能文字種 | 日、英、韓、ドイツ、フランス、スペイン、イタリア、簡体中、繁体中、トルコ | ||
| 表示可能図形 | 直線、連続直線、四角形、円、楕円、円弧、楕円弧、扇型、楕扇型、面取り四角、ビットマップ | ||
| 登録可能画面数 | 約250画面 （※2） | ||
| 指定可能画面数 | ベース画面:No.0 ～3FF キーボード画面：No.0～7 | ||
| 部品機能 | メッセージ、ランプ、スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ部品、アラームリスト部品 | ||
| その他機能 | レシピ機能、流れ表示機能、 デバイス書き込み機能、アラーム履歴機能、 アラームリスト機能、 表示言語切替機能 | ||
| 時計機能 | 本体に時計内蔵 （PLC の時計を参照しての表示も可能） ※別途電池をご購入ください | ||
| コントラスト調整 | タッチパネル操作によりコントラスト調整が可能 | ||
| 自動通信設定 | 相手機器から応答がなかった場合、自動的に通信速度を変更 | ||
| デバッグ機能 | パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能 | ||
| 画面作成 | 専用ソフトウェアを使用 対応OS ：Windows®95 （OSR2以降） / 98 / Me / 2000 / NT / XP/ Vista | ||
| タッチスイッチ分解能 | レイアウトフリー（最小8ドット） | ||
| タッチスイッチ操作力 | 0.5N 以下 | ||
| タッチスイッチ寿命 | 100 万回以上 | ||
| COM. ポート | 通信規格 | RS232C 準拠 | RS422 準拠 |
| 外部機器との 通信条件 | 伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・57,600bps ・ 115,200bps | ||
| データビット7bit ・ 8bit パリティなし ・ 奇数 ・ 偶数 ストップビット1bit | |||
| プロトコル | 弊社FP シリーズ対応/汎用シリアル対応/他社PLC | ||
| コネクタ | コネクタ端子台（8 ピン） | ||
| TOOL ポート | 通信規格 | Toolポート（RS232C 準拠） | |
| パソコンとの 通信条件 | 伝送速度9,600bps ・ 19,200bps ・ 115,200bps ・ 230,400bps （※3） データビット8bit パリティなし・奇数・偶数 ストップビット1bit | ||
| プロトコル | 弊社専用プロトコル | ||
| コネクタ | ミニDIN 5 ピン | ||
| Ethernetポート | － | ||
| ユーザズメモリ | F-ROM | ||
| メモリ容量 | 1.375 Mbyte | ||
| メモリ | SRAM | ||
| メモリバックアップ | リチウム電池 （交換式）市販のCR2032※同梱はしておりません。別途購入していただく必要がございます。 | ||
※1 縦置き または TOOLポートに当社プログラマⅡを接続した場合、0 ℃ ～+ 45 ℃ の範囲でご使用下さい。
※2 登録可能画面数は、登録内容により変動します。
※3 230,400bpsでの通信は、USB/RS232C変換ケーブルを使用時に通信が可能です。
GT本体のTooLポートを230,400bpsに設定した場合、GTWINの自動通信設定機能では接続できません。
GTWINの通信条件で230,400bpsに設定してからデータの転送をしてください。
| UL/cULファイルNo. | UL規格No. |
|---|---|
| E96300 | UL508 |

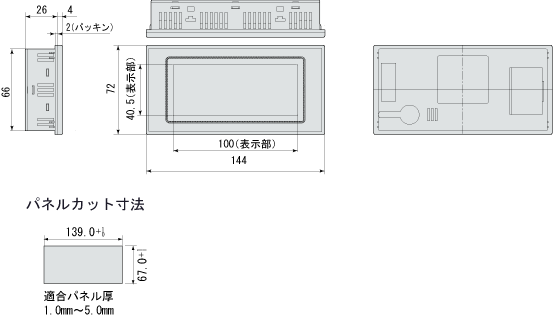

単位mm
