基本情報
CE,UKCAを取得しています。
CE、UKCA : 低電圧指令
------------------------------ Tab2 showing ------------------------------
定格・性能概要
共通仕様
| ご注文品番 | AKW4801B AKW4801C | AKW4802B AKW4802C | AKW4803B AKW4803C | AKW4804B AKW4804C | AKW4808B AKW4808C |
|---|---|---|---|---|---|
| 耐電圧(初期) | AC1,000V/1min (貫通穴と出力リ-ド線間) | AC2,000V/1min (貫通穴と出力リ-ド線間) | |||
| 絶縁抵抗(初期) | 100MΩ以上(DC500Vメガ-にて)(貫通穴と出力リ-ド線間) | ||||
| 誤動作振動 | 10～55Hz(周期1分間) 片振幅0.15mm(上下、左右、前後各方向10分間) | ||||
| 耐久振動 | 10～55Hz(周期1分間) 片振幅0.375mm(上下、左右、前後各方向1時間) | ||||
| 誤動作衝撃 | 98m/s2以上(上下、左右、前後各方向4回) | ||||
| 耐久衝撃 | 294m/s2以上(上下、左右、前後各方向5回) | ||||
| 使用温度範囲 | -10～+50℃(ただし、氷結および結露なきこと) | ||||
| 保存温度 | -20～+60℃(ただし、氷結および結露なきこと) | ||||
| 使用周囲湿度 | 30～85%RH(20℃にて 結露なきこと) | ||||
| 難燃性グレード | UL94V-0 | ||||
(注1): 電流センサAKW4シリーズは、回路電圧440V AC系以下の低圧専用です。
高圧回路には使用できませんのでご注意ください。
個別仕様
AKW4801B
AKW4801C
| 1次側適用電流 | 0.01～80Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 20mA(60A) ※ |
| 変流比 | 3000 : 1 |
| 比誤差 | ±2.0% F.S. (RL=60Ω) |
| 直線性 | ±1.0% F.S. (RL=60Ω) |
| 貫通穴 | φ10mm |
| 質量(中継ケーブル含まず) | 約40g |
| 耐電圧(初期) | AC1000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±7.5V クランプ素子付き |
| 許容脱着回数 | 約100回 |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側および2次側定格電流が異なります。
AKW4802B
AKW4802C
| 1次側適用電流 | 0.01～120Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 40mA(120A) ※ |
| 変流比 | 3000 : 1 |
| 比誤差 | ±2.0% F.S. (RL=60Ω) |
| 直線性 | ±1.0% F.S. (RL=60Ω) |
| 貫通穴 | φ16mm |
| 質量(中継ケーブル含まず) | 約75g |
| 耐電圧(初期) | AC1000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±7.5V クランプ素子付き |
| 許容脱着回数 | 約100回 |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側および2次側定格電流が異なります。
AKW4803B
AKW4803C
| 1次側適用電流 | 0.01～300Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 125mA(250A) |
| 変流比 | 2000 : 1 |
| 比誤差 | ±2.0% F.S. (RL=8Ω) |
| 貫通穴 | φ24mm |
| 質量(中継ケーブル含まず) | 約185g |
| 耐電圧(初期) | AC2000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±3.0V クランプ素子付き |
| 許容脱着回数 | 約100回 |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側定格電流が異なります。
AKW4804B
AKW4804C
| 1次側適用電流 | 0.01～500Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 200mA(400A) |
| 変流比 | 2000 : 1 |
| 比誤差 | ±2.0% F.S. (RL=8Ω) |
| 貫通穴 | φ36mm |
| 質量(中継ケーブル含まず) | 約280g |
| 耐電圧(初期) | AC2000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±3.0V クランプ素子付き |
| 許容脱着回数 | 約100回 |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側定格電流が異なります。
AKW4808B
AKW4808C
| 1次側適用電流 | 0.1～660A (50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 200mA(600A) |
| 変流比 | 3000 : 1 |
| 比誤差 | ±2.0% F.S. (RL=8Ω) |
| 貫通穴 | φ36 |
| 質量(中継ケーブル含まず) | 約430g |
| 耐電圧(初期) | AC2000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±3.0V クランプ素子付き |
| 許容脱着回数 | 約100回 |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側定格電流が異なります。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
専用電流センサCT 本体

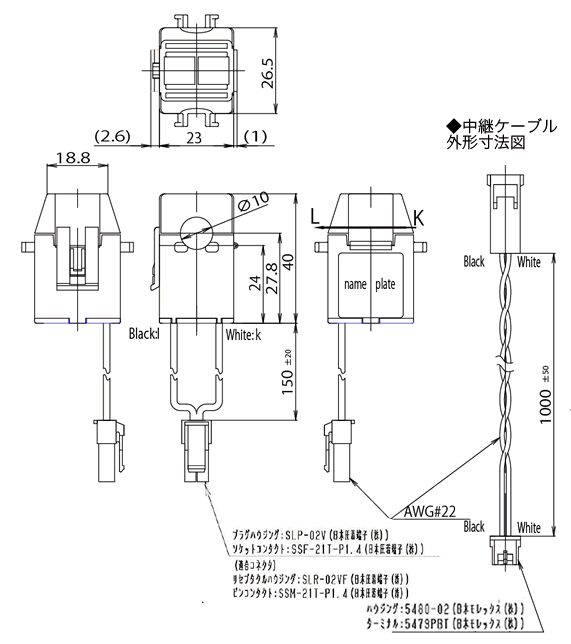

（専用電流センサCT 分割型 5A/50A 用）AKW4801B

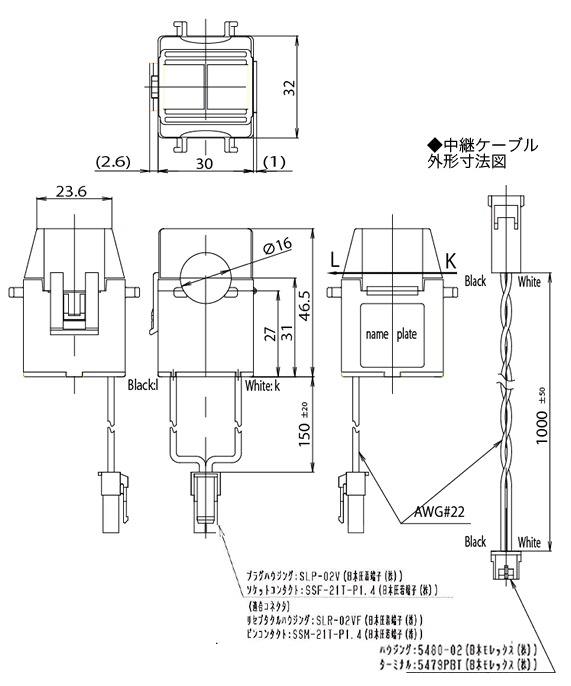

（専用電流センサCT 分割型 100A 用）AKW4802B
（専用電流センサCT 分割型 250A 用）AKW4803B

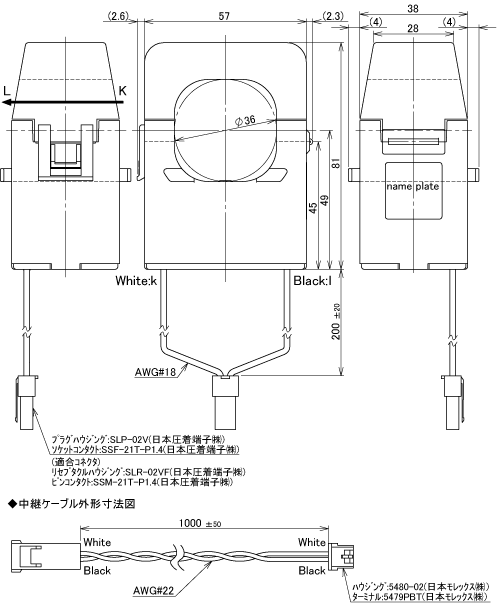

（専用電流センサCT 分割型 400A 用）AKW4804B

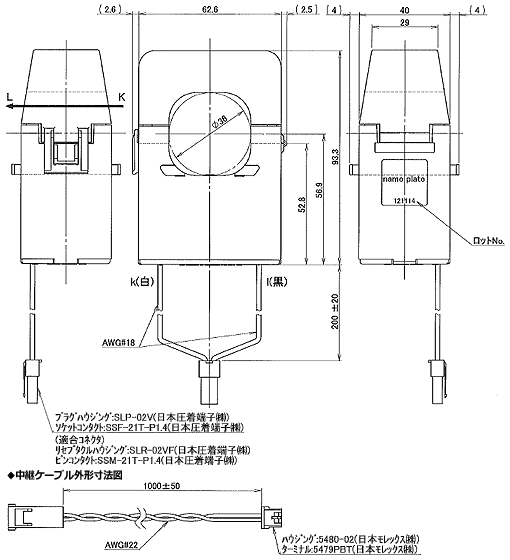

（専用電流センサCT 分割型 600A 用）AKW4808B
延長ケーブル

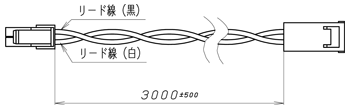

AKW4703

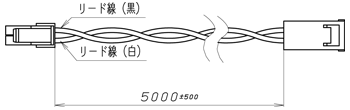

AKW4705
専用電流センサCT 分割型[2016年受注終了品]
（専用電流センサCT 分割型 5A/50A 用）AKW4801C
（専用電流センサCT 分割型 100A 用）AKW4802C
（専用電流センサCT 分割型 250A 用）AKW4803C
（専用電流センサCT 分割型 400A 用）AKW4804C
（専用電流センサCT 分割型 600A 用）AKW4808C
