ATB75017｜A-TB72・72Qフラットタイムスイッチ（パネル取付型・直付型）(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

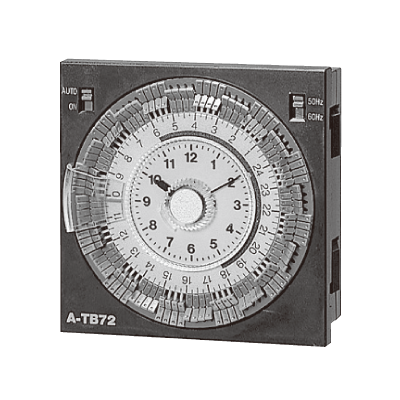

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ATB75017

    型番

    A-TB72-Q-HR1A-ACF

    商品

    A-TB72・72Qフラットタイムスイッチ

    詳細

    パネル取付型[停電補償型クォーツモータ式]

    商品名

    		 A-TB72・72Qフラットタイムスイッチ（パネル取付型・直付型）(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ATB75017
    型番A-TB72-Q-HR1A-ACF
    定格:周波数50/60Hz(共用)
    定格:消費電力1W以下
    定格:出力:回路入出力別回路
    定格:出力:手動ON/AUTOマニュアルスイッチ付
    定格:出力:容量(抵抗負荷)15A250VAC
    定格:設定:方式内蔵設定子揺動方式
    定格:設定:最小単位15分
    定格:設定:間隔15分
    定格:設定:動作数最大96動作(ON-OFFの48動作)
    定格:停電補償200時間以上(25℃にて) <2次電池内蔵>
    時間精度:時計精度月差15秒以内(25℃にて)
    時間精度:ON時間精度±5分(at 25℃)時刻合せ誤差含まず
    接点仕様:接点構成1a
    接点仕様:接続方式はんだ、タブ兼用端子(#187平型接続端子付属)
    接点仕様:接点材質Ag合金
    寿命:機械的寿命(接点)10万回以上(開閉頻度：180回/分)
    寿命:電気的寿命(接点)2万回以上(ON-OFF) (開閉頻度：20回/分)
    電気的性能:許容操作電圧範囲定格の80～110%V
    電気的性能:絶縁抵抗(初期値)異極充電部間、接点間100MΩ以上(DC500Vメガーにて)
    電気的性能:耐電圧(初期値)異極充電部間AC1,500V/1分間、接点間AC1,000V/1分間
    電気的性能:耐サージサージ電圧7,000V(±1.2x50μs1回)
    電気的性能:耐ノイズノイズシミュレータ1,000V
    電気的性能:温度上昇60℃以下(25℃にて)
    機械的性能:誤動作振動10～55Hz、片振幅0.15mm(上下、左右、前後各方向10分間)
    機械的性能:耐久振動16.7Hz、片振幅2.0mm(上下、左右、前後各方向1時間)
    機械的性能:誤動作衝撃49m/s2[5G]以上(上下、左右、前後各方向4回)
    機械的性能:耐久衝撃490m/s2[50G]以上(上下、左右、前後各方向5回)
    使用条件:使用周囲温度-10℃～+50℃
    使用条件:使用周囲湿度45～85%RH(at 25℃、結露なきこと)
    質量100g
    附属品(同梱)平型接続子(ファストン端子[#187メス])×2個
    絶縁スリーブ×2個
