KT9R温度調節器(終了品)

  • 受注終了情報

  • 品質体系表

  • 定格・性能概要

  • 寸法図

  • 配線・接続

  • 使用上のご注意

受注終了

終了時期

2023年09月29日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

------------------------------ Tab2 showing ------------------------------

品番体系表

KT9R

(注1):EV2割付設定で加熱冷却制御として使用可能。

------------------------------ Tab3 showing ------------------------------

定格・性能概要

性能概要

項目仕様
サイズ96×96mm

定格操作電圧100-240V AC
定格周波数50/60Hz
定格消費電力約8VA



入力の種類入力範囲
熱電対K-200~1,370℃(-328~2,489℉)
-200.0~400.0℃(-328.0~752.0℉)
J-200~1,000℃(-328~1,832℉)
R0~1,760℃(0~3,200℉)
S0~1,760℃(0~3,200℉)
B0~1,820℃(32~3,308℉)
E-200~800℃(-328~1,472℉)
T-200.0~400.0℃(-328.0~752.0℉)
N-200~1,300℃(-328~2,372℉)
PL-II0~1,390℃(32~2,534℉)
C
(W/Re5-26)
0~2,315℃(32~4,199℉)
測温
抵抗体
Pt100-200~850℃(-328~1,562℉)
-200.0~850.0℃(-328.0~1,562.0℉)
JPt100-200~500℃(-328~932℉)
-200~500.0℃(-328.0~932.0℉)

電流4~20mA DC-2,000~10,000
0~20mA DC
電圧0~1V DC
0~10V DC
1~5V DC
0~5V DC
 ・直流電流、直流電圧入力は、スケーリングおよび小数点の位置変更ができます。




熱電対K、J、R、S、B、E、T、N、PL-II、C(W/Re5-26)
外部抵抗:100Ω以下(但し、B入力の場合、外部抵抗は40Ω以下)
測温抵抗体Pt100、JPt100 3導線式(1線当たりの許容入力導線抵抗:10Ω以下)
直流電流0~20mA DC入力インピーダンス50Ω
許容入力電流50mA以下
4~20mA DC
直流電圧0~1V DC入力インピーダンス1MΩ以上、許容入力電圧5V以下、許容信号源抵抗:2kΩ以下
0~5V DC入力インピーダンス100kΩ以上
許容入力電圧15V以下、許容信号源抵抗:100Ω以下
1~5V DC
0~10V DC



リレー接点(いずれか選択)1a
3A 250V AC(抵抗負荷)、1A 250V AC(誘導負荷cosø=0.4)、電気的寿命:10万回
無接点電圧(SSR駆動用
電圧出力)
12+20V DC 最大負荷電流40mA(短絡保護回路付)
直流電流4~20mA DC 負荷抵抗:最大550Ω
警報出力1(EV1)リレー接点 1a 3A 250V AC(抵抗負荷)、1a 1A 250V AC(cosø=0.4)
電気的寿命:10万回
警報出力2(EV2)警報出力1に準じる
制御方式PID動作(オートチューニング機能付)、PI動作、PD動作(手動リセット機能付)、P動作(手動リセット機能付)、ON/OFF動作
目標温度設定-
プログラム制御機能1パターン、9ステップ設定可能
(但し、定値制御とプログラム制御のどちらかを機能選択設定)



熱電対各入力スパンの±(0.2%+1デジット)以内、または±2℃(4℉)以内のどちらか大きい値
但し、R、またはS入力で0~200℃(32~392℉)の範囲は、±6℃(12℉)以内
B入力で0~300℃(32~572℉)の範囲は、精度保証範囲外
K、J、E、T、N入力で0℃(32℉)未満は入力スパンの±(0.4%+1デジット)以内
測温抵抗体各入力スパンの±(0.1%+1デジット)以内、または±1℃(2℉)以内のどちらか大きい値
直流電流、直流電圧各入力スパンの±(0.2%+1デジット)以内
サンプリング周期125ms
ON/OFF動作すきま熱電対、測温抵抗体:0.1~1,000.0℃(℉)
直流電流、直流電圧:1~10,000(小数点の位置は小数点選択に従う)
比例帯入力が小数点なしの場合:0~入力スパン
入力が小数点ありの場合:0.0~入力スパン
直流電流、直流電圧の場合:0.0~1,000.0%
積分時間0~3,600秒
微分時間0~1,800秒
比例周期1~120秒
許容操作電圧範囲100-240V ACの場合:85-264V AC、24V AC/DCの場合:20-28V AC/DC
絶縁抵抗500V DC 10MΩ以上
耐電圧入力端子-電源端子間
出力端子-電源端子間
1.5kV AC 1分間
誤動作振動10~55Hz(周期1分間)片振幅0.35mm(上下、左右、前後各方向10分間)
耐久振動10~55Hz(周期1分間)片振幅0.75mm(上下、左右、前後各方向1時間)
誤動作衝撃X、Y、Z各方向5回 98m/s2
耐久衝撃X、Y、Z各方向5回 294m/s2
使用周囲温度-10~+55℃
使用周囲湿度35~85%RH(結露不可)
質量約220g
防水性IP66(但し、パネル表面のみ:ゴムパッキン使用時)
表示部文字高さPV:14mm
SV:14mm






加熱冷却制御リレー接点警報出力EV2を割付設定で加熱冷却制御として使用可能
無接点電圧-
ヒータ断線警報出力-
通信機能装備していません


取付枠/取付金具本体に付属
端子カバー別売
ゴムパッキン本体に付属

------------------------------ Tab4 showing ------------------------------

寸法図

単位mm

公差±1

KT8R

(*):端子カバー取り付け時の寸法です。

パネルカット寸法

パネルカット寸法

------------------------------ Tab5 showing ------------------------------

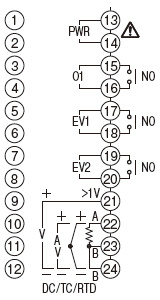

配線・接続

外部接続図

外部接続図
POWER SUPPLY電源電圧100~240V AC
EV1警報出力1
EV2警報出力2(オプション)
O1制御出力1
TC熱電対入力
RTD測温抵抗体入力
DC直流電圧・直流電流入力

------------------------------ Tab6 showing ------------------------------

使用上のご注意

設置周囲状況の注意

本器は、次の環境仕様で使用されることを意図しています。(IEC 61010-1)

  • 過電圧カテゴリII、汚損度2

本器の使用は、下記のような場所でご使用ください。

  • 塵埃が少なく、腐蝕性ガスのないところ。
  • 可燃性ガス、爆発性ガスなどが発生しないところ。
  • 機械的振動や衝撃の少ないところ。
  • 直射日光が直接あたらず、周囲温度が0~50°C(KT4R/KT8R/KT9Rは-10~55°C)で、急激な温度変化のないところ。(盤内に設置される場合には、特に放熱について考慮してください。また、熱を発生する機器の真上などへの設置は避けてください。)
  • 急激な温度変化により結露が起こる可能性のある場所。
  • ベンジン、シンナーおよびアルコールなどの有機溶剤や、アンモニアおよびカセイソーダなどの強アルカリ物質などが付着する可能性のある場所または、それらの雰囲気の中。
  • 直接、振動や衝撃が伝わるような場所や直接水滴の当たる可能性のある場所。
  • 高圧線・高圧機器・動力線・動力機器あるいはアマチュア無線など送信部のある機器、または大きな開閉サージの発生する機器の近辺。
  • 湿度は35~85%RHで、結露の可能性がないところ。
  • 大容量の電磁開閉器や大電流の流れている電線から離れているところ。
  • 水や油、薬品など、またはそれらの蒸気が直接あたるおそれのないところ。

配線上の注意

  • KT4R/KT8R/KT9R/KT4H/KT4Bシリーズの端子台は、左側から配線する構造になっています(KT2シリーズの端子は、上下方向)。リード線は、必ず左側方向から端子へ挿入し、端子ネジで締め付けてください。M3のネジに適合する絶縁スリーブ付圧着端子を使用してください。
    圧着端子メーカ形名締め付けトルク
    Y形(株)ニチフ端子工業1.25Y-3

    0.6N・m
    最大1.0N・m

    日本圧着端子製造(株)VD1.25-B3A
    丸形(株)ニチフ端子工業1.25-3
    日本圧着端子製造(株)V1.25-3
    KT9R温度調節器_(終了品)
  • 端子ネジの締め付けトルクは、0.6N・m~1.0N・m(KT4R/KT8R/KT9R/KT4H/KT4B)、KT7シリーズのM3ネジは0.5N・m以下、M2ネジは0.25N・m以下にて緩みがないように締め付けてください。
  • 熱電対、補償導線は本器のセンサ入力仕様に合ったものをご使用ください。
  • 測温抵抗体は3導線式のもので、本器のセンサ入力仕様に合ったものをご使用ください。
  • 本器は電源スイッチ、遮断器およびヒューズを内蔵していません。必ず上記の装置類を、本器の近くに別途設けてください。(推奨ヒューズ:定格電圧250V AC、定格電流2Aのタイムラグヒューズ)
  • 電源が24V AC/DCで、DCの場合、極性を間違わないようにしてください。
  • リレー接点出力形については、内蔵リレー接点保護のため外部に負荷の容量に合ったリレーのご使用をおすすめします。
  • 入力線(熱電対、測温抵抗体など)と電源線、負荷線は離して配線してください。
  • 配線などの作業を行う時は、計器への供給電源を切った状態で行なってください。電源を入れた状態で作業を行なうと、感電のため人命や重大な傷害にかかわる事故の起こる可能性があります。
  • 配線作業を行なう場合、電線屑を通風窓へ落とし込まないでください。
  • 予期しないレベルのノイズによる、温調器への悪影響を防ぐため、電磁開閉器のコイル間にスパークキラーを取り付けてください。

取り付け上の注意

  • KT4R/KT8R/KT9R/KT4H/KT4Bシリーズの取付枠、取付金具のネジを必要以上に締めすぎると、取付金具やケースが変形するおそれがあります。KT8R/KT9Rシリーズは、0.1N・m位で締め付けてください。KT4H/KT4Bシリーズは、0.05~0.06N・m位で締め付けてください。KT4Rシリーズは、0.15N・m位で締め付けてください。
  • KT7シリーズのDINレールへの取り付けは、横方向で取り付てください。カチッと音がし、確実に固定されたことを確認してください。

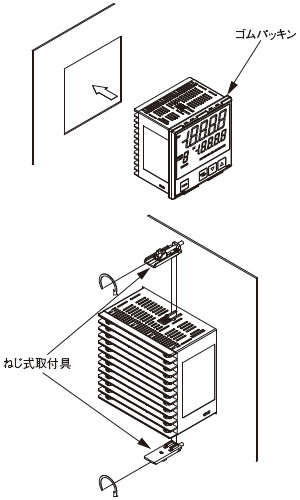

取付方法

取付方法

防塵防滴IP66仕様を満たすため、本器は凹凸のない剛性を持った平面に取り付けてください。
取り付け可能なパネルの厚さ: 1~7mm

  • (1)本器を制御盤のパネル前面から挿入してください。
  • (2)ケース上下の穴にねじ式取付具を引っ掛け、ねじを締め付けて固定してください。
    締め付けトルクは、0.1N・m を指定してください。

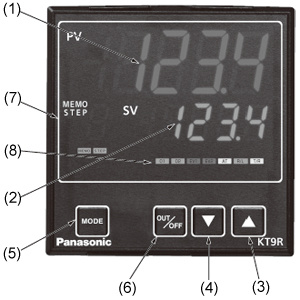

各部の名称

各部の名称
(1)PV表示プロセス値(PV)を表示します。
(2)SV表示設定値(SV)を表示します。
(3)アップキー設定値の数値が増加します。
(4)ダウンキー設定値の数値が減少します。
(5)モードキー設定モードの切り替え、設定値の登録を行ないます。
(6)アウト/オフキー制御出力のON/OFFまたは自動/手動制御機能、プログラム制御の切り替えを行ないます。
(7)STEP/MEMO表示ステップ番号(プログラム制御)、設定値メモリ番号を表示します。
(8)動作表示
 O1制御出力1ON時点灯します。
加熱制御出力(オプション)時点灯します。
直流電源出力形の場合、125ms周期で出力操作量に対応して点滅します。
O2冷却制御出力(オプション)時点灯します。
EV1警報出力1ON時点灯します。
EV2警報出力2(オプション)ON時点灯します。
ATオートチューニングまたはオートリセット時点滅します。

MENU
