AJJM131｜JJ-Mリレー(終了品)

ダウンロード

現在、この商品に関連するダウンロード可能なファイルはご用意しておりません。

受注終了

終了時期

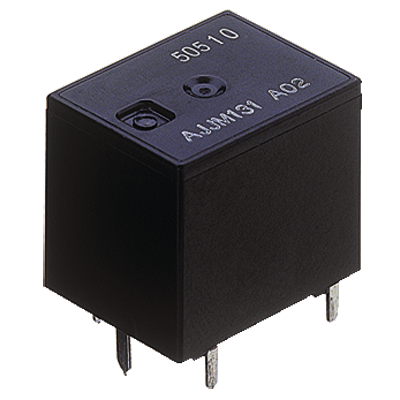

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AJJM131

    型番

    JJM1-12V

    詳細

    1c

    商品名

    		 JJ-Mリレー(終了品)

    商品特長

    小型キュービックパワーリレー
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AJJM131
    型番JJM1-12V
    保護構造プラシール
    端子形状プリント板タイプ
    動作機能シングルスティブル
    コイル定格電圧12V DC
    感動電圧7.2V DC以下 (at20℃) (初期)
    開放電圧1.0V DC以上 (at20℃) (初期)
    定格消費電力 (at20℃)640mW
    接点構成1c
    接点材質特殊Ag合金（カドミウムフリー）
    定格制御容量 (抵抗負荷)N.O.側: 20A 14V DC，N.C.側: 10A 14V DC
    最小適用負荷 (抵抗負荷)1A 12V DC
    耐電圧 (接点間) (初期)500V AC 1分間 (検知電流：10mA)
    耐電圧 (接点-コイル間) (初期)500V AC 1分間 (検知電流：10mA)
    機械的寿命1,000万回以上 (開閉頻度：120回/分)
    電気的寿命[抵抗負荷]
    N.O.側: 10万回以上 (定格制御容量にて)
    N.C.側: 10万回以上 (定格制御容量にて)
    (開閉頻度 1秒 ON，9秒 OFF)
    [モータ負荷]
    N.O.側: 20万回以上 (突入25A，定常5A，14V DCにて)
    5万回以上 (20A 14V DC モータロックにて)
    N.C.側: 20万回以上 (20A 14V DC ブレーキ電流にて)
    (開閉頻度 0.5秒 ON，9.5秒 OFF)
    使用条件温度：-40～+85℃　湿度：5～85%RH (ただし氷結・結露しないこと)
    包装形態スティック包装
