AEVD111｜EVスイッチ(終了品)

ダウンロード

受注終了

終了時期

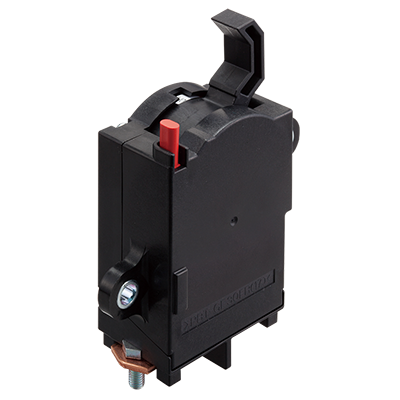

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AEVD111

    型番

    AEVD111

    詳細

    1a

    商品名

    		 EVスイッチ(終了品)

    商品特長

    カプセル接点型高電圧遮断スイッチ
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AEVD111
    型番AEVD111
    保護構造カプセル接点
    端子形状ねじ端子
    接点構成1a
    通電容量80A
    定格電圧400V DC
    最大許容電流80A 連続
    120A 600秒 5,560A 0.03秒 (20mm2)
    接点電圧降下 (初期)0.16V以下 (80A通電時)
    絶縁抵抗 (初期)[開路接点間，接点-レバー表面間]
    100MΩ以上 (500V DC絶縁抵抗計にて、測定箇所は耐電圧と同じ)
    耐電圧 (初期)[開路接点間，接点-レバー表面間]
    2,500V AC 1分間 (検知電流：10mA)
    レバー操作力[OFF ⇒ ON] 10～25N (操作位置はレバーの中央部)
    [ON ⇒ OFF] 3～9N (操作位置はレバーの先端部)
    押釦操作力 (ロック解除時)4 ±1N
    誤動作衝撃(スイッチON状態)
    490m/s2 [約50G] 以上 (正弦半波パルス：11ms, 検知時間：10μs)
    耐久衝撃(スイッチON状態)
    790m/s2 [約80.6G] 以上 (正弦半波パルス：6ms)
    誤動作振動(スイッチON状態)
    20～200Hz，44.1m/s2 [約4.5G] 一定 (検知時間：10μs)
    耐久振動(スイッチON状態)
    20～200Hz，44.1m/s2 [約4.5G] 一定 (前後・左右・上下 各4時間)
    機械的寿命100回以上
    開閉寿命：遮断寿命[順方向] 400A 400V DC、5回以上
    [逆方向] -120A 200 VDC、5回以上
    使用条件温度：－40 ～＋80℃ 湿度：5～85％RH （ただし氷結・結露しないこと）
    質量 (重量)約230g
    箱入数：
    外箱 (個)    		20個 (内装20個/1トレー)
