APQ3311｜PQリレー(終了品)
ダウンロード
受注終了
終了時期

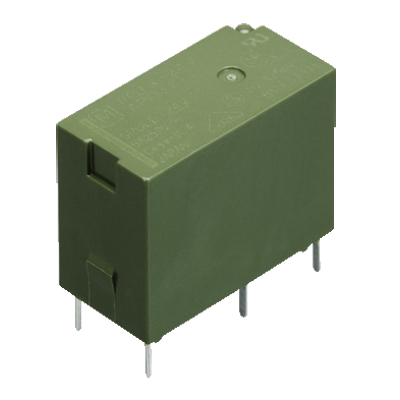

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | APQ3311 |
|---|---|
| 型番 | PQ1a-12V |
| 商品名 | PQリレー(終了品) |
| 商品特長 | インターフェイス用 1a（ツイン接点） 5A小型パワーリレー |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | APQ3311 |
| 型番 | PQ1a-12V |
| 保護構造 | プラシール |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| オプション | ソケットをご用意しております。 |
| 箱入数 内箱（個） | 100 |
| 箱入数 外箱（個） | 500 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 12 V DC |
| 感動電圧（at20℃） | コイル定格電圧の75% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の5% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 16.7 mA |
| コイル抵抗 [±10%] (at 20℃) | 720 Ω |
| 定格消費電力 | 200 mW |
| 最大印加電圧 | コイル定格電圧の130% V (at 70℃) コイル定格電圧の180% V (at 20℃) |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | ツイン |
| 接触抵抗（初期） | 50 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgNi系にAuクラッド |
| 接点容量（抵抗負荷） | 5 A 250 V AC, 5 A 30 V DC |
| 接点最大許容電力（抵抗負荷） | 1,250 VA, 150 W |
| 接点最大許容電圧 | 250 V AC, 110 V DC (0.3 A) |
| 接点最大許容電流 | 5 A (AC, DC) |
| 最小適用負荷（参考値） | 100 μA 100 mV DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 4,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 8,000 V |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 20 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 10 ms以下 (接点バウンス含まず、ダイオードなし) |
| 誤動作衝撃 | 294 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃 | 980 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動 | 10 ～ 55 Hz (複振幅：2 mm、検知時間：10 μs) |
| 耐久振動 | 10 ～ 55 Hz (複振幅：3.5 mm) |
| 機械的寿命 | 2,000万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-40～+70℃ 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 7 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [開閉頻度: 20回/分] 20万回以上 5 A 125 V AC 10万回以上 5 A 250 V AC 10万回以上 5 A 30 V DC |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL | 取得 | ファイルNo. | E43028 | |
| 定格 | 5A 277V AC 1/6 HP 277V AC 5A 30V DC 0.3A 110V DC | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 取得 | ファイルNo. | LR26550 | |
| 定格 | 5A 277V AC 1/6 HP 277V AC 5A 30V DC 0.3A 110V DC | |||
| 備考 | - | |||
| 更新日 | ||||
| VDE | 取得 | ファイルNo. | 40013088 | |
| 定格 | 5A 250V AC(cosφ=0.4) 5A 30V DC(0ms) | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
