APE30024｜PEリレー(終了品)

ダウンロード

受注終了

終了時期

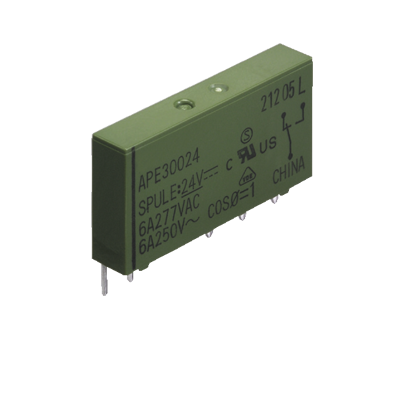

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    APE30024

    型番

    APE30024

    商品名

    		 PEリレー(終了品)

    商品特長

    欧州規格適合 6Aスリムパワーリレー
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番APE30024
    型番APE30024
    保護構造プラシール
    端子形状プリント板端子
    動作機能シングルスティブル型

    コイル定格

    項目内容
    コイル定格電圧24 V DC
    定格消費電力170 mW
    感動電圧定格電圧の66% V以下 (初期)
    開放電圧定格電圧の5% V以上 (初期)

    性能概要

    項目内容
    接点最大許容電圧250 V AC
    接点最大許容電流6 A (AC)
    最小適用負荷（参考値）100 mA 5 V DC
    接点構成1c
    接点仕様標準接点型
    接点材質AgSnO2系
    機械的寿命500万回以上 (開閉頻度：180回/分)
    電気的寿命N.O. : 5万回以上、N.C. : 3万回以上
    (抵抗負荷、開閉頻度: 6回/分、定格制御容量にて)
    耐電圧（初期）：接点間1,000 V AC 1分間 (検知電流：10 mA)
    耐電圧（初期）：接点-コイル間4,000 V AC 1分間 (検知電流：10 mA)
    使用条件温度：-40～+85℃
    湿度：5～85％ RH (ただし、氷結・結露しないこと)

    規格適合情報

    項目項目内容
    UL/C-UL取得ファイルNo.E43149
    定格6A 277V AC
    備考-
    更新日
    VDE取得ファイルNo.40011031
    定格6A 250V AC(cosφ=10.)
    1A 250V AC(cosφ=0.4)
    備考-
    更新日
    製品捺印 ※製品捺印はありません

    ※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
