ALKT325｜LK-Tリレー(終了品)
ダウンロード
受注終了
終了時期

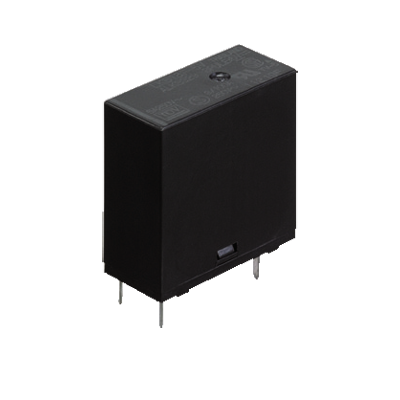

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | ALKT325 |
|---|---|
| 型番 | LKT1AF-9V |
| 商品名 | LK-Tリレー(終了品) |
| 商品特長 | TV-8取得 1a 5A パワーリレー |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | ALKT325 |
| 型番 | LKT1AF-9V |
| 保護構造 | フラックスタイト |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| 箱入数 内箱（個） | 100 |
| 箱入数 外箱（個） | 500 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 9 V DC |
| 感動電圧（at20℃） | コイル定格電圧の70% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の10% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 27.8 mA |
| コイル抵抗 [±10%] (at 20℃) | 324 Ω |
| 定格消費電力 | 250 mW |
| 最大印加電圧 (at20℃) | コイル定格電圧の130% V |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | シングル |
| 接触抵抗（初期） | 100 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgSnO2系 |
| 接点容量（抵抗負荷） | 5 A 277 V AC, 8 A 277 V AC |
| 接点最大許容電力（抵抗負荷） | 2,216 VA |
| 接点最大許容電圧 | 277 V AC |
| 接点最大許容電流 | 8 A (AC) |
| 最小適用負荷（参考値） | 100 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 4,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 10,000 V |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 15 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 5 ms以下 (接点バウンス含まず、ダイオードなし) |
| 誤動作衝撃 | 200 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃 | 1,000 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動 | 10 ～ 55 Hz (複振幅：1.5 mm、検知時間：10 μs) |
| 耐久振動 | 10 ～ 55 Hz (複振幅：1.5 mm) |
| 機械的寿命 | 100万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-40～+70℃ 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 12 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [at 20℃、開閉頻度 ON：OFF = 1.5秒：1.5秒] 10万回以上 5 A 277 V AC 5万回以上 8 A 277 V AC |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| CQC | 取得 | ファイルNo. | CQC09002039706 | |
| 定格 | - | |||
| 備考 | - | |||
| 更新日 | ||||
| TUV | 取得 | ファイルNo. | B 013461 0379 Rev.01 | |
| 定格 | 8A 250V AC(cosφ=1.0) | |||
| 備考 | - | |||
| 更新日 | ||||
| TV | 取得 | ファイルNo. | UL:E43149 | |
| 定格 | TV-8 | |||
| 備考 | - | |||
| 更新日 | ||||
| VDE | 取得 | ファイルNo. | 40014390 | |
| 定格 | 8A 250V AC(cosφ=1.0) | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| UL/C-UL | 取得 | ファイルNo. | E43149 | |
| 定格 | 8A 277V AC | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
