ALKS322｜LK-Sリレー(終了品)

ダウンロード

受注終了

終了時期

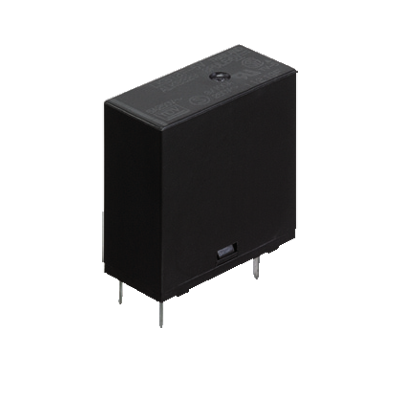

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ALKS322

    型番

    LKS1AF-24V

    商品名

    		 LK-Sリレー(終了品)

    商品特長

    TV-5取得 250mW高感度 1a 5A パワーリレー
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ALKS322
    型番LKS1AF-24V
    保護構造フラックスタイト
    端子形状プリント板端子
    動作機能シングルスティブル型
    絶縁種類E種絶縁

    コイル定格

    項目内容
    定格消費電力250 mW
    感動電圧定格電圧の70% V以下 (初期)
    開放電圧定格電圧の10% V以上 (初期)
    コイル定格電圧24 V DC

    性能概要

    項目内容
    接点最大許容電圧277 V AC
    接点最大許容電流5 A
    最小適用負荷（参考値）100 mA 5 V DC
    接点構成1a
    接点材質AgSnO2系
    機械的寿命100万回以上 (開閉頻度：180回/分)
    電気的寿命10万回以上 (開閉頻度 ON：OFF = 1.5秒：1.5秒) (定格制御容量にて)
    耐電圧（初期）：接点間1,000 V AC 1分間 (検知電流：10 mA)
    耐電圧（初期）：接点-コイル間4,000 V AC 1分間 (検知電流：10 mA)
    使用条件温度：-40～+70℃
    湿度：5～85％ RH (ただし、氷結・結露しないこと)

    規格適合情報

    項目項目内容
    UL取得ファイルNo.E43149
    定格5A 277V AC
    5A 30V DC
    備考-
    更新日
    CSA取得ファイルNo.LR26550
    定格5A 277V AC
    5A 30V DC
    備考-
    更新日
    VDE取得ファイルNo.40014390
    定格5A 250V AC(cosφ=1.0)
    備考-
    更新日
    TUV取得ファイルNo.B 17 03 13461 363
    定格5A 250V AC(cosφ=1.0)
    備考-
    更新日
    SEMKO取得ファイルNo.1408509
    定格3/100A 250V AC
    5/40A 250V AC
    備考-
    更新日
    TV取得ファイルNo.UL:E43149
    CSA:LR26550
    定格TV-5
    備考更新日は各規格に準ずる
    更新日-
    製品捺印 ※製品捺印はありません

    ※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
