ADZ22124V｜DZリレー(終了品)
ダウンロード
受注終了
終了時期

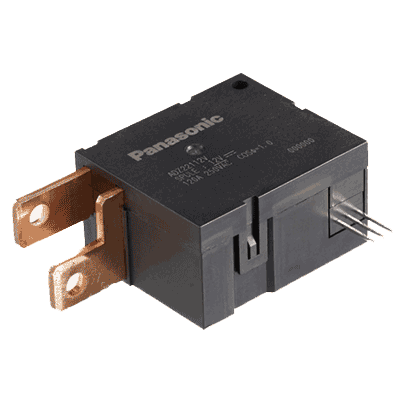

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | ADZ22124V |
|---|---|
| 型番 | ADZ22124V |
| 詳細 | 垂直端子タイプ |
| 商品名 | DZリレー(終了品) |
| 商品特長 | IEC62055-31 UC3(短絡電流3,000A)対応 1a 120Aパワーラッチングリレー |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | ADZ22124V |
| 型番 | ADZ22124V |
| 保護構造 | ダストカバー |
| 端子形状 | 垂直端子 |
| 動作機能 | 2巻線ラッチング型 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 24 V DC |
| 定格消費電力 | 2,800 mW |
| セット電圧（at20℃） | 定格電圧の70% V以下 (初期) |
| リセット電圧（at20℃） | 定格電圧の70% V以下 (初期) |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点材質 | AgSnO2系 |
| 接点最大許容電圧 | 276 V AC |
| 接点最大許容電流 | 120 A (AC) |
| 最小適用負荷（参考値） | 100 mA 24 V DC |
| 耐電圧（初期）：接点間 | 2,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 4,000 V AC 1分間 (検知電流：10 mA) |
| 機械的寿命 | 10万回以上 (開閉頻度：180回/分) |
| 電気的寿命 | [開閉頻度 ON：OFF = 10秒：20秒] 抵抗負荷 : 120 A 250 V AC 1,000回以上 UC3クラス : 100 A 276 V AC 1万回以上 (cosφ = 1.0 : 5,000回，cosφ = 0.5 : 5,000回) |
| 使用条件 | 温度：-40～+85℃ 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| VDE | 取得 | ファイルNo. | 40038931 | |
| 定格 | 120A 250V AC(cosφ=1.0) | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
