AP5528F｜HLリレー(終了品)
ダウンロード
受注終了
終了時期

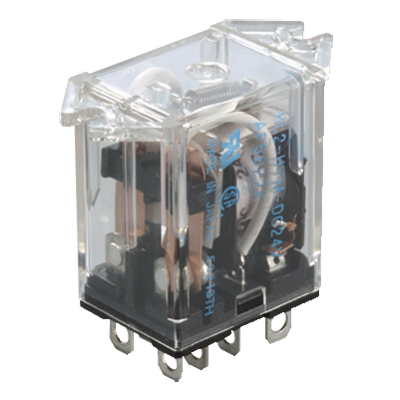

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AP5528F |
|---|---|
| 型番 | HL2-HTM-AC240V-F |
| 詳細 | タブ端子(TM型), LED表示なし |
| 商品名 | HLリレー(終了品) |
| 商品特長 | 1c 15A、2c 10A制御盤用リレー |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | AP5528F |
| 型番 | HL2-HTM-AC240V-F |
| 保護構造 | ダストカバー型 |
| 形状 | タブ端子(TM型) |
| 接点構成 | 2c |
| コイル定格電圧 | 220/240V AC |
| 定格消費電力 | 1.3VA(50Hz)/1.2VA(60Hz) |
| 感動電圧 | 80%V 以下 |
| 開放電圧 | 30%V 以上 |
| 定格制御容量（抵抗負荷） | 10A,250V AC |
| 最小適用負荷（参考値） | 100mA 5V DC |
| 接点動作 | BBM |
| 接点材質 | AgSnO2系 |
| 機械的寿命 | 5000万回以上 |
| 電気的寿命 | 30万回以上 |
| 耐電圧（接点間） | 1000Vrms |
| 耐電圧（接点-コイル間） | 2000Vrms |
| 使用周囲温度 | -50℃～+70℃ |
| 動作機能 | シングルスティブル型 |
| 表示 | LED表示なし |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 | ファイルNo. | E43028 | |
| 定格 | 10A 250V AC 1/3 HP 125, 250V AC 10A 30V DC | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| TUV | 取得 | ファイルNo. | B 18 03 13461 375 | |
| 定格 | 10A 250V AC (cosφ=1.0) 10A 30V DC (L/R=0ms) | |||
| 備考 | - | |||
| 更新日 | ||||
| TV | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | 品番の末尾違いにて取得しています。 | |||
| 更新日 | - | |||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
