AP354344K｜HCリレーアンバータイプ(終了品)
ダウンロード
受注終了
終了時期

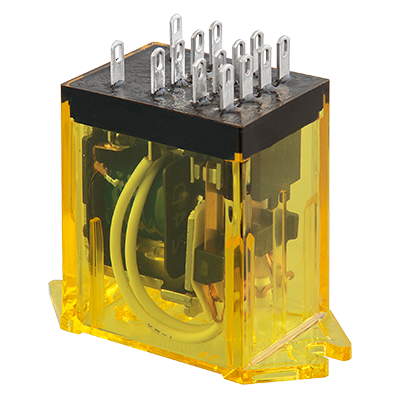

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AP354344K |
|---|---|
| 型番 | HC4E-HTM-AC48V |
| 詳細 | タブ端子(TM型) |
| 商品名 | HCリレーアンバータイプ(終了品) |
| 商品特長 | 豊富な品種、幅広い用途に使えるHCリレーシールタイプ。 |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | AP354344K |
| 型番 | HC4E-HTM-AC48V |
| 保護構造 | プラシール型 |
| 形状 | タブ端子(TM型) |
| 接点構成 | 4c |
| コイル定格電圧 | 48V AC |
| 定格消費電力 | 1.3VA(50Hz)/1.2VA(60Hz) |
| 感動電圧 | 80%V 以下 |
| 開放電圧 | 30%V 以上 |
| 定格制御容量（抵抗負荷） | 2A,250V AC |
| 最小適用負荷（参考値） | 1mA 1V DC |
| 接点動作 | BBM |
| 接点材質 | AgNi系 |
| 機械的寿命 | 5000万回以上 |
| 電気的寿命 | 20万回以上 |
| 耐電圧（接点間） | 700Vrms |
| 耐電圧（接点-コイル間） | 2000Vrms |
| 使用周囲温度 | -40℃～+60℃ |
| 動作機能 | シングルスティブル型 |
| 表示 | LED表示なし |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL | 取得 | ファイルNo. | E43028 | |
| 定格 | 2A 250V AC 1/20 HP 125, 250V AC 2A 30V DC | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 取得 | ファイルNo. | LR26550 | |
| 定格 | 2A 250V AC 1/20 HP 125, 250V AC 2A 30V DC | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
