ARE1012｜REリレー(終了品)

ダウンロード

受注終了

終了時期

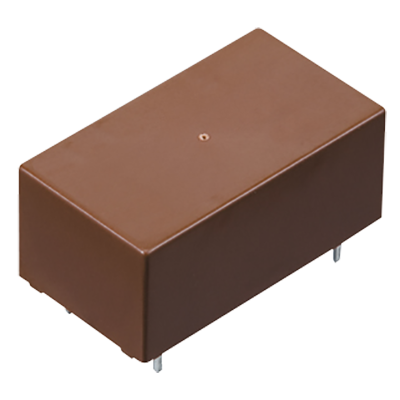

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ARE1012

    型番

    ARE1012

    商品名

    		 REリレー(終了品)

    商品特長

    2.6GHz対応 10W通電 (2.6GHz) 50/75Ω 1c リレー
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ARE1012
    型番ARE1012
    保護構造プラシール
    動作機能シングルスティブル型
    端子形状プリント板端子
    包装形態箱包装
    周波数2.6GHz
    V.S.W.R.1.3以下 (～900MHz)、1.7以下 (～2.6GHz)
    インサーション・ロス0.2dB以下 (～900MHz)、0.7dB以下 (～2.6GHz)
    アイソレーション60dB以上 (～900MHz)、30dB以上 (～2.6GHz)
    インピーダンス50Ω
    コイル定格電圧12V DC
    感動電圧 (at 20 ℃)コイル定格電圧の75%V以下 (初期)
    開放電圧 (at 20 ℃)コイル定格電圧の10%V以上 (初期)
    定格消費電力200mW
    接点構成1c
    接点材質Auめっき
    接点容量高周波負荷: 1W (2.6GHz, 50Ω, V.S.W.R. 1.7以下)
    抵抗負荷: 10mA 24V DC
    接点通電電力 (CW)10W以下 (2.6GHz, 50Ω, V.S.W.R. 1.7以下)
    耐電圧 接点間 (初期)500 V AC 1分間 (検知電流：10 mA)
    耐電圧 接点-コイル間 (初期)1,000 V AC 1分間 (検知電流：10 mA)
    機械的寿命 (コールドスイッチ)100万回以上 (開閉頻度：180回/分)
    使用条件温度：－40 ～＋70℃（当社包装形態では－40 ～＋70℃）
    湿度：5～85％RH（ただし、氷結、結露しないこと）
    電気的寿命 (ホットスイッチ)条件：開閉頻度20回/分
    高周波負荷 30万回以上 1W (2.6GHz, 50Ω, V.S.W.R. 1.7以下)
    抵抗負荷 30万回以上 10mA 24V DC
