AXE314124｜A4F(0.4mmピッチ)(終了品)

ダウンロード

受注終了

終了時期

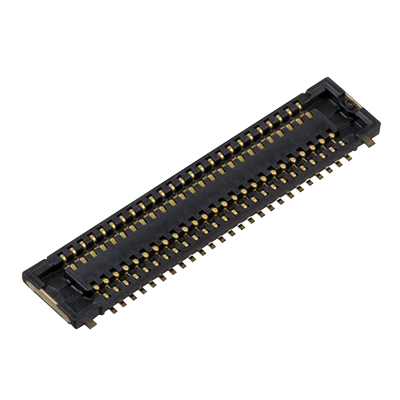

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AXE314124

    型番

    AXE314124

    詳細

    ソケット

    商品名

    		 A4F(0.4mmピッチ)(終了品)

    商品特長

    低背、嵌合高さ0.6mm、幅3.0mmの省スペース設計
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AXE314124
    型番AXE314124
    コネクタタイプ基板対FPC
    製品区分2 ピースタイプ (ソケット)
    ソケット/ヘッダソケット
    用途携帯電話，DSC，DVCなどの小型、薄型携帯機器。
    端子ピッチ（mm）0.4
    芯数14
    嵌合高さ（mm）0.6mm
    包装形態エンボステープ・プラスチック製リール包装
    箱入数 内箱5,000個 (1リール)
    箱入数 外箱10,000個
    保持金具の有無有り
    位置決めボス無し
    本体長さ（L mm）5.30
    本体高さ（H mm）0.57
    短手寸法（D mm）3.00
    基板推奨加工寸法 幅（mm）3.40
    定格電流0.3A/端子（全芯数合計5A以下）
    耐電圧150
    絶縁抵抗（MΩ以上）（初期値）1000
    接触抵抗（mΩ以下）90
    挿抜寿命（回）30
    材質（成形樹脂部）LCP樹脂(UL94V-0)
    材質（コンタクト、ポスト）銅合金
    材質・表面処理（コンタクト、ポスト）下地Niめっき，表面Auめっき
