AFP7AD8｜FP7 類比量輸入輸出模組

下載

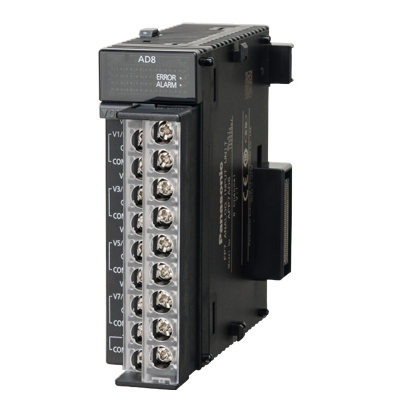

※ 實際商品可能與照片不同。

適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質

品名

AFP7AD8

型號

AFP7AD8

產品

FP7 模擬量輸入輸出模組

詳細

FP7模擬輸入模組(高速、多通道型)

商品名稱

 FP7 類比量輸入輸出模組

聯繫我們

※為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

詳細規格

為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
項目內容
品名AFP7AD8
型號AFP7AD8
產品名FP7 模擬量輸入輸出模組

模擬輸入規格

項目內容
ch數8ch
輸入量程(解析度Max. 16bit):電壓(註：利用AFP7AD8來設定電壓量程時，對於未連接輸入的通道，輸入繼電器區域（WX）中將會保存相當於約2V類比量輸入的數位轉換值，請注意。)−10～+10V(解析度：1/62,500)
0～10V(解析度：1/31,250)
0～5V(解析度：1/31,250)
1～5V(解析度：1/25,000)
(註)：電壓1〜5V DC、電流4〜20mA下，精度上的全刻度（F.S.）分別為0〜5V DC、0〜20mA。
輸入量程(解析度Max. 16bit):電流0～20mA(解析度：1/31,250)
4～20mA(解析度：1/25,000)
(註)：電壓1〜5V DC、電流4〜20mA下，精度上的全刻度（F.S.）分別為0〜5V DC、0〜20mA。
轉換速度:電壓/電流25μs/ch
綜合精度±0.1%F.S.以下(at 25℃)
±0.3%F.S.以下(at 0～55℃)
輸入阻抗:電壓輸入1MΩ
輸入阻抗:電流輸入250Ω
絕對最大輸入-15～+15V電壓輸入
-2～+30mA電流輸入
絕緣方式:輸入端子-內部回路間光耦
絕緣型DC/DC轉換器
絕緣方式:通道間-
絕緣方式:模擬輸入 ‒ 觸發輸入端子間光耦
絕緣型DC/DC轉換器
數字處理:平均:次數2～60,000次的範圍設定
數字處理:平均:時間1～1,500ms的時間設定
數字處理:平均:移動2～2,000次的範圍設定
數字處理:刻度轉換設定±30,000、任意
數字處理:偏移設定±3,000、任意
數字處理:增益設定9,000～11,000 、任意
輸入量程切換每通道切換
執行/不執行轉換的通道設定能以1通道為單位進行設定
最大值・最小值保持可按照各個通道進行設定
上限值・下限值比較可按照各個通道進行設定(可滯後)
斷線檢測不足0.7V/2.8mA時檢測
※僅限電壓輸入量程設為 1～5V DC或者電流輸入量程設為 4～20mA時
緩衝功能觸發3種(軟體觸發/外部觸發/輸入電平)
觸發輸入部:絕緣方式光耦絕緣
觸發輸入部:額定輸入電壓24V DC
觸發輸入部:額定輸入電流約12mA(24V DC)
觸發輸入部:輸入阻抗約2kΩ
觸發輸入部:使用電壓範圍21.6～26.4V DC
觸發輸入部:最小ON 電壓/最小ON 電流19.2V/3.5mA
觸發輸入部:最大OFF 電壓/最大OFF 電流5V/1.5mA
觸發輸入部:回應時間:OFF→ON0.1ms以下
觸發輸入部:回應時間:ON→OFF0.1ms以下
觸發輸入部:共端方式1點/1公共端
外部連接方式端子台連接(M3端⼦螺絲)

一般常規規格

項目內容
使用環境溫度0～+55℃、保存時：−40～+70℃
使用環境濕度10～95%RH(at 25℃ 應無凝露)、保存時：10～95%RH(at 25℃ 應無凝露)
耐振動5～8.4Hz 單向振幅 3.5mm 1次掃描/1分鐘(IEC61131-2)、8.4～150Hz 恒定加速度 9.8m/s2 10次掃描(1次掃描/1分鐘)(IEC6111-2)
耐衝擊147m/s2以上 X, Y, Z各方向3次(IEC61131-2)
抗干擾1,000V[P-P]　 脈寬 50ns,1μs(根據噪聲模擬法)
工作條件無腐蝕性氣體及過多粉塵。

一般個別規格

項目內容
額定電壓範圍-
消耗電流85mA以下
本體重量約130g
附屬品-
