MDMF404A1G9M｜MINAS A6 패밀리 서보 모터

다운로드

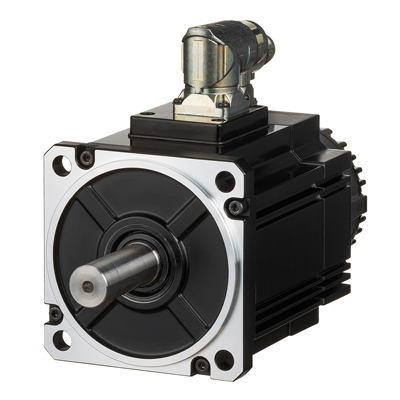

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번	MDMF404A1G9M
상품	서보 모터 (배터리리스 엡솔루트 탑재)
상세	중관성(미들 이나샤), 커넥터 타입
상품명	MINAS A6 패밀리 서보 모터
특징	50 W～22 kW, 전압 : DC 24 V / 48 V · AC 100 V / 200 V / 400 V, 23 bit 앱솔루트/인크리멘탈 · 앱솔루트/인크리멘탈 엔코더, 응답 주파수: 3.2 kHz

기술·자료·견적

{date} (JST) 현재

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

항목	내용
품번	MDMF404A1G9M
전체 제품 상세 정보	중관성(미들 이나샤), 커넥터 타입
패밀리명	MINAS A6
시리즈	MDMF 시리즈
타입	중관성(미들 이나샤)
특별 주문품	모터 또는 모터를 장착한 설비・기기는 일본으로 수출 또는 일본을 경유하여 다른 나라에 수출하지 않도록 해 주세요.
보호 등급	IP67
보호 구조	출력축 회전부, 모터 커넥터 및 엔코더 커넥터의 연결부 제외.
플랜지각	□176 mm
플랜지 사이즈 (mm)	176
모터 인출부 구조	커넥터
모터 ⋅ 엔코더 커넥터	라이트 앵글 커넥터
전원 설비 용량 (kVA)	7.8
전압 사양 (V)	400
정격 출력 (W)	4000
정격 전류 (A rms)	10
유지 브레이크	없음
질량 (kg)	13.4
오일 씰	있음
축 사양	키 부착 탭 부속
정격 토크 (N ⋅ m)	19.1
스톨 토크 (N ⋅ m)	22.0
순간 최대 대토크 (N ⋅ m)	57.3
순간 최대 전류 (A 0-p)	42.5
정격 회전 속도 (r/min)	2000
최고 회전 속도 (r/min)	3500
로터 관성 ( x10^-4 kg ⋅ m²)	46.9
권장 관성 비	10배 이하
로터리 엔코더: 사양	배터리리스 23 bit 앱솔루트/인크리멘탈 시스템 공용
알림	배터리리스앱솔루트엔코더를 사용하므로 앱솔루트용 엔코더 전지는 연결하지 않아도 됩니다.
로터리 엔코더: 분해능	8388608

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

품번	시리즈	타입	I/F 기능 구분	프레임명	전원 전압 사양
MFDLTB4NF	A6NF 시리즈	초고속 네트워크 RTEX(다기능 타입)	RTEX	F 프레임	삼상 400 V
MFDLTB4SF	A6SF 시리즈	다기능 타입	아날로그/펄스열 입력, Modbus 통신(RS485/RS232)	F 프레임	삼상 400 V
